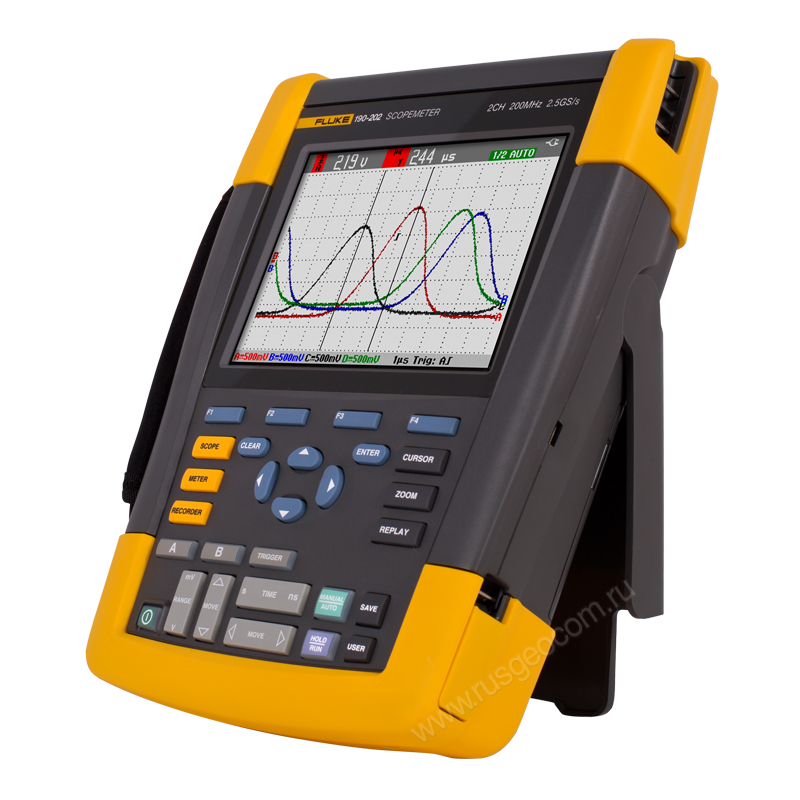

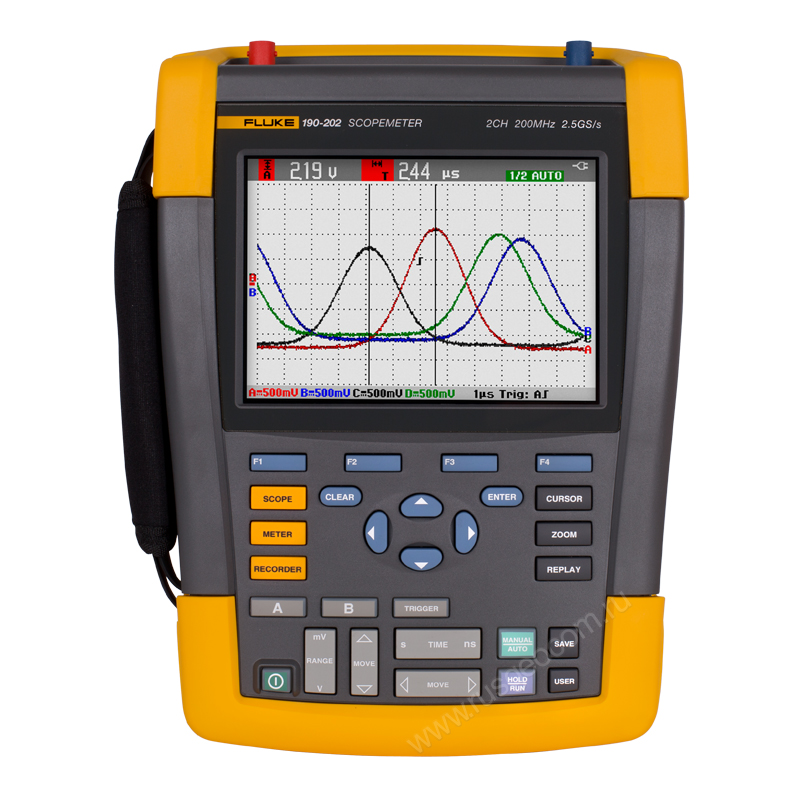

Fluke 190-202 – это мобильный цифровой осциллограф, измерительный комплекс с функционалом регистратора. С помощью встроенного мультиметра можно определить любые параметры цепей постоянного и переменного тока, а также проверить диоды, правильность сборки схем и их целостность.
Fluke 190-202, цена которого значительно ниже нескольких раздельных приборов с равным суммарным потенциалом, способен измерять любые параметры одно- и трехфазных цепей, выполнять тестирование самой сложной промышленной электроники, а также производить необходимые сопутствующие расчеты. Так, прибор определяет показатели активной и реактивной мощности, временные показатели и коэффициент мощности в любых режимах работы электроприводов. Все необходимые подстройки и синхронизация выполняются автоматически.
Осциллограф Fluke 190-202 функционирует в режиме «подключайся и смотри», при этом тестирование может производится как единовременно, так и в течение периода до 2 суток. Таким образом, могут быть выявлены не только постоянные, но и периодические дефекты, а также получена статистика с целью оптимизации работы оборудования. Имеется функция сравнительного анализа входных и выходных параметров, позволяющая выявить отклонения режимов в формате «причина-следствие».
Fluke 190-202 максимально приспособлен к условиям работы на производстве и защищен от механических повреждений, ударов, нечувствителен к вибрации, а также герметизирован в соответствии с требованиями IP-51. Конструктивное исполнение прибора согласно КАТ. III 1000 В и КАТ. IV 600 В гарантирует его электробезопасность.
Характерные особенности:
Fluke 190-202/S | |
---|---|
Частотный диапазон | 200 МГц |
Количество каналов | 200 МГц: 2 канала |
Скорость выборки реального времени | 2,5 Гвыб/с |
Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
Диапазон временной шкалы | 2 нс — 2 мин/дел |
Чувствительность входов | 2 мВ — 100 В/дел |
Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
Регистрация выбросов | 8 нс |
Измерения осциллограмм | |
Курсор | 7 |
Автоматические | 30 |
Максимальная длина записи | |
Режим ScopeRecord | 30 000 точек |
Режим осциллографа | 10 000 точек на входной канал |
Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
Характеристики цифрового мультиметра | |
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
Максимальное разрешение | 5 000 отсчетов |
Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
Память 190-XX2, 2 каналов | |
Экран + настройки | 30 |
Запись | 10 |
Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
Условия хранения и эксплуатации | |
Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
Температура хранения | от –20 до 60 °C |
Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
Характеристики безопасности | |
Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
Механические и другие характеристики | |
Размер | 270 x 190 x 70 мм |
Масса | 2,2 кг |
Гарантия | 3 года на прибор, 1 год на аксессуары |

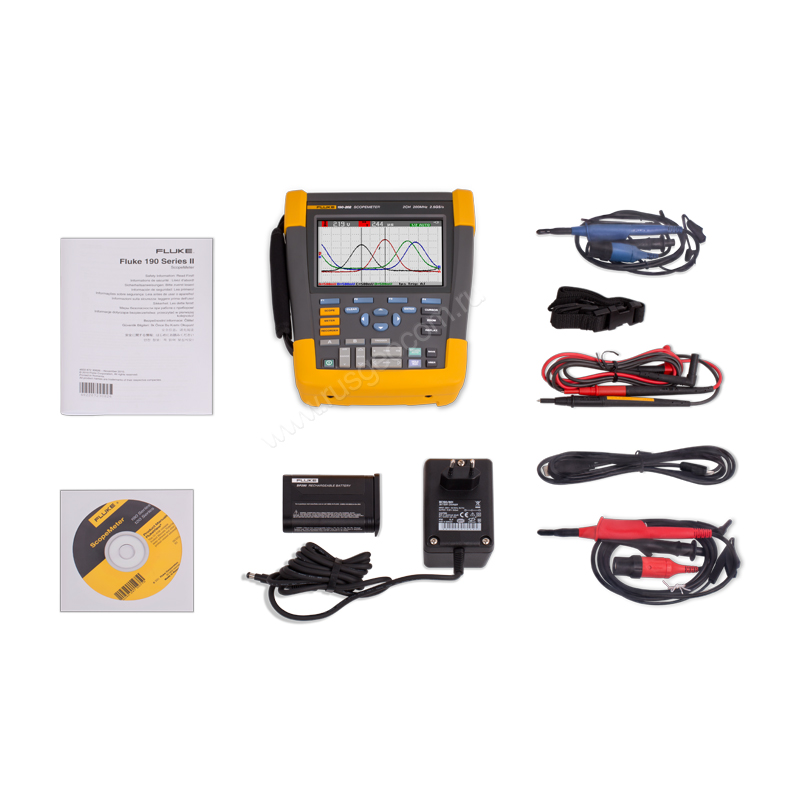

Стандартная комплектация:
