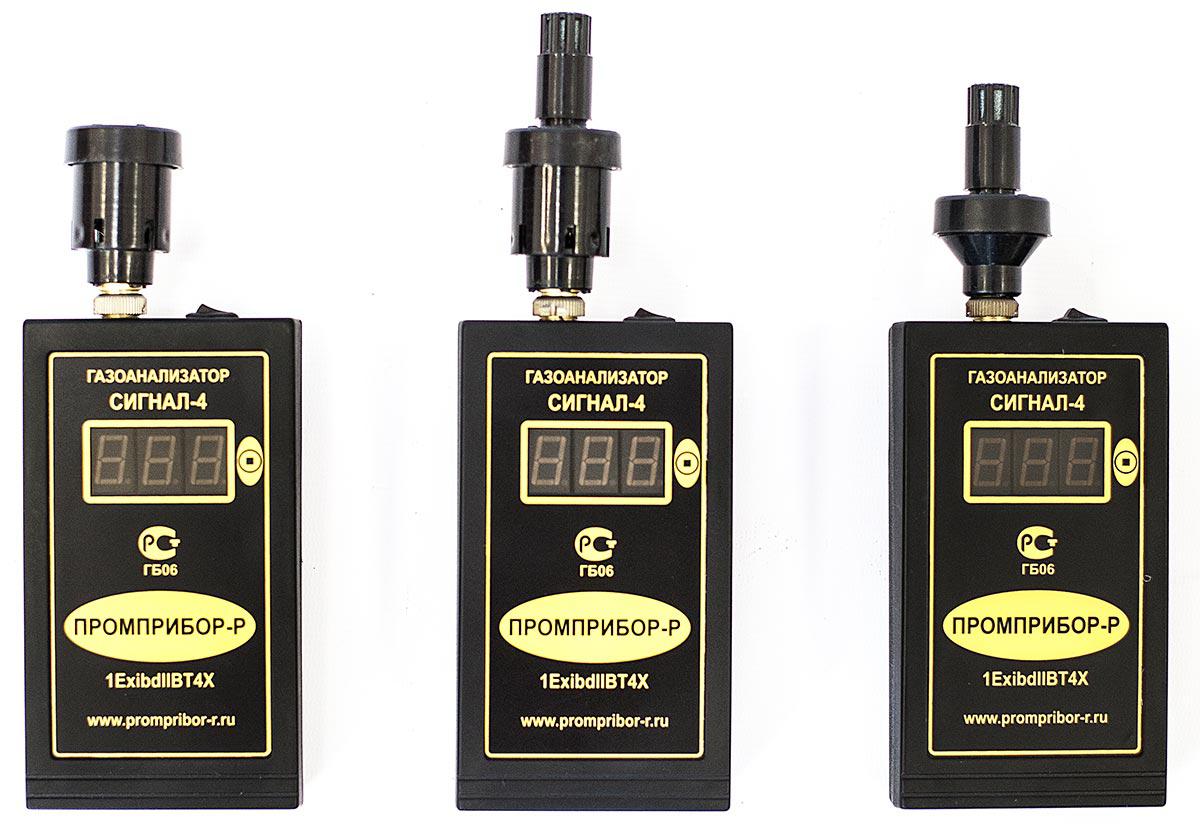

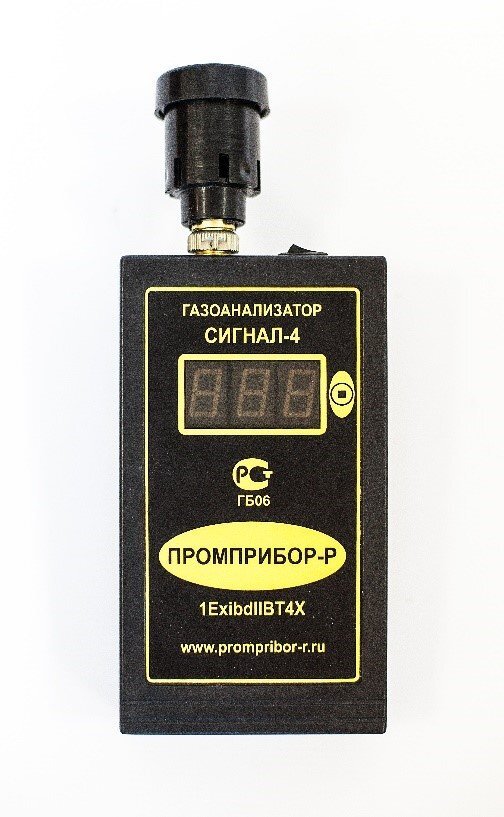

Определение довзрывных концентраций паров кислорода (O2)+ 2 из взрывоопасных газов. Газоанализатор Сигнал-4 зарегистрирован в Государственном реестре средств измерений под № 38260-08
Применение:
Используется в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; на объектах газовых хозяйств; в автомобильных хозяйствах на заправках; на промышленных предприятиях (канализационные участки, котельные и т.п.); на складах ГСМ (в портах, на ж/д, нефтебазах и т.п.); для оснащения оперативного персонала коммунальных служб при работе в подвальных помещениях и подземных коллекторах; во всех других помещениях, где могут накапливаться горючие газы и пары.
Измерение и подача аварийной сигнализации при повышении заданного уровня концентрации взрывоопасных и токсичных паров в местах отбора проб.
Достоинства:
Оперативность контроля наличия горючих и токсичных газов и паров; портативность и малый вес; высокая чувствительность и точность; простота в эксплуатации; наличие удлинительного кабеля для сенсора; низкая цена.
Тип сенсора: Электрохимический
Диапазон температуры окружающей среды, оС: -20С…+50С
Время прогрева и выхода прибора в рабочий режим измерений не превышает, с: не более 30 сек
Маркировка взрывозащиты: 1ExibdIIBT4 Х
Межповерочный интервал, мес: 1 год
Срок службы, не менее, лет: не менее 10 лет
Размеры (ДхШхВ), мм: 152х78х33
Средняя наработка на отказ газоанализатора, ч: не менее 10000 часов.
Время срабатывания сигнализации, с: 10 сек
Страна производитель: Россия
Сигнализация: Звуковая
Гарантия: 1 год
Электропитание: от четырех встроенных аккумуляторов типа АА емкостью по 1300 мА/ч
Время работы без подзарядки аккумуляторной батареи (АБ): 16 часов.
Время заряда аккумулятора: 14 часов.
Дисплей: Да
Взрывозащита: Да
