Плотномер грунтов динамический ПДУ-МГ4 «Удар»
Загрузка...
Утвержден тип средства измерения.
Внесен в Госреестр РФ под №45397-10 (продлен до 2020 года).
Внесен в Госреестры Казахстана, Беларуси.

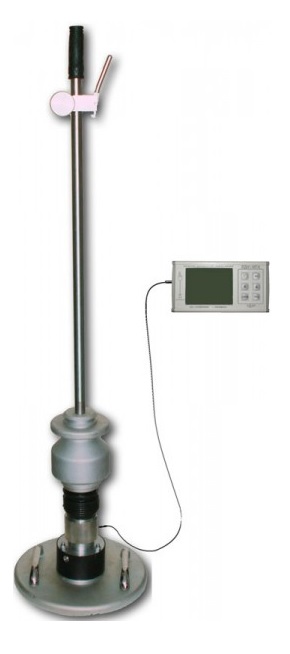

Измеритель модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» предназначен для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Плотномеры снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Плотномер грунтов динамический ПДУ-МГ4 «Удар» характеристики:
| Диапазон измерения модуля упругости, МН/м2 | 5…370 | |
| Диапазон измерения силы, кН | 0,1…19 | |
| Предел абсолютной погрешности измерения силы, Н где F-измеренная сила, H |
±(0,01F+20) | |
| Диапазон измерений перемещения штампа, мкм | 50…9999 | |
| Предел абсолютной погрешности измерения перемещения штампа, мкм где L – измеренные перемещения |
±(0,03L+10) | |
| Высота падения груза, м | 0,85 | |
| Диаметр плиты динамического нагружения, мм | 300 | |
| Габаритные размеры, (высота), м | 1,3 | |
| Габаритные размеры в упаковке (два места для транс. комп.), мм | 1380х150х160 420х320х180 |
|
| Масса, кг | 30,5 | |
| Масса в упаковке (два места для транс. комп.), кг | 24,8 17,3 |
|
Плотномер грунтов динамический ПДУ-МГ4 «Удар» комплект поставки:
- плотномер с электронным блоком,
- USB кабель связи с ПК,
- CD с программным обеспечением,
- руководство по эксплуатации,
- упаковочная тара.
