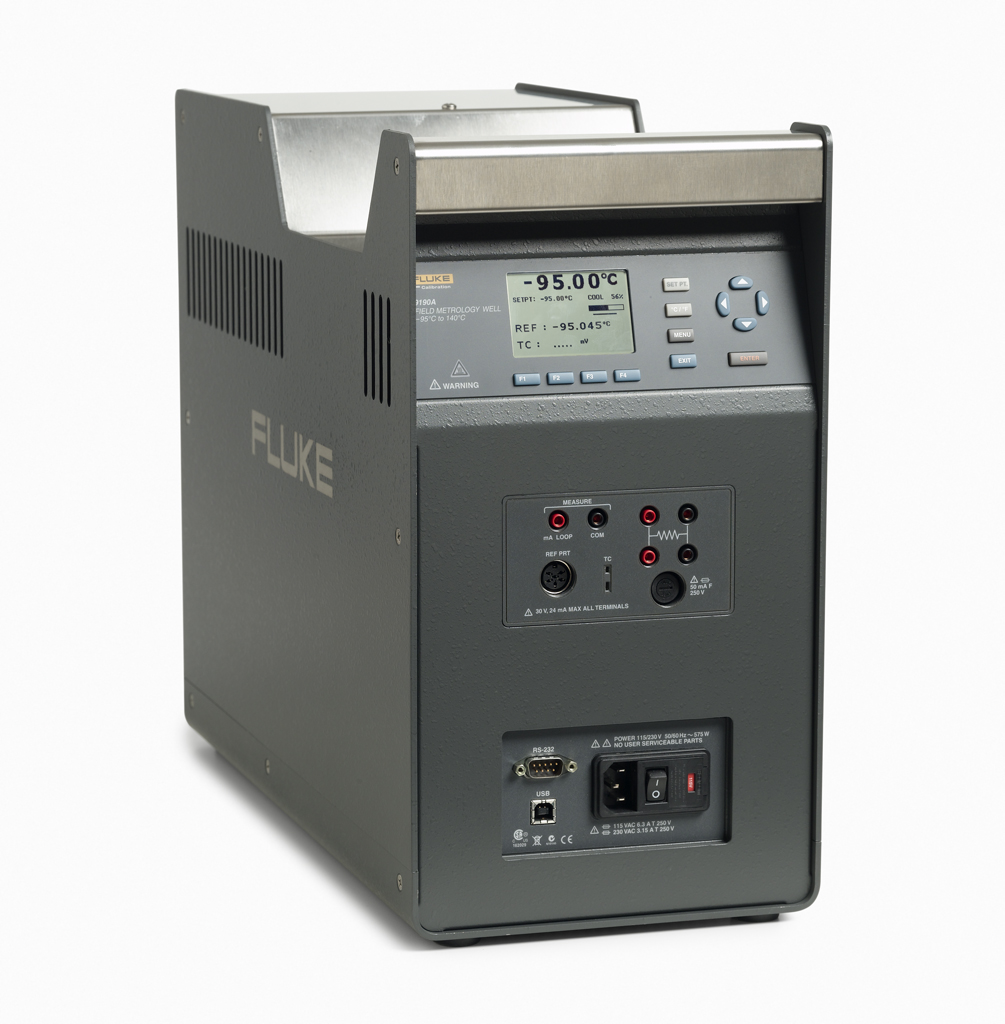

Полевой сухоблочный калибратор температуры Fluke 9190A-B-P-256
Загрузка...
Сухоблочный калибратор температуры Fluke 9190A-B-P-256 — это практичное и мобильное решение для низкотемпературной калибровки с рабочим диапазоном от –95 °С до 140 °C при стабильности ±0.015 °C и высокой радиальной/осевой однородности. Прибор используется для проверки и настройки резистивных термометров, термопар, управляющих датчиков холодильного, стерилизационного и иного оборудования в таких отраслях, как биомедицина, фармацевтика, пищевая промышленность.
Важное преимущество калибратора — возможность работы как в лабораторном формате, так и в полевых условиях. В комплект поставки Fluke 9190A-B-P-256 входит измерительная вставка типа “B” с дюймовыми колодцами диаметром ¼, ⅜, и 3/16 для размещения зондов.
Преимущества исполнения “P”
- Универсальность — все операции можно выполнить при помощи одного устройства т.к. к калибратору температуры можно подключить зонды и термопары, а также запитать от него термопреобразователи.
- Исключительная точность — встроенный “интеллектуальный” DIN-вход для эталонного термометра открывает возможности для референсной калибровки. Погрешность измерений при таком методе в 3 раза меньше, чем при работе с дисплеем.
- Быстрый просмотр и отправк на печать полученных результатов.
Технические преимущества модели
Fluke 9190A-B-P-256 отлично подходит для испытаний в чистых помещениях т.к. в рабочем процессе не применяются жидкости. Две ручки для переноски позволяют легко переносить прибор, а все выходы и органы управления расположены на передней панели для большего удобства.
Технология охлаждения основана на принципе свободного поршня Стирлинга, за счет чего обеспечивается быстрое достижение контрольных значений и компактный размер устройства. Активная зона контроля эффективно компенсирует температурные градиенты.
Индикатор стабильности оповещает пользователя о текущем состоянии калибратора и помогает оценить, находится ли температура в установленных пределах.
Особенности работы
При настройке тестового сценария можно установить до 8 температурных точек с настройкой времени выдержки и количества циклов. Через порты USB и RS-232 реализуется удаленное управление испытаниями и экспорт данных на ПК.
Технические характеристики Fluke 9190A-B-P-256:
| Fluke 9190A-B-P-256 | |
|---|---|
| Характеристики базового блока | |
| Температурный диапазон при 23 °C | от –95 °C до 140 °C |
| Точность показаний | ± 0,2 °C во всем диапазоне |
| Точность с внешним эталонным источником [3] | ± 0,05 °C во всем диапазоне |
| Стабильность | ± 0,015 °C во всем диапазоне |
| Осевая равномерность на 40 мм | ± 0,05 °C во всем диапазоне |
| Радиальный градиент | ± 0,01 °C на всем диапазоне |
| Влияние нагрузки | (с эталонным зондом 6,35 мм и тремя зондами 6,35 мм) |
| ± 0,006 °C во всем диапазоне | |
| (относительно показания с одним зондом 6,35 мм) | |
| ± 0,25 °C при –95 °C | |
| ± 0,10 °C при 140°C | |
| Условия эксплуатации | От 0 °C до 35 °C, от 0 % до 90 % |
| ОВ (без конденсата), на высоте < 2000 м | |
| Условия окружающей среды для всех характеристик за исключением температурного диапазона | от 13 до 33 °C |
| Глубина погружения | 160 мм |
| Диаметр скважины | 30 мм |
| Время нагревания [1] | От –95 °C до 140 °C: 40 мин |
| Время охлаждения [1] | От 23 °C до –90 °C: 80 мин |
| От 23 °C до –95 °C: 90 мин | |
| От 140 °C до 23 °C: 60 мин | |
| Время стабилизации [2] | 15 минут |
| Разрешение | 0,01° |
| Дисплей | ЖКД, °C или °F по выбору |
| Размер (В x Ш x Г) | 480 мм x 205 мм x 380 мм |
| Масса | 16 кг |
| Требования к электропитанию | От 100 В до 115 В (± 10 %) 50/60 Гц, 575 Вт |
| От 200 В до 230 В (± 10 %) 50/60 Гц, 575 Вт | |
| Номиналы предохранителей системы | 115 В: 6,3 A T 250 В |
| 230 В: 3,15 A T 250 В | |
| Предохранитель 4–20 мА (только модель «-P») | 50 мА F 250 В |
| Компьютерный интерфейс | Последовательное соединение RS-232, USB и программное обеспечение для калибровки температуры 9930 interface-it в комплекте |
| Класс безопасности | IEC 61010-1, категория установки, степень загрязнения 2 |
| Электромагнитная обстановка | IEC 61326-1: базовая |
| Хладагенты | R32 (дифторметан) |
| < 20 г, ASHRAE Safety Group A2L | |
| R704 (гелий) | |
| < 20 г, ASHRAE Safety Group A1 | |
| Характеристики модели -P (с технологической электроникой) | |
| Точность встроенного эталонного термометра (четырехпроводной эталонный зонд) [3] | ± 0,010 °C при –95 °C |
| ± 0,013 °C при –25 °C | |
| ± 0,015 °C при 0 °C | |
| ± 0,020 °C при 50 °C | |
| ± 0,025 °C при 140 °C | |
| Диапазон эталонного сопротивления | от 0 до 400 Ом |
| Точность эталонного сопротивления [4] | от 0 до 42 Ом: ±0,0025 Ом от 42 до 400 Ом: ± 60 миллионных долей показания |
| Характеристики эталона | ITS-90, CVD, IEC-751, сопротивление |
| Измерительные возможности эталона | 4 проводника |
| Разъем эталонного зонда | 6-контактный DIN с технологией INFO-CON |
| Точность встроенного резистивного термодатчика | NI-120: ± 0,015 °C при 0 °C |
| PT-100 (385): ± 0,02 °C при 0 °C | |
| PT-100 (3926): ± 0,02 °C при 0 °C | |
| PT-100 (JIS): ± 0,02 °C при 0 °C | |
| Диапазон сопротивления резистивного термодатчика | от 0 до 400 Ом |
| Точность сопротивления [4] | от 0 до 25 Ом ±0,002 Ом |
| от 25 до 400 Ом: ± 80 миллионных долей показания | |
| Характеристики резистивного термодатчика | PT-100 (385),(JIS),(3926), NI-120, сопротивление |
| Измерительные возможности резистивного термодатчика | Только 2-, 3- и 4-проводниковые резистивные термодатчики с перемычками |
| Подключение резистивного термодатчика | 4-клеммный вход |
| Точность встроенного термометра термопары [5] | Тип J: ± 0,70 °C при 140 °C |
| Тип K: ± 0,75 °C при 140 °C | |
| Тип T: ± 0,60 °C при 140 °C | |
| Тип E: ± 0,60 °C при 140 °C | |
| Тип R: ± 1,60 °C при 140 °C | |
| Тип S: ± 1,60 °C при 140 °C | |
| Тип M: ± 0,65 °C при 140 °C | |
| Тип L: ± 0,65 °C при 140 °C | |
| Тип U: ± 0,70 °C при 140 °C | |
| Тип N: ± 0,75 °C при 140 °C | |
| Тип C: ± 1,00 °C при 140 °C | |
| Милливольтовый диапазон термопары | от –10 до 100 мВ |
| Точность напряжения | 0,025 % от показаний + 0,01 мВ |
| Точность встроенной компенсации холодного спая | ± 0,35 °C (при температуре окружающей среды от 13 до 33 °C) |
| Подключение термопары | Миниатюрные разъемы (ASTM E1684) |
| Точность встроенных показаний мА | ± 0,02 % показаний + 0,002 мА |
| Диапазон мА | Выч. 4–22 мА, спец. 4–24 мА |
| Подключение мА | 2-клеммный вход |
| Функция подачи питания на контур | Питание контура 24 В постоянного тока |
| Температурный коэффициент встроенных электронных компонентов (от 0 °C до 13 °C, от 33 °C до 50 °C) |
± 0,005 % от диапазона на 1 °C |
Комплект поставки Fluke 9190A-B-P-256:
- Калибратор Fluke 9190A-B-P-256 — 1
- Вкладыш 9190-INSB — 1
- Шнур питания, 1,80 м. — 1
- USB-кабель — 1
- Руководство по началу работы — 1
- Компакт-диск с руководствами и файлами драйвера интерфейса удаленного управления — 1
- Программное обеспечение калибратора 9930 Interface-it и руководство пользователя — 1
- Свидетельство о поверке и отметка о поверке — 1
- Колпачок углубления изолятора — 1
- Инструмент для извлечения вкладыша — 1
- Ферритовые сердечники с защелкой — 4
- 6-штырьковый разъем DIN — 1
- Измерительный комплект — 1
