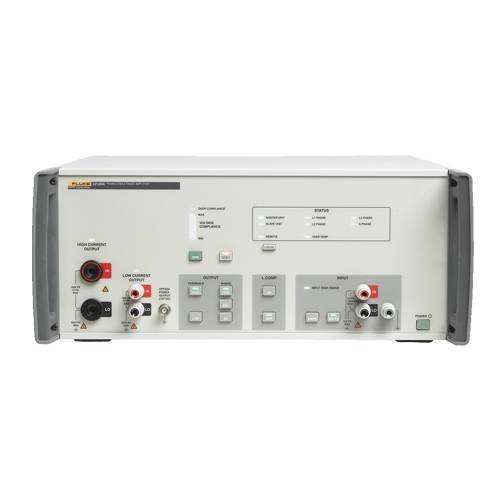

Усилитель тока, управляемый напряжением, Fluke 52120A-C
Загрузка...
Усилитель тока, управляемый напряжением, Fluke 52120A-C предназначен для расширения функциональности калибраторов и образцовых источников питания, используемых для метрологических нужд, а также высокоточного оборудования, применяемого в лабораторной практике в составе прецизионных приложений.
Метрологические оборудование представляет собой прецизионный моноблочный прибор, преобразующий входные постоянные и переменные сигналы напряжений до 2 В и токов до 200 мА частотой до 10 кГц, поступающие от внешних источников, в пропорциональную величину силы тока номиналом до 120 А. Такие устройства наиболее востребованы в организациях и службах, ответственных за метрологическое обеспечение объектов энергетики, а также промышленного и научного оборудования с высоким токопотреблением.
Функциональные особенности
От Fluke 52120A-C, в зависимости от настроек, можно получать постоянные и переменные токи в трех диапазонах с помощью транскондуктивного усилителя. Исходя из индуктивности нагрузки, задействуется режим LCOMP OFF или LCOMP ON. Стандартная шина GPIB служит для обмена данными с лабораторным оборудованием и ПК. Для питания внешних устройств, например, вентилятора охлаждения подключаемой катушки, предназначенной для калибровки токовых клещей и поясов Роговского, служит 12-вольтовый выход с BNC-коннектором.
Fluke 52120A-C может быть настроен для работы в независимой конфигурации – с подачей управляющего напряжения или тока через входные клеммы на передней панели, либо с дистанционным управлением, с получением сигнала от другого подобного усилителя или калибраторов Electrical Power Standard. Устройство способно функционировать не только в ведомом, но и в ведущем режиме, управляя работой других усилителей через сигнальный выход при использовании в составе лабораторных или промышленных установок и систем.
Преимущества Fluke 52120A-C
- Высокая точность, наилучшая в отрасли, позволяет применять оборудование в любых промышленных и лабораторных прецизионных приложениях.
- Универсальность – благодаря использованию типовых принципов преобразования и подключения обеспечивается полная совместимость с управляющими модулями всех производителей.
- Гибкость – при работе в составе лабораторных систем несколько идентичных усилителей можно использовать для реализации многофазного питания, задавая для каждого из них свой фазовый угол, а при необходимости получения токов больших номиналов допускается параллельное подключение выходов таких устройств, до 10 шт.
Технические характеристики Fluke 52120A-C:
| Fluke 52120A-C | |
|---|---|
| Рабочие пределы | |
| Выходные диапазоны | 2 A, 20 A, 120 A (100 A для постоянного тока) |
| Диапазон входного тока | 200 мА, 200 мА, 120 мА (100 мА для постоянного тока) |
| Коэффициент усиления по току | 10, 100, 1000 |
| Диапазон входного напряжения | 2 В, 2 В, 1,2 В (1,0 В для постоянного тока) |
| Активная межэлектродная проводимость | 1,10,100 См |
| Частота | до 10 кГц |
| Максимальное выходное напряжение при заданном токе | 4,5 В ср. в. (6,4 В пик.) |
| Допустимая индуктивная нагрузка | 1 мГн |
| Развязка между токовым выходом и землей | 600 В ср. кв., 850 В пик., от 0 до 850 Гц |
| Характеристики точности | |
| Точность для переменного тока, режим обратной связи с прибором 6105A | до 140 миллионных долей |
| Точность для постоянного тока, автономный режим | до 160 миллионных долей |
| Точность для переменного тока, автономный режим | до 350 миллионных долей |
| Погрешность фазового угла | 0,006° |
| Смещение фазового угла, зависящее от нагрузки | <0,001° при 60 Гц |
| Общие технические характеристики | |
| Диапазон входного напряжения | от 100 до 240 В с флуктуацией ±10 % |
| Динамическая перегрузка по напряжению | устойчивость к выбросам напряжения; IEC 60364-4-443, категория II |
| Частота | 47–63 Гц |
| Максимальная потребляемая мощность | < 1500 ВА |
| Габариты, с опорами (В x Ш x Д) | 192 x 432 x 645 мм |
| Габариты, без опор (В x Ш x Д) | 178 x 432 x 645 мм |
| Масса | 25 кг |
| Соответствие стандартам | Прибор разработан в соответствии со стандартами EN 61010-1: 2010, CAN/CSA 22.2 No 61010.1-04, ANSI/UL 61010-1:2004, EN 61326-1:2006 CE (маркировка), CSA (включено в перечень) |
| Рабочая температура | от 5 до 35 °C |
| Диапазон температур калибровки | от 16 до 30 °C |
| Время прогрева | 1 ч |
| Максимальная относительная влажность при эксплуатации (без конденсации) | < 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C |
| Рабочие высоты | от 0 до 2 500 м |
| Ударо- и вибростойкость | MIL-PRF-28800F class 3 |
| Доверительный уровень характеристик | 99 % |
