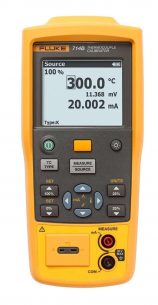

FLUKE-714B/EN — Калибратор измерителей температуры
Для контроля высокотемпературных технологических процессов чаще всего используются контактные датчики, в которых в качестве сенсора выступает термопара, что обусловлено их высоким верхним пределом измерений. Выполняя калибровку таких датчиков (по месту их установки), приходится производить работы в сложных производственных условиях, поэтому используемый для этого инструментарий должен отличаться высокой надежностью и неприхотливостью. Таким требованиям полностью соответствует калибратор температуры Fluke 714, обладающий защитой от неблагоприятных внешних воздействий и обеспечивающий при этом высокую точность измерений.
Особенности калибратора термопар Fluke 714
Калибратор температуры Fluke 714 может использоваться для проверки и настройки девяти видов термопар, при этом он обеспечивает работу в двух основных режимах (переключение между которыми осуществляется нажатием кнопки Input/Output):
- определение температурных показателей в градусах Цельсия или Фаренгейта по выходному сигналу (или измерение выходного напряжения) в ходе калибровки термопар;
- генерирование милливольтового сигнала (имитация термопары) при калибровке линейных преобразователей термодатчиков (быстрая и точная установка требуемых показателей с шагом 50? и 0,1? обеспечивается кнопочными переключателями).
Органы управления калибратора Fluke 714 полностью идентичны модели Fluke 712, поэтому, имея навык работы с одним прибором, вы можете выполнять измерения с помощью другой модели без какой-либо подготовки.
Подключение термопар к калибратору производится с помощью стандартного двухполюсного миниразъема, обеспечивающего надежный электрический контакт и быстрое подсоединение и отсоединение проверяемых датчиков.
Калибратор совместим с магнитной системой подвески Fluke, использование которой при выполнении работ дает возможность освободить руки от удержания прибора.
Технические характеристики Fluke 714B/EN:
| Fluke 714B/EN | |
|---|---|
| Общие характеристики | |
| Максимальное напряжение между клеммой и заземлением или двумя клеммами | 30 В |
| Рабочая температура | от -10 °C до 50 °C |
| Температура хранения | От — 30 до 60 °C |
| Высота над уровнем моря при эксплуатации | 2 000 метров |
| Высота над уровнем моря при хранении | 12 000 метров |
| Относительная влажность (в %, работа без образования конденсата) |
Без конденсации |
| 90% (от 10 °C до 30 °C) | |
| 75% (от 30 °C до + 40 °C) | |
| 45% (от 40 °C до + 50 °C) | |
| (Без образования конденсата) | |
| Требования по вибрации | MIL-T-28800E, Класс 2 |
| Требования к ударопрочности | 1 м |
| Степень защиты | IEC 60529: IP52 |
| Электромагнитная среда | IEC 61326-1: портативное устройство |
| Безопасность | IEC 61010-1, макс. 30 В на землю, степень загрязнения 2 |
| Блок питания | Батареи 4 AA NEDA 1.5A IEC LR6 |
| Размеры (В x Ш x Д) | 52,5 мм x 84 мм x 188,5 мм |
| Вес | 515 г |
| Измерение напряжения постоянного тока, мА | |
| Разрешение | 0-24 мA |
| Диапазон | 0,001 мA |
| Точность (% от показаний прибора + отсчеты) | 0,010% + 2 мкА |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
| Измерения милливольт и источник | |
| Разрешение | От –10 мВ до 75 мВ |
| Диапазон | 0,01 мВ |
| Точность (% от показаний прибора + отсчеты) | 0,015% + 10 мкА |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
| Вход и выход термопары | |||||
|---|---|---|---|---|---|
| TC Тип | Диапазон (°C) | Измерение (°C) | Источник (°C) | ||
| 1 год | 2 года | 1 год | 2 года | ||
| E | от -250 до 200 °C | 1.3 | 2 | 0.6 | 0.9 |
| от -200 до -100 °C | 0.5 | 0.8 | 0.3 | 0.4 | |
| от -100 до 600 °C | 0.3 | 0.4 | 0.3 | 0.4 | |
| от 600 до 1000 °C | 0.4 | 0.6 | 0.2 | 0.3 | |
| N | от -200 до -100 °C | 1 | 1.5 | 0.6 | 0.9 |
| от -100 до 900 °C | 0.5 | 0.8 | 0.5 | 0.8 | |
| от 900 до 1300 °C | 0.6 | 0.9 | 0.3 | 0.4 | |
| J | от -210 до -100 °C | 0.6 | 0.9 | 0.3 | 0.4 |
| от -100 до 800 °C | 0.3 | 0.4 | 0.2 | 0.3 | |
| от 800 до 1200 °C | 0.5 | 0.8 | 0.3 | 0.3 | |
| K | от -200 до -100 °C | 0.7 | 1 | 0.4 | 0.6 |
| от -100 до 400 °C | 0.3 | 0.4 | 0.3 | 0.4 | |
| от 400 до 1200 °C | 0.5 | 0.8 | 0.3 | 0.4 | |
| от 1200 до 1372 °C | 0.7 | 1 | 0.3 | 0.4 | |
| T | от -250 до -200 °C | 1.7 | 2.5 | 0.9 | 1.4 |
| от -200 до 0 °C | 0.6 | 0.9 | 0.4 | 0.6 | |
| от 0 до 400 °C | 0.3 | 0.4 | 0.3 | 0.4 | |
| B | от 600 до 800 °C | 1.3 | 2 | 1 | 1.5 |
| от 800 до 1000 °C | 1 | 1.5 | 0.8 | 1.2 | |
| от 1000 до 1820 °C | 0.9 | 1.3 | 0.8 | 1.2 | |
| R | от -20 до 0 °C | 2.3 | 2.8 | 1.2 | 1.8 |
| от 0 до 100 °C | 1.5 | 2.2 | 1.1 | 1.7 | |
| от 100 до 1767 °C | 1 | 1.5 | 0.9 | 1.4 | |
| S | от -20 до 0 °C | 2.3 | 2.8 | 1.2 | 1.8 |
| от 0 до 200 °C | 1.5 | 2.1 | 1.1 | 1.7 | |
| от 200 до 1400 °C | 0.9 | 1.4 | 0.9 | 1.4 | |
| от 1400 до 1767 °C | 1.1 | 1.7 | 1 | 1.5 | |
| C | от 0 до 800 °C | 0.6 | 0.9 | 0.6 | 0.9 |
| от 800 до 1200 °C | 0.8 | 1.2 | 0.7 | 1 | |
| от 1200 до 1800 °C | 1.1 | 1.6 | 0.9 | 1.4 | |
| от 1800 до 2316 °C | 2 | 3 | 1.3 | 2 | |
| L | от -200 до -100 °C | 0.6 | 0.9 | 0.3 | 0.4 |
| от -100 до 800 °C | 0.3 | 0.4 | 0.2 | 0.3 | |
| от 800 до 900 °C | 0.5 | 0.8 | 0.2 | 0.3 | |
| U | от -200 до 0 °C | 0.6 | 0.9 | 0.4 | 0.6 |
| от 0 до 600 °C | 0.3 | 0.4 | 0.3 | 0.4 | |
| BP | от 0 до 1000 °C | 1 | 1.5 | 0.4 | 0.6 |
| от 1000 до 2000 °C | 1.6 | 2.4 | 0.6 | 0.9 | |
| от 2000 до 2500 °C | 2 | 3 | 0.8 | 1.2 | |
| XK | от -200 до 300 °C | 0.2 | 0.3 | 0.2 | 0.5 |
| от 300 до 800 °C | 0.4 | 0.6 | 0.3 | 0.6 | |
| G | от 100 до 300 °C | 1.6 | 2.4 | 1.2 | 1.8 |
| от 300 до 1500 °C | 1 | 1.5 | 1 | 1.5 | |
| от 1500 до 2320 °C | 2 | 3 | 1.6 | 2.4 | |
| D | от 0 до 300 °C | 1.6 | 2.4 | 1.2 | 1.8 |
| от 300 до 1500 °C | 1 | 1.5 | 1 | 1.5 | |
| от 1500 до 2315 °C | 2 | 3 | 1.6 | 2.4 | |
| P | от 0 до 1000 °C | 1.6 | 2.4 | 0.6 | 0.9 |
| от 1000 до 1395 °C | 2 | 3 | 0.8 | 1.2 | |
| Пн | от –50 до 100 °C | 1 | 1.5 | 0.4 | 0.6 |
| от 100 до 1000 °C | 1.6 | 2.4 | 0.6 | 0.9 | |
| от 1000 до 1410 °C | 2 | 3 | 0.8 | 1.2 | |
Комплект поставки Fluke 714B/EN:
- Магнитное подвесное устройство;
- Батареи;
- Руководство по эксплуатации;
- Cертификат калибровки;
- Измерительные провода.
