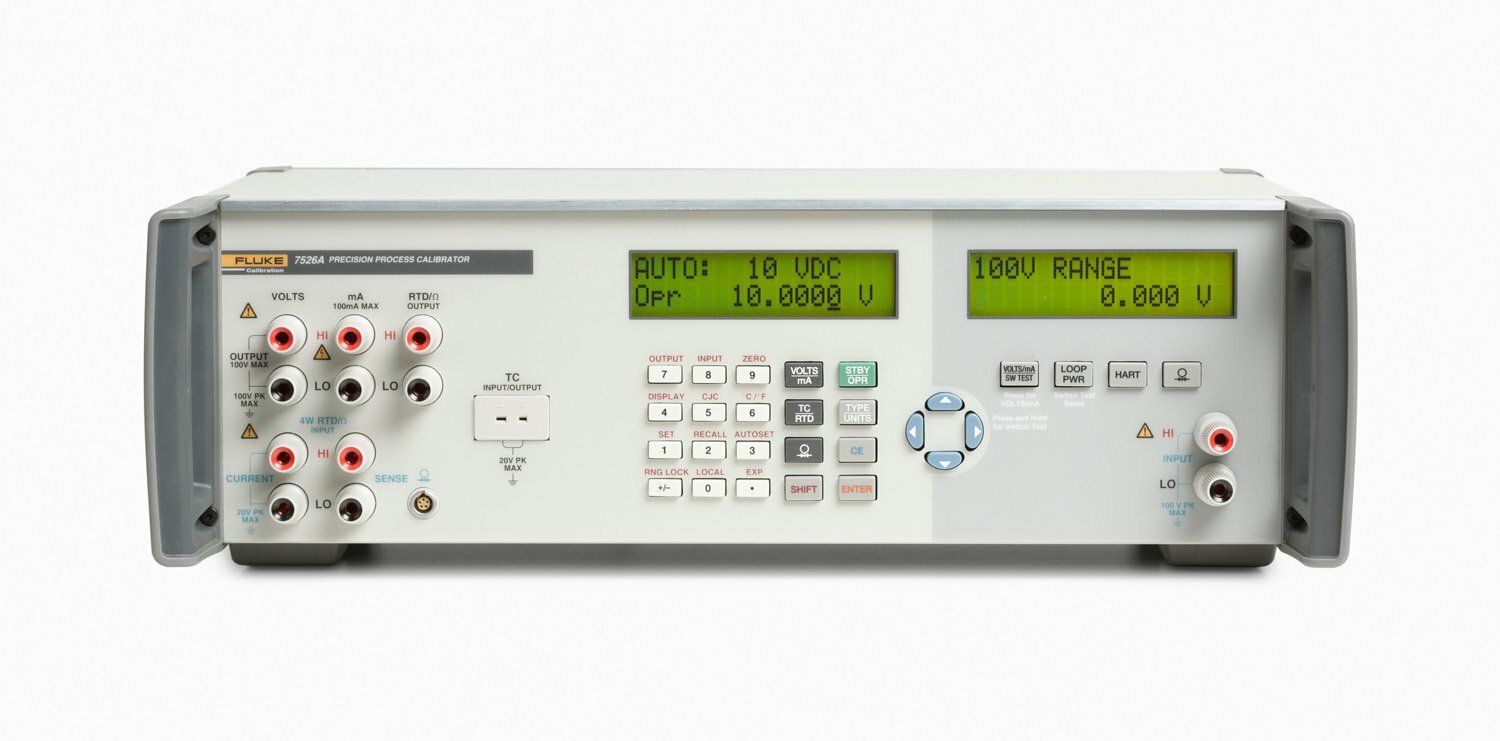

Портативный калибратор температуры Fluke 7526A-256
Калибратор температуры Fluke 7526A-256 - это прецизионное решение для диагностики и настройки разнотипных термодатчиков, манометров, устройств цифровой симуляции технологических процессов,...
Загрузка...
по запросу
по запросу
Калибратор температуры Fluke 7526A-256 — это прецизионное решение для диагностики и настройки разнотипных термодатчиков, манометров, устройств цифровой симуляции технологических процессов, мультиметров и другого промышленного оборудования.
Ключевые преимущества
- Прибор служит источником и средством измерения постоянного напряжения, сопротивления и тока.
- Контроль давления при подключении фирменных модулей серии 700.
- Исследования токовой петли.
- Функция автоматизированного тестирования термопредохранителей и переключателей давления.
- Установка до 9 программируемых точек для каждого входного и выходного параметра.
- Совместимость с коэффициентами ITS-90 для прецизионных измерений SPRT.
- Калибратор температуры поддерживает работу под управлением ПО “MET/CAL”.
Особенности модели
В модельной линейке производителя Fluke 7526A-256 занимает место между high-end калибраторами и портативными приборами для настройки в полевых условиях. Это устройство — удачный и относительно доступный компромисс для тех организаций, которым необходимо проводить калибровку оборудования разной направленности с высокой точностью. При этом небольшой вес позволяет легко переносить калибратор между лабораториями и устанавливать тестовую схему там, где это необходимо.
Интерфейсы RS-232 и GPIB применяются для реализации удаленного доступа и встраивания прибора в состав автоматизированных контрольных комплексов.
Технические характеристики Fluke 7526A-256:
| Fluke 7526A-256 | ||||||
|---|---|---|---|---|---|---|
| Напряжение пост. тока, выход | ||||||
| Диапазон1 | Абсолютная погрешность, ± (миллионные доли выхода + мкВ), 1 год | Разрешение | ||||
| от 0 до 100 мВ | 30 | 3 | 1 мкВ | |||
| от 0 до 1 В | 30 | 10 | 10 мкВ | |||
| от 0 до 10 В | 30 | 100 | 100 мкВ | |||
| от 0 до 100 В | 30 | 1 мВ | 1 мВ | |||
| Выход и вход TC (термопары) | ||||||
| от –10 до 75 мВ | 30 | 2 | 1 мкВ | |||
| 1Все выходы положительные, если не указано иное | ||||||
| Напряжение пост. тока, изолированный вход | ||||||
| Диапазон | Абсолютная погрешность, ± (миллионные доли показания + мВ), 1 год |
Разрешение | ||||
| от 0 до 10 В | 50 | 0,2 | 100 мкВ | |||
| от 10 до 100 В | 50 | 2,0 | 1 мВ | |||
| Сила пост. тока, выход | ||||||
| Диапазон1 | Абсолютная погрешность, ± (миллионные доли показания + мкА), 1 год |
Разрешение | ||||
| от 0 до 100 мА | 50 | 1 | 1 мкА | |||
| 1Для напряжения линии менее 95 В ±100 миллионных долей показания | ||||||
| Пост. ток, изолированный вход | ||||||
| Диапазон | Абсолютная погрешность, ± (миллионные доли показания + мкА), 1 год |
Разрешение | ||||
| от 0 до 50 мА | 100 | 1 | 0,1 мкА | |||
| от 0 до 24 мА1,2 (Питание контура) | 100 | 1 | 0,1 мкА | |||
| 1Питание контура: 24 В ±10 %
2Резистор HART: 250 Ом ± 3 % |
||||||
| Сопротивление, выход | ||||||
| Диапазон | Абсолютная погрешность, tcal ± 5 °C, ± Ом, 1 год | Разрешение | Номинальный ток |
|||
| от 5 до 400 Ом | 0,015 | 0,001 Ом | от 1 до 3 мА | |||
| от 5 Ом до 4 кОм | 0,3 | 0,01 Ом | от 100 мкА до 1 мА | |||
| Сопротивление, вход | ||||||
| Диапазон | Абсолютная погрешность, ± (миллионные доли показания + Ом), 1 год |
Разрешение | ||||
| от 0 до 400 Ом | 20 | 0,004 | 0,001 Ом | |||
| от 0 Ом до 4 кОм | 20 | 0,04 | 0,01 Ом | |||
| Примеры точности термопар, вход/выход (не для всех типов TC)1 | ||||||
| Тип TC | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1год2 | ||||
| Мин. | Макс. | |||||
| J | -210 | 1200 | 0,09 | |||
| К | -250 | 1372 | 0,1 | |||
| S | -50 | 1767 | 0,29 | |||
| T | -250 | 400 | 0,11 | |||
| 1См. расширенные спецификации для всех типов TC (B,C,E,J,K,L,N,R,S,T,U,XK,BP)
2Лучшая точность в пределах указанного температурного диапазона TC |
||||||
| Пример RTD (резистивного датчика сопротивления) и термистора, выход (включены не все типы RTD)1 | ||||||
| Тип RTD | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1 год | ||||
| Мин. | Макс. | |||||
| Pt 385, 100 Ом | -200 | 800 | 0,05 | |||
| YSI 400 | 15 | 50 | 0,007 | |||
| 1См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT | ||||||
| Пример RTD и термистора, вход (включены не все типы RTD)1 | ||||||
| Тип RTD | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1 год |
||||
| Мин. | Макс. | |||||
| Pt 385, 100 Ом | –80 | 100 | 0,020 | |||
| 100 | 300 | 0.024 | ||||
| 300 | 800 | 0,038 | ||||
| YSI 400 | 15 | 50 | 0,007 | |||
| 1См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT | ||||||
| Общие данные | ||||||
| Стандартный интерфейс | RS-232, IEEE-488 (GPIB) | |||||
| Температурный режим | Эксплуатация: | от 0 до 50 °C | ||||
| Калибровка (tcal): | от 18 до 28 °C | |||||
| Хранение: | от –20 до 70 °C | |||||
| Электромагнитная совместимость | CE: соответствует стандарту EN61326; эксплуатация в управляемых электромагнитных средах |
|||||
| Температурный коэффициент | Температурный коэффициент для температур за пределами tcal 5 °C — 10 % от 90-дневной спецификации (или 1 год, если применимо) на °C |
|||||
| Относительная влажность | Эксплуатация: | |||||
| Высота над уровнем моря | Эксплуатация:
Хранение: |
макс. 3000 м | ||||
| макс. 12 200 м | ||||||
| Класс безопасности | EN/IEC 61010-1:2010, 3-е издание, UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12 |
|||||
| Низкая изоляция аналоговых сигналов | 20 В | |||||
| Питание линии | 120 В~: | от 100 до 120 В | ||||
| 240 В~: | от 220 до 240 В | |||||
| Частота сети | от 47 до 63 Гц | |||||
| Отклонения напряжения линии | ± 10 % от настройки | |||||
| Потребляемая мощность | макс. 15 ВА | |||||
| Габаритные размеры | 14,6х44,5х29,8 см | |||||
| Масса (без дополнительных модулей) | 4,24 кг | |||||
Комплект поставки Fluke 7526A-256:
- Калибратор Fluke 7526A-256;
- Отслеживаемый калибровочный отчет;
- Руководство по эксплуатации на CD;
- Руководство по началу работы;
- Шнур питания;
- Закоротка и кабель с адаптером от USB-порта к последовательному порту.
