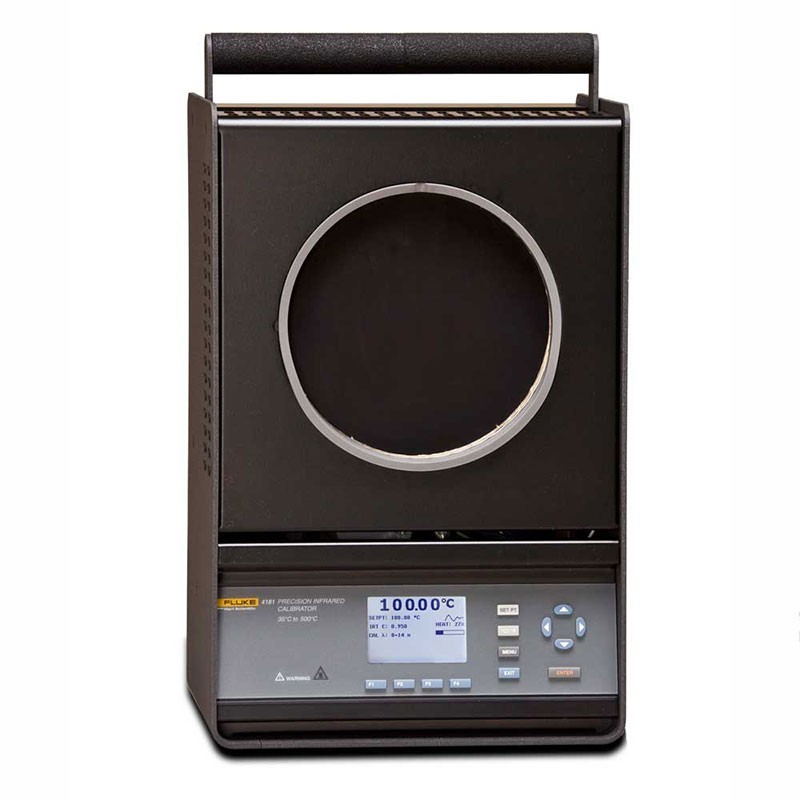

Калибратор температуры Fluke 4181-RU-256 предназначен для высокоточной настройки инфракрасных термометров (пирометров) и тепловизоров в диапазоне от 35°C до 500°C. Эта модель отличается стабильностью и однородностью показаний при низком уровне погрешности.
Благодаря относительно небольшому весу калибратор температуры можно использовать как настольное решение в лабораториях и технических отделах, так и для оперативной калибровки в полевых условиях.
В качестве сенсора прибор использует платиновый резистивный датчик. За установку необходимой температуры поверхности отвечает нагревательный элемент, управляемый твердотельным реле типа “TRIAC”.
Fluke 4181-RU-256 настроен при помощи радиометрического оборудования, что гарантирует получение достоверных результатов и минимизирует погрешности, связанные с коэффициентом излучения.
Прибор оборудован большой рабочей поверхностью диаметром 152 мм, за счет чего отлично подходит для калибровки большинства ИК-термометров. Однородность нагрева мишени доходит до ±0.10°C, что особенно важно для точной работы с тепловизорами, которые одновременно проводят исследования всей области.
Погрешность устройства от ±0.35°C обеспечивает достоверность проверок и отношение неопределенности тестирования 4:1. Быстродействие оказывает значительное влияние на продуктивность работы специалиста. На нагрев до верхнего 500°C этой модели требуется не больше 20 мин, а время стабилизации Fluke 4181-RU-256 составляет 10 мин.
Устройство оборудовано различными механизмами, оберегающими оборудование и пользователя. Специальный индикатор, который остается активным даже при отключении питания, оповещает специалиста о том, что температура мишени в текущий момент более 50°C.
Коэффициент излучения мишени настраивается в пределах от 0.90 до 1.0. Эта возможность предусмотрена для тестирования устройств, в настройках которых нельзя установить значение 0.95, заданное в ИК-калибраторе по-умолчанию. Память на 8 значений температуры избавляет от необходимости вводить данные заново при каждой новой проверке.
При необходимости можно выбрать формат отображения — °C или °F, — и один из нескольких языков отображения пунктов меню, среди которых есть русский. Разъем RS-232 на задней панели служит для передачи данных на ПК и удаленного управления.
Fluke 4181-RU-256 | ||
---|---|---|
Температурный диапазон (при температуре окружающей среды 23 °C, излучательная способность 0,95) | 4180 | от –15 до 120 °C |
4181 | от 35 до 500 °C | |
Точность показаний1 | 4180 | ±0,40 °C при –15 °C |
±0,40 °C при 0 °C | ||
±0,50 °C при 50 °C | ||
±0,50 °C при 100 °C | ||
±0,55 °C при 120 °C | ||
4181 | ±0,35 °C при 35 °C | |
±0,50 °C при 100 °C | ||
±0,70 °C при 200 °C | ||
±1,20 °C при 350 °C | ||
±1,60 °C при 500 °C | ||
Стабильность | 4180 | ±0,10 °C при –15 °C |
±0,05 °C при 0 °C | ||
±0,10 °C при 120 °C | ||
4181 | ±0,05 °C при 35 °C | |
±0,20 °C при 200 °C | ||
±0,40 °C при 500 °C | ||
Согласованность (диаметр центра мишени 127 мм)2 | 4180 | ±0,15 °C при –15 °C |
±0,10 °C при 0 °C | ||
±0,25 °C при 120 °C | ||
4181 | ±0,10 °C при 35 °C | |
±0,50 °C при 250 °C | ||
±1,00 °C при 500 °C | ||
Согласованность (диаметр центра мишени 51 мм)2 | 4180 | ±0,10 °C при –15 °C |
±0,10 °C при 0 °C | ||
±0,20 °C при 120 °C | ||
4181 | ±0,10 °C при 35 °C | |
±0,25 °C при 250 °C | ||
±0,50 °C при 500 °C | ||
Время нагревания | 4180 | 15 мин.: c –15 до 120 °C |
14 мин.: c 23 до 120 °C | ||
4181 | 20 мин.: c 35 до 500 °C | |
Время охлаждения | 4180 | 15 мин.: c 120 до 23 °C |
20 мин.: c 23 до –15 °C | ||
4181 | 100 мин.: c 500 до 35 °C | |
40 мин.: c 500 до 100 °C | ||
Время стабилизации | 10 минут | |
Номинальная излучательная способность3 | 0,95 | |
Компенсация излучательной способности термометра | от 0,9 до 1,0 | |
Диаметр мишени | 152,4 мм | |
Компьютерный интерфейс | RS-232 | |
Электропитание | 4180 | 115 В переменного тока (±10 %), 6,3 А, |
50/60 Гц, 630 Вт | ||
230 В переменного тока (±10 %), 3,15 А, | ||
50/60 Гц, 630 Вт | ||
4181 | 115 В переменного тока (±10 %), 10 А, | |
50/60 Гц, 1000 Вт | ||
230 В переменного тока (±10 %), 5 А, | ||
50/60 Гц, 1000 Вт | ||
Плавкие предохранители | 4180 | 115 В переменного тока 6,3 А, 250 В, медленного действия |
230 В переменного тока 3,15 А, 250 В, T | ||
4181 | 115 В переменного тока 10 А, 250 В, быстрого действия | |
230 В переменного тока 5 А, 250 В, F | ||
Размер (В x Ш x Г) | 4180 | 356 x 241 x 216 мм |
4181 | 356 x 241 x 216 мм | |
Масса | 4180 | 9,1 кг |
4181 | 9,5 кг | |
Класс безопасности | EN 61010-1:2001, CAN/CSA C22.2 No. | |
61010.1-04 |
