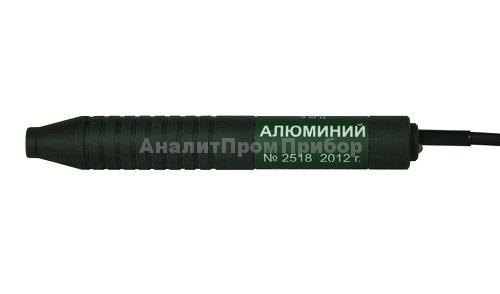

Преобразователь ПФ-С1Э-6-Al

Загрузка...

Доставка

Оплата

по запросу

Получить счёт на оплату

по запросу

Купить в один клик

Услуги поверки

Гарантия

Общая информация
Технические характеристики
Комплектация
Отзывы

Специализированный экранированный преобразователь для обнаружения трещин в листе металла из алюминиевого сплава второго слоя под стыком листов металла из алюминиевого сплава. Как частный случай, обнаружение трещин в зубчатой ленте хвостовой балки вертолета Ми-2 под стыком листов обшивки.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

ПX Тип преобразователя	ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя	ОН– Общего Назначения; Г1– Г-образный с удлиненной трубкой; Г2– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ– «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3– специализированные преобразователи, вариант 1, 2 и 3; ПР– проходной; ТЛ– «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3– для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС– «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)	Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии	Fe– ферромагнитные стали и чугуны; Al– алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti– титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu– медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики

Тип	Материал контролируемых изделий	Диаметр зоны контроля, мм	Частота тока возбуждения	Диапазон отстройки от зазора, мм	Минимальный обнаруживаемый дефект	Контрольный образец
ПФ-С1Э-6-Al	Алюминиевые и другие сплавы σ = 17÷22 МСм/м	7	3 кГц	0÷0,5	Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм.	СОП-207

Преобразователь поставляется в «Комплекте поставки для контроля вертолетов Ми-2»
