Преобразователи для толщиномеров

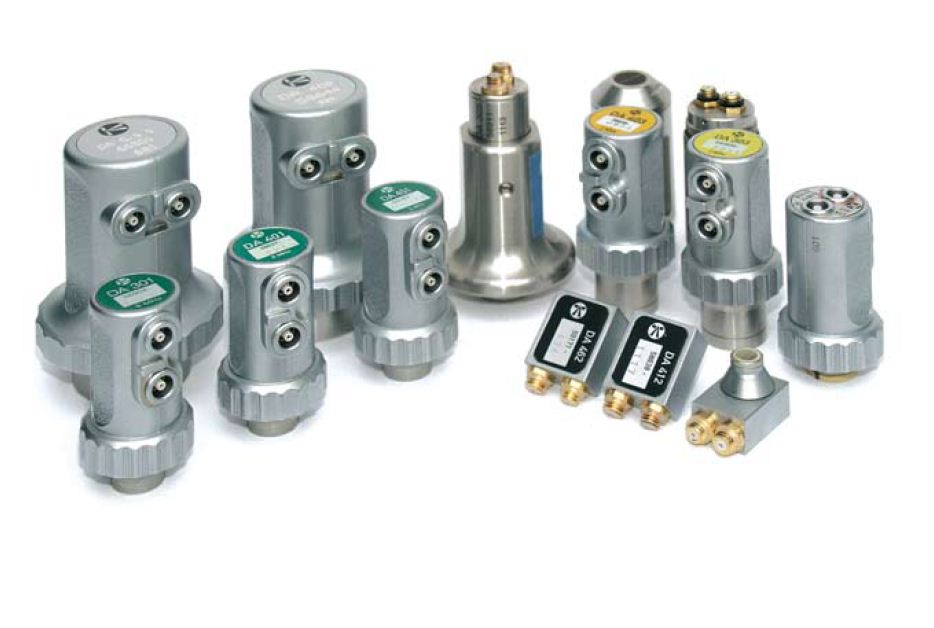

Мы предлагаем широкий спектр одноэлементных преобразователей для толщиновмеров фирмы GE Sensing & Inspection Technologies (производства Krautkramer, Германия), контактных преобразователей и преобразователей с линией задержки, совместимых с ультразвуковыми прецизионными толщиномерами CL 5 и CL 400.
Существует множество различных преобразователей, которые удовлетворяют практически любым требованиям контроля металлов, неметаллов с относительно гладкой поверхностью.
В зависимости от состояния материала и выбора прибора /преобразователя, возможно проведение измерений от 13 до 381 мм.
Выбор преобразователя для толщиномера определяется свойствами контролируемого материала, диапазоном толщин, криволинейности поверхности и доступности контролируемой зоны. Высокочастотные преобразователи с линией задержки пригодны для измерений тонких изделий. Низкочастотные контактные преобразователи обеспечивают лучшее проникновение ультразвука в материалы с высоким коэффициентом затухания или крупнозернистые материалы.
Также в продаже двухэлементные преобразователи фирмы GE Sensing & Inspection Technologies, совместимые с ультразвуковыми толщиномерами серии D: DM5E, DM5, DM5 DL, DMS 2
Ниже Вы найдете таблицы выбора преобразователей и кабелей для толщиномеров.
Преобразователи для стандартных применений:
| Преобразователь | № заказа | Диапазон измерения в мм по стали | Диаметр контактного элемента, мм | Частота, МГц | Рабочая температура, C | Кабель |
| DA 301 | 56904 | 1.2 — 200 | 12.5 | 5 | -20 …+60 | DA 231 |
| DA 311 | 57566 | 1.2 — 200 | 12.5 | 5 | -20 …+60 | DA 233 |
| DA 401 | 58637 | 1.2 — 200 | 12.5 | 5 | -20 …+60 | DA 231 |
| DA 411 | 58857 | 1.2 — 200 | 12.5 | 5 | -20 …+60 | DA 233 |
| DA 451 | 59167 | 1.2 — 200 | 12.5 | 5 | -20 …+60 | DA 231 |
| DA 461 | 59170 | 1.2 — 200 | 12.5 | 5 | -20 …+60 | DA 233 |
Преобразователи для малых толщин
| Преобразователь | № заказа | Диапазон измерения в мм по стали | Диаметр контактного элемента, мм | Частота, МГц | Рабочая температура, C | Кабель |
| DA 312 | 56906 | 0.6 — 50 | 7.5 | 10 | -20 …+60 | DA 235 |
| DA 412 | 58638 | 0.6 — 50 | 7.5 | 10 | -20 …+60 | DA 235 |
| DA 462 | 59171 | 0.6 — 50 | 7.5 | 10 | -20 …+60 | DA 235 |
Преобразователи для больших толщин:
| Преобразователь | № заказа | Диапазон измерения в мм по стали | Диаметр контактного элемента, мм | Частота, МГц | Рабочая температура, C | Кабель |
| DA 303 | 56905 | 5 — 300 | 16.1 | 2 | -20 …+60 | DA 231 |
| DA 403 | 58639 | 5 — 300 | 16.1 | 2 | -20 …+60 | DA 231 |
| DA 453 | 59168 | 5 — 300 | 16.1 | 2 | -20 …+60 | DA 231 |
Преобразователи для материалов с большим затуханием ультразвука:
| Преобразователь | № заказа | Диапазон измерения в мм по стали | Диаметр контактного элемента, мм | Частота, МГц | Рабочая температура, C | Кабель |
| DA 0.8G | 66501 | 5 — 60 | 28.5 | 0.8 | -10 …+60 | DA 231 |
| DA 408 | 58644 | 5 — 60 | 28.5 | 0.8 | -10 …+60 | DA 231 |
| DA 458 | 59169 | 5 — 60 | 28.5 | 0.8 | -10 …+60 | DA 231 |
Преобразователи специального применения:
| Преобразователь | № заказа | Диапазон измерения в мм по стали | Диаметр контактного элемента, мм | Частота, МГц | Рабочая температура, C | Кабель |
| DA 312 B16 | 66934 | 0.7 — 12 | 3.0 | 10 | -20 …+60 | 1.5 м, фиксированный |
| DA 312 B29 | 68120 | 0.7 — 12 | 3.0 | 10 | -20 …+60 | 1.5 м, фиксированный |
| KBA 525 | 100058 | 0.6 — 25 | 5.0 | 10 | -10 …+55 | 1.2 м, фиксированный |
| FH 2 ED REM | 100059 | 0.75 — 50 | 9.6 | 7.5 | -10 …+55 | 1.2 м, фиксированный |
| TC 560 | 100619 | 1.5 — 200 | 15.9 | 5 | -10 …+55 | KBA 531A |
Преобразователи для измерения по горячей поверхности
| Преобразователь | № заказа | Диапазон измерения в мм по стали | Диаметр контактного элемента, мм | Частота, МГц | Рабочая температура, C | Кабель |
| DA 305 | 56911 | 4 — 60 | 16.0 | 5 | 10 …+600 | DA 235 |
| DA 315 | 57167 | 5 — 150 | 16.0 | 2 | 25 …+300 | DA 233 |
| DA 317 | 57168 | 2 — 80 | 12.5 | 5 | 25 …+300 | DA 233 |
| DA 319 | 57169 | 1.0 — 15 | 7.5 | 10 | 25 …+300 | DA 233 |
| HT 400 | 14774 | 1.2 — 250 | 12.7 | 5 | 10 …+530 | KBA 535/536 |
| HT 400A | 14775 | 1.0 — 300 | 12.7 | 5 | 10 …+530 | KBA 535/536 |
Таблица выбора преобразователя в зависимости от диаметра трубы:
| Преобразователь | Диаметр контактной поверхности | Мин. диаметр трубы |
| DP-104 / DA-0.8G | 1.250″ / 31.8мм | 12″ / 304мм |
| DM-401 / 411 | 0.700″ / 17.8мм | 6″ / 152мм |
| DA-303 / 403 | 0.635″ / 16.2мм | 5″ / 127мм |
| KBA-560 | 0.625″ / 15.9мм | 5″ / 127мм |
| HT-400 / 400A | 0.500″ / 12.7мм | 2″ / 50мм |
| DA-301 / 401 / 451 | 0.475″ / 12.1мм | 1″ / 25мм |
| FH2E | 0.380″ / 9.6мм | 1″ / 25мм |
| DA-312 / 412 / 465 | 0.300″ / 7.6мм | 0.75″ / 20мм |
| KBA-525 | 0.200″ / 5мм | 0.75″ /20мм |
| DA312B16 / B29 | 0.120″ / 3мм | 0.70″ / 15мм |
