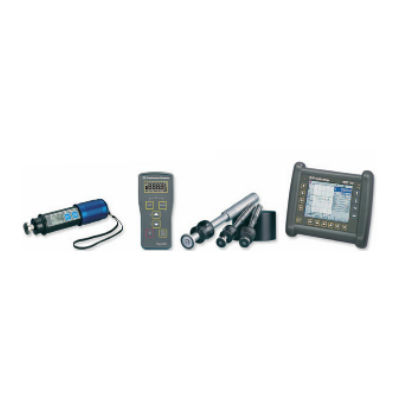

Преобразователи для твердомеров Krautkramer
Загрузка...Преобразователи для твердомеров Krautkramer
Для проведения измерения по принципу UCI, в преобразователе, состоящем из стержня с расположенной на его контактном конце алмазной пирамидкой Виккерса, создаются частотные колебания при помощи пьезоэлектрических датчиков. Пружина создает нагрузку, и частота стержня изменяется пропорционально площади контактного отпечатка, оставленного пирамидкой Виккерса.
Таким образом, значение твердости определяется не оптически, а по диагоналям отпечатка, как при обычном статическом измерении твердости, а путем электронного измерения смещения частоты в течение секунд. Прибор постоянно отслеживает частоту, вычисляет и мгновенно выдает значение твердости. UCI-метод наилучшим образом подходит для тестирования однородных материалов. Различные модели UCI-преобразователей позволяют создавать шесть испытательных нагрузок.
UCI-преобразователи, преимущества и типичные варианты применения
| Испытательная нагрузка | Имеющиеся модели преобразователей | Преимущество | Типичное применение |
|---|---|---|---|
| 98 Н (10 кгс) | MIC 2010, стандартная длина, портативный | Наибольший отпечаток, требует минимальной подготовки поверхности | Тестирование небольших ковок, сварных соединений, околошовных зон |
| 50 Н (5 кгс) | MIC 205, стандартная длина, портативный | Позволяет решить большинство проблем общего характера | Впускные или цементированные механические детали, например, распредвалы, турбины, сварные соединения, околошовные зоны |
| 50 H (5 кгс) | MIC 205L, увеличенной длины, портативный | Дополнительная длина 30 мм | Измерения в пазах, на торцах и ножках зубьев зубчатых колес |
| 50 Н (5 кгс) | MIC 205S, короткий, портативный | Уменьшенная длина, 90 мм, электроника расположена в отдельном корпусе | Турбинные лопатки, внутри труб диаметром > 90 мм |
| 10 H (1 кгс) | MIC 201, стандартная длина, портативный | Простота подачи нагрузки; позволяет проводить контролируемое тестирование на точном радиусе | Ион-азотированные штампы и изложницы, формы, прессы, тонкостенные детали |
| 10 H (1 кгс) | MIC 201L, увеличенной длины, портативный | Измерения изделий сложной геометрии | Подшипники, торцы зубьев |
| 10 H (1 кгс) | MIC 201S, короткий, портативный | Уменьшенная длина, 90 мм, электроника расположена в отдельном корпусе | Турбинные лопатки, внутри труб диаметром > 90 мм |
| 8 Н (0,9 кгс) | MIC 211, преобразователь для электродвигателя | Автоматическая подача нагрузки | Обработанные прецизионные детали, зубчатые колеса, каналы подшипников |
| 3 H (0,3 кгс) | MIC 2103, преобразователь для электродвигателя | Автоматическая подача нагрузки | Покрытия, например, медные или хромовые покрытия стальных цилиндров (40 мкм), формные цилиндры глубокой печати, покрытия, упрочненные покрытия |
| 1 H (0,1 кгс) | MIC 2101, преобразователь для электродвигателя | Минимально глубокий отпечаток | Эти покрытия с отполированной поверхностью |
Технические характеристики:
Выбор подходящего ударного устройства
| одель | Индентор | Энергия удара (Н мм) | Типовое применение |
| Dyna D | шарик из карбида вольфрама, диаметр 3 мм | 12 | Общецелевое испытание однородных материалов |
| Dyna E | алмазная пирамида, 3 мм | 12 | >50 HRC, например, мельничные валки, кованные из закаленной стали |
| Dyna G | шарик из карбида вольфрама, диаметр 5 мм | 90 | <650 HB, например, большие литые и кованные изделия, с менее строгими требованиями к поверхности (в отличие от Dyna D) |
| DynaPOCKET | шарик из карбида вольфрама, диаметр 3 мм | 12 | Компактный прибор для определения твордости по методу отскока |
