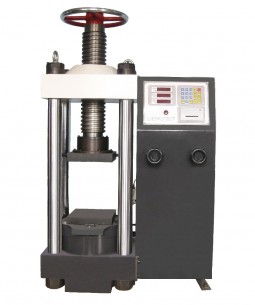

Прессы испытательные с максимальным усилием испытания до 5000 кН
Прессы испытательные двухколонного напольного исполнения выпускаются в соответствии с ГОСТ 28840-90, предназначены для создания нормированного значения меры силы и применяются для проведения механических испытаний образцов строительных материалов (пенобетон, камень, цемент, кирпич, древесина, ж/б конструкции и др.), металлов и изделий (крепления, арматура, трубы и др.) в режиме сжатия (изгиба при использовании специальных приспособлений).
Данные прессы испытательные применяются в работе производственных и исследовательских лабораториях строительных, машиностроительных и металлургических предприятий, энергетике, нефтегазовой и других отраслях промышленности непосредственно на месте строительства объектов.
Электрогидравлические испытательные прессы предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35C и относительной влажности до 80% без конденсации.
Регистрационный №59091-14 в Государственном реестре средств измерений РФ.
ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ ИСПЫТАТЕЛЬНЫЕ ПРЕССЫ «ПИ»
Четырехколонные испытательные прессы «ПИ» напольного исполнения предназначены для создания нормированного значения меры силы и применяются для проведения механических испытаний образцов строительных материалов (пенобетон, камень, цемент, кирпич, древесина, ж/б конструкции и др.), металлов и изделий (крепления, арматура, трубы и др.) в режиме сжатия (изгиба при использовании специальных приспособлений).
Предназначены для испытания строительных материалов, с наибольшими предельными нагрузками 600, 1000, 2000, 3000 и 5000 кН.
Прессы «ПИ» выпускаются нескольких моделей. Модели прессов отличаются диапазонами измерения нагрузки и размерами рабочей зоны.
Кроме того, прессы могут иметь варианты исполнения с увеличенной, по сравнению с основной модификацией, высотой рабочей зоны.
ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ ИСПЫТАТЕЛЬНЫЕ ПРЕССЫ «ПИ-М»
Прессы испытательные «ПИ-М» оснащены электронным силоизмерителем и цифровой системой обработки сигнала, что позволяет получать и обрабатывать данные на ПК.
В режиме реального времени ведется построение диаграмм нагружения с возможностью масштабирования, а также осуществляется автоматический расчет механических характеристик материалов: предела пропорциональности; предела текучести; модуля упругости; временного сопротивления; относительного удлинения после разрыва; относительное сужение.
Комплект датчиков обеспечивает непрерывное измерение параметров испытательного процесса и передачу данных с дальнейшей визуализацией и обработкой на ПК.
Программное обеспечение производит автоматическую обработку результатов испытаний и построение диаграмм. ПО предусматривает внесение методик испытаний по ГОСТ (техническому заданию заказчика).
После проведения испытания имеется возможность распечатки протокола испытаний и сохранения данных в электронном виде с целью дальнейшей статистической обработки.
ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ ИСПЫТАТЕЛЬНЫЕ ПРЕССЫ «ПИ-А»
Испытательные прессы «ПИ-А» оснащены автоматизированными цифровыми системами измерения и управления.
Автоматическая система управления позволяет управлять процессом испытания автоматически по заданному режиму, получать и обрабатывать данные в реальном времени с построением графика нагружения, автоматическим расчетом основных показателей и выводом на печать протокола испытания согласно ГОСТ 10180, 14019, 24409, 25.503, 30744, 310.4, 3728, 8462 и др.
Данные электрогидравлические испытательные прессы имеют принципиально новую насосную станцию импортного производства. Комплектация системы высокоточным сервоклапаном позволяет осуществлять поддержание скорости нагружения с минимальной погрешностью от заданной, в автоматическом режиме в соответствии с методикой (ГОСТ) на испытания. Управление автоматизированной испытательной машиной осуществляется в два действия: установка параметров испытания и запуск машины. В результате, после проведения испытания получаем протокол и диаграмму испытания.
Прессы испытательные ПИ, ПИ-М, ПИ-А до 5000 кН характеристики:
Основные технические характеристики |
ПИ-600
|
ПИ-1000
|
ПИ-2000
|
ПИ-3000*
|
ПИ-5000*
|
Наибольшая предельная нагрузка, кН |
600
|
1000
|
2000
|
3000
|
5000
|
Определяемая нагрузка, кН |
24-600
|
40-1000
|
80-2000
|
120-3000
|
200-5000
|
Относительная погрешность силоизмерителя, % |
± 1,0
|
||||
Относительная погрешность скорости нагружения опорной плиты, % |
± 5,0
|
||||
Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН |
0,01
|
||||
Высота рабочего пространства между плитами, не менее, мм |
80~450
|
||||
Максимальный рабочий ход поршня гидроцилиндра, мм |
50
|
||||
Ширина рабочего пространства между колоннами, не менее, мм |
250
|
310
|
|||
Диапазон скоростей нагружения, кН/сек |
1-20
|
||||
Размеры образцов, мм: — в форме куба — в форме балочек и призм — в форме цилиндров |
до 300
до 100х100х400 до Ø300, высотой до 400 |
||||
Габаритные размеры (ДхШхВ), не более, мм |
850×500×1480
|
960×560×1570
|
|||
Масса, не более, кг |
800
|
1000
|
|||
Потребляемая мощность, не более, Вт |
850
|
1100
|
|||
Питание, В/Гц |
~380/50
|
* Данные модели не внесены в Госреестр РФ.
Прессы испытательные ПИ, ПИ-М, ПИ-А до 5000 кН комплект поставки:
В стандартный комплект поставки пресса испытательного входит:
Обозначение документа
|
Наименование и условное обозначение
|
Количество
|
Модуль силозадающий
|
1 шт.
|
|
Шкаф управления
|
1 шт.
|
|
Комплект приспособлений для испытания материалов на изгиб.
|
1 компл.
|
|
Фундаментный болт, М16х445
|
2 шт.
|
|
ПИ.000.000 РЭ
|
«Пресса типа ПИ для механических испытаний строительных материалов. Руководство по эксплуатации»
|
1экз.
|
ПИ.000.000 И0
|
«Пресса типа «ПИ». Инструкция оператора»
|
1экз.
|
