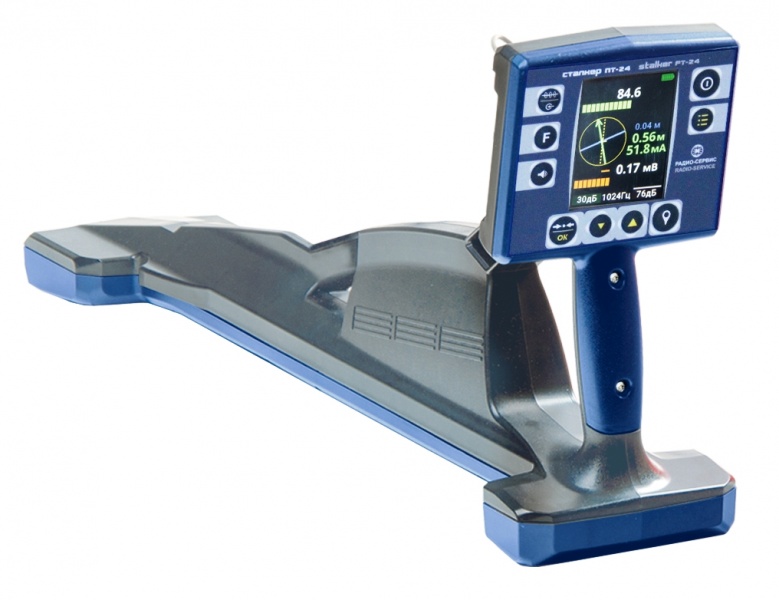

Назначение приемника Сталкер ПТ-24:

Приёмник Сталкер ПТ-24 совместно с генераторами Сталкер ГТ-75, Сталкер ГТ-15 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):

  • определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
  • определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССАДАТЧИК»);
  • отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник Сталкер ПТ-24 без применения генератора обеспечивает на рабочих частотах:

  • «PWR50» (в некоторых странах «PWR60») и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
  • «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
  • «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
  • «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц
  • «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник в режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик, при внутритрубном обследовании.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.

Особенности приемника Сталкер ПТ-24:

  • Поиск расположения и мест повреждения изоляции трубопроводов и кабельных линий как по сигналам от генератора, так и без применения генератора по тока промышленной частоты (50, 60 Гц) или по сигналам электрохимической защиты (ЭХЗ «100 Гц» и «300 Гц»);
  • Одновременное схематическое отображение на дисплее двух коммуникаций:
    — первая — с протекающим током от генератора;
    — вторая — с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
  • В режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономной передатчик, при внутритрубном обследовании;
  • Увеличенный, сверх яркий цветной дисплей;
  • Питание от одного или двух аккумуляторов;
  • GPS — выноска подземных трасс с последующим наложением на карту;
  • Беспроводная связь с ПК (Bluetooth).



Технические характеристики приемника Сталкер ПТ-24:

Параметр ПТ-24 ПТ-14 ПТ-04 ПТ-12
Рабочие частоты, Гц 273, 526, 1024, 8928, 32768 (33К) 273, 526, 1024, 8928, 32768 (33К) 1024, 8928, 32768 (33К)
Дполнительные рабочие частоты при работе с генераторами других производителей 491, 512, 982, 2000, 2048, 8440, 9828, 10000
Значения рабочих частот при работе без генератора, Гц 50, 60, 100, 300, 550, 1450, «РАДИО», «ЭФИР» 50, 100, 300, 550, 1450, «РАДИО», «ЭФИР» 50, «РАДИО», «ЭФИР»
Полоса пропускания в режиме «РАДИО» 10 кГц — 36 кГц
Полоса пропускания в режиме «ЭФИР» 48 Гц — 14 кГц
Беспроводная связь с ПК Есть Нет
Беспроводная связь с GPS Есть Нет
Память, точек 10000 Нет
Цифровое отображение силы тока и глубины залегания На всех частотах кроме «РАДИО», «ЭФИР» На всех частотах кроме «РАДИО», «ЭФИР», 33К На всех частотах кроме «РАДИО», «ЭФИР»

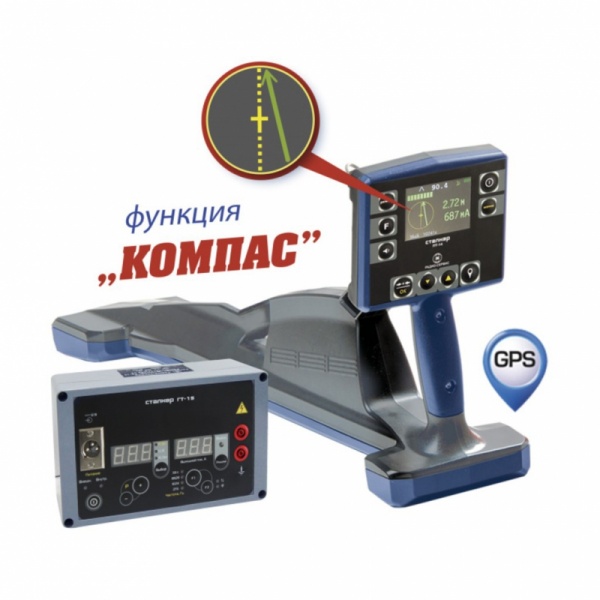

Функция «КОМПАС» Есть Нет Нет
Одновременное отображение на дисплее двух коммуникаций Есть Нет
Определение направления тока Есть Нет
Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции) Есть Нет
Функция «Острый максимум» Есть Нет
Функция «Растяжка шкалы» Есть Нет
Поиск передающих зондов Есть Нет
Глубина залегания, м До 6
Дисплей Цветной 55 х 75 мм Цветной 60 x 45 мм Цветной 58 х 45 мм ч/б 60 х 32 мм
Время непрерывной работы от аккумуляторов, час До 10 До 5
Исполнение корпуса, IP 54 42
Диапазон рабочих температур, °С От -30 до +55 От -20 до +55 От -30 до +55 От -20 до +55
Масса, кг 1,7 2,4 1,7
  • Приемник ПТ-24
  • Телефоны головные
  • Блок питания приемника
  • Батарейный отсек 5*АА
  • Bluetooth-USB адаптер
  • Чехол солнцезащитный
  • Сумка приемника
  • Руководство по эксплуатации
  • Упаковка
