Приспособление для измерения глубины подрезов и смещения кромок ЭЛИТЕСТ ПСК-10/ПСК-10М
Загрузка...
Приспособления Элитест ПСК-10 и ПСК-10М предназначены для измерения смещения кромок, параметров стыкового сварного шва и дефектов. Приспособления характеризуются высокой точностью измерения, поэтому наилучшим образом подходит для контроля глубины дефектов. В стоимость приспособлений входит стоимость государственной поверки.

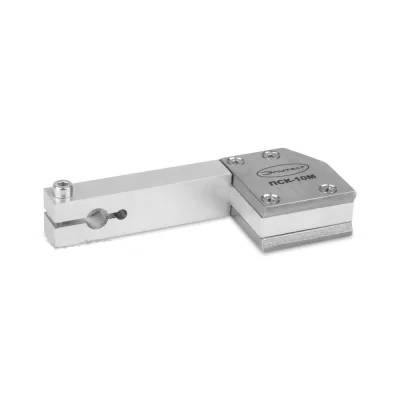

Встроенный магнит в ПСК-10М обеспечивает надежную установку приспособления на контролируемом изделии. Такое конструкторское решение исключает необходимость фиксации приспособления руками и значительно упрощает работу при производстве измерений. Магнитное поле не воздействует на индикатор, т. к. кронштейн выполнен из алюминия. Магнитное основание — это единственное отличие ПСК-10М от ПСК-10.

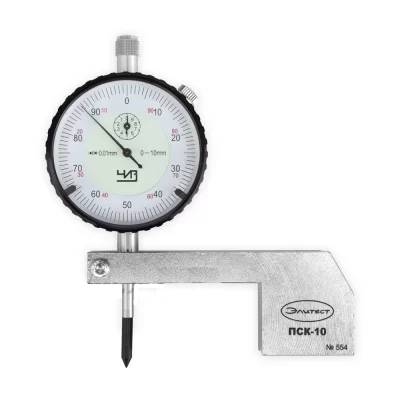

Индикатор часового типа имеет диапазон измерения 10 мм с ценой деления 0,01 мм. Расстояние между основанием опорного кронштейна и измерительным наконечником индикатора равно 50 мм. Подобная конструкция позволяет измерять не только глубину подрезов, но и смещение кромок.

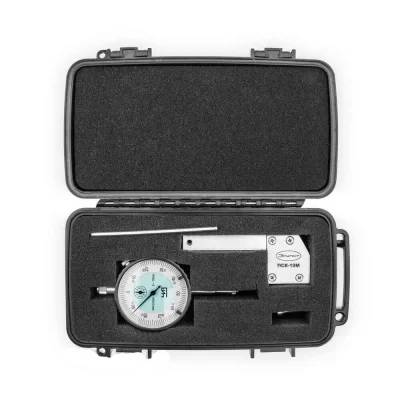

В комплекте приспособлений для измерения глубины подрезов имеются два измерительных наконечника:
- плоский измерительный наконечник для измерения выпуклости стыкового шва и его корня;
- острый измерительный наконечник для измерения глубины подреза, вогнутости стыкового шва и его корня, смещения кромок и глубины скоса кромок.
Технические характеристики ЭЛИТЕСТ ПСК-10/ПСК-10М:
| Параметр | Измерение по шкале | Цена деления | Участок диапазона измерений в пределах | Наибольшая разность погрешностей индикатора | |
| Подготовка к сварке | глубина скоса кромки (h₁), мм |
А |
0,01 |
0,1 1,0 10,0 |
±0,006 ±0,010 ±0,020 |
| смещение кромок (h₂), мм | |||||
| Стыковой шов | выпуклость стыкового шва (g₁)
и его корня (g₂), мм |
||||
| вогнутость стыкового шва (g₃)
и его корня (g₄), мм |
|||||
| Дефекты | глубина дефекта (h₃), чешуйчатости, западания между валиками (h₄), мм | ||||
