Радиоуправляемый ЭМА толщиномер СТАЛКЕР МД10

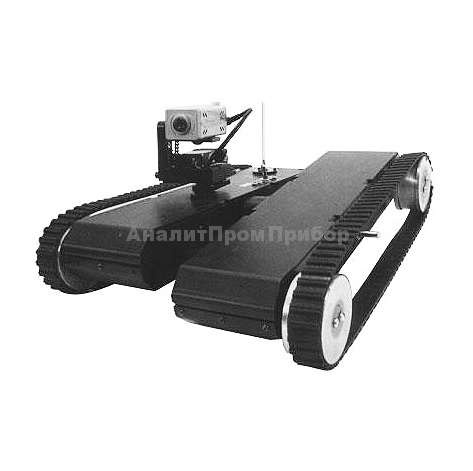

СТАЛКЕР МД10 — беспроводное сканирующее устройство оборудованное камерой и набором специализированных датчиков.

Управление оператором производится дистанционно с пульта. Камера позволяет видеть куда движется устройство, а так же фотографировать дефект для отчета.

СТАЛКЕР МД10 предназначен для измерения толщины, обнаружения трещин, расслоений, и др. дефектов в стальных трубопроводах. Беспроводное сканирующее устройство “СТАЛКЕР» МД10 может перемещаться вдоль и поперек образующих, по сварным швам и в любых направлениях по команде оператора. Управление движением «СТАЛКЕР» МД10 задается  с пульта  или  управляющего компьютера по радио тракту на удаление до 50 м.

Сканирующее устройство оборудовано видеокамерой, передающей по отдельному радиоканалу изображение текущего участка контроля  для визуальной оценки его состояния. Применение СТАЛКЕРА в качестве удаленного модуля НК позволяет оператору осуществить контроль, находясь в более комфортных условиях, вдали от работающих механизмов и агрессивных сред.

Автоматизированная система «СТАЛКЕР» МД10 состоит из двух частей:

• сканирующее устройство в виде тележки со сменными кассетами: ЭМА (электромагнитно-акустических) и/или вихретоковых преобразователей и аппаратурой обработки сигналов,
• персональный компьютер типа «ноутбук» со специализированным программным обеспечением для настройки параметров акустического тракта, приема и визуализации полученной информации, сохранения и документирования результатов контроля.

Оператор СТАЛКЕРА, самостоятельно задает зоны контроля и необходимую классификацию дефектов в соответствии с нормативными требованиями. Обработка всех данных контроля выполняется в режиме реального времени. Он также формирует вариант итогового протокола:  общий (с указанием дефектных зон) и детальный (с указанием типа и размеров дефектов). Предусмотрена возможность остановки тележки при выявлении дефекта (срабатывании АСД).

Особенности:

• Автономность;
• Многоканальная платформа;
• Колесная магнитная тяга;
• Сменные кассеты преобразователей (ЭМА, Вихреток);
• Встроенный датчик пути и камера визуального наблюдения.

Области применения:

• Тестирование магистральных трубопроводов в процессе эксплуатации;
• Регламентный контроль оборудования газонефтеперекачивающих станций;
• Неразрушающий контроль обшивки судов;
• Диагностика нефтеналивных танков и цистерн большого объема.
