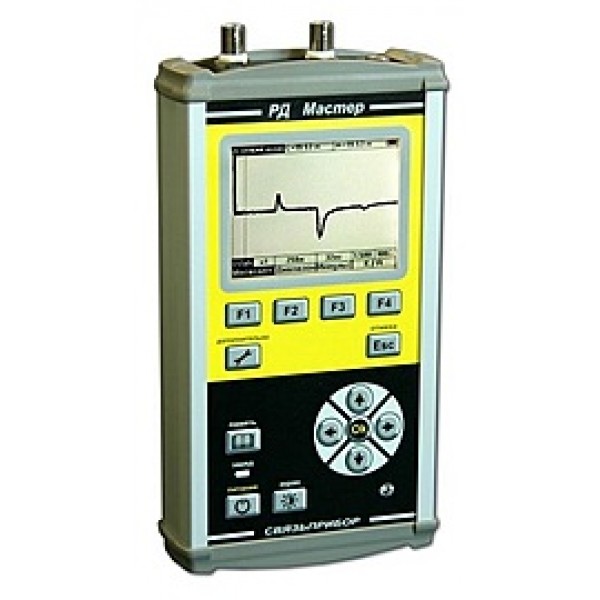

РД Мастер — рефлектометр для связных и силовых кабелей

Импульсный рефлектометр РД Мастер предназначен для тестирования и локализации повреждений всех типов связных и энергетических кабелей. Работает на линиях со значительным уровнем помех и высоким затуханием. Прибор выполнен в металлическом ударопрочном корпусе.

Основные функции РД Мастер

  • двухпозиционная система отсчета (возможность измерения расстояния между дефектами);
  • дополнительное шумоподавление;
  • режимы измерения:
    •  канал «А»;
    •  канал «В»;
    •  одновременно канал «А» и канал «В»;
    •  отображение разности каналов «А-В»;
    •  дифференциальный вход (отображение разницы между отраженными сигналами двух каналов);
  • сравнение рефлектограмм:
    • канал «А» — память,
    • канал «Б» — память,
    • память — память;
  • фиксация «плавающих» дефектов;
  • регистрация «разбитости» пар или оценка взаимного влияния линий;
  • локализация разбалансировки пары;
  • часы реального времени;
  • сохранение текущих настроек при выключении прибора.

Технические характеристики

Технические данные РД Мастер
Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) 50, 100, 250, 500, 1000, 2 500, 5 000, 10 000, 25 000, 50 000
Нижнее значение измеряемого расстояния (при коэффициенте укорочения 1,5 и растяжке «MAX»), м 0,1
Мертвая зона не более (при коэффициенте укорочения 1,5), м 0,1
Пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5), м 0,1 + 0,01 % от измеряемого значения
Перекрываемое затухание не менее, дБ 96
Диапазон регулировки усиления сигнала, дБ 0 — 88
Амплитуда зондирующего импульса, не менее 12 В (при Rвх = 100 Ом)
Длительность зондирующего импульса 8 ÷ 16 000 нс
Выходное сопротивление 35 ÷ 350 Ом
Защита по входу ± 400 В по постоянному напряжению + пиковое значение переменного напряжения на частоте 50 Гц
Фильтр дополнительное шумоподавление
Частота следования калибровочных меток, кГц 1 000 ± 0,5
Память до 256 РФГ
Связь с ПК USB
Дисплей 320 × 240 высококонтрастный ЖК
Источник питания 4 аккумулятора Ni-MH АА 2,1 АЧ
Зарядное устройство встроенное зарядное устройство, внешний адаптер 12 В
Время работы от АКБ не менее 6 часов (без подсветки)
Габариты, мм 120 х 230 х 40
Вес, кг 1,0

Условия эксплуатации:

  • Температура окружающей среды -20…+50°С.
  • Относительная влажность воздуха до 90% при 30°C.
  • Атмосферное давление 86÷106 кПа.

Комплект поставки:

  • прибор РД Мастер — 1 шт
  • сумка для переноски — 1 шт
  • комплект измерительных проводов — 1 шт
  • зарядное устройство — 1 шт
  • аккумуляторные батарейки типа AA (Ni-MH) — 4 шт
  • USB-провод для связи с компьютером — 1 шт
  • руководство по эксплуатации — 1 шт
  • F-чехол — 1 шт
  • диск с ПО — 1 шт

Опции и аксессуары для РД Мастер:

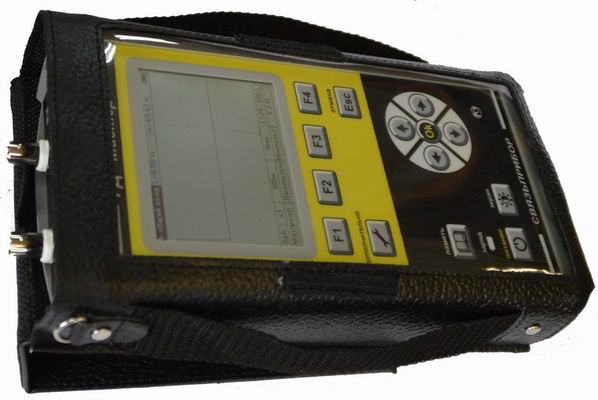

Функциональный чехол для удобства и защиты при эксплуатации анализатора. С 2014 года F-чехол входит в комплект поставки рефлектометров РД Мастер.
