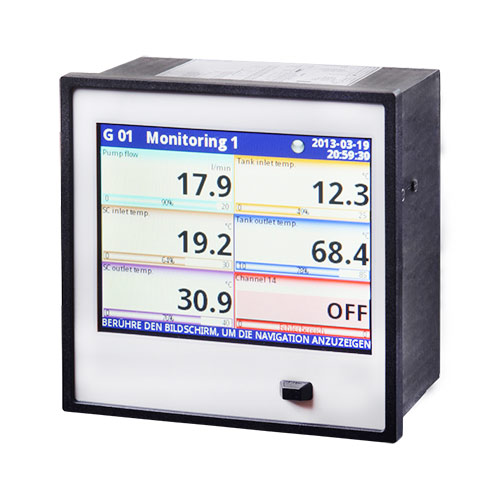

Регистратор данных PCE-KD9
Загрузка...
Многоканальный регистратор данных PCE-KD9 может использоваться для сбора, визуализации, хранения, регулирования и контроля данных измерений и последовательностей процессов. Этот многоканальный регистратор данных является универсальным инструментом на основе операционной системы Linux. Многоканальный безбумажный регистратор с 72 аналоговыми входами, 72 двоичными входами, 36 входами TC (например, термопары типа K), 18 входами RTD (например, датчиками PT100), 36 выходами реле / SSR можно вставить через три свободно назначаемых слота или оборудовать 24 аналоговых выхода.
Эти опции делают этот многоканальный безбумажный рекордер пригодным практически для всех возможных применений. Записанные сигналы процесса и переключения размещаются на внутренних 90 логических каналах многоканальным безбумажным регистратором и могут быть рассчитаны различными способами или использованы через 8 встроенных ПИД-регуляторов для управления процессами. Опционально, внутренняя память объемом 1,5 ГБ в многоканальном безбумажном рекордере может использоваться для регистрации данных с максимальной частотой дискретизации 10 Гц. Многоканальный безбумажный регистратор может регистрировать до 200 значений в секунду, а общая емкость памяти составляет более 2 000 000 измеренных значений. Человеко-машинный интерфейс состоит из цветного TFT-дисплея, многоканального безбумажного регистратора с сенсорным экраном. Может отображать измеренные значения в 6 различных режимах отображения.
Связь многоканального безбумажного регистратора с системами управления процессом более высокого уровня или датчиками или передатчиками более низкого уровня может осуществляться через различные цифровые интерфейсы. RS485 / 232, USB или Ethernet доступны в многоканальном безбумажном рекордере, если слоты оборудованы соответствующим образом. Через эти интерфейсы можно даже подключить мышь или клавиатуру к многоканальному безбумажному рекордеру. Диапазон функций снова расширяется с помощью дополнительного программного обеспечения. Он используется для записи, архивирования и отображения данных измерений и, таким образом, позволяет анализировать серии измерений, записанные многоканальным безбумажным регистратором.
Особенности PCE-KD9:
— Макс. 72 аналоговых и двоичных входа
— Графический TFT-дисплей с сенсорным экраном
— Питание передатчика 24 В постоянного тока / 200 мА
— 8 встроенных ПИД-контроллеров
— Интерфейс RS485 / Modbus RTU
— 3 доступных слота
— Макс. скорость записи данных 10 Гц
— Опционально с интерфейсом Ethernet
— Цена зависит от желаемой комплектации
Технические характеристики PCE-KD9:
| Входы (макс.) | 72 аналоговых входа (0 … 20 мА или 0 … 10 В) 72 двоичные входы (низ: 0 … ± 1 В, верх: ± 3 В … ± 30 В) 36 входов термопары (Typ J, K, S, T, N, R, B, E) 18 RTD 4-проводные входы (Pt100 ,Pt500, Pt1000) |
| Выходы (макс.) | 24 аналоговых выхода (4 … 20 mA) 36 реле (1 A / 250 В) 72 SSR (100 мA / 15 В) |
| Питание передатчика | 24 В DC ± 5 %, 200 мA (не с UN3, UN5, U24, I24, UI12, RT6, TC12, D24, R121, R65, S24, IO6, IO8) |
| Цифровые интерфейсы | 2x RS485 1x RS485/RS232 1x USB Host 1x USB Device 1x Ethernet 10 Мб/с |
| Дисплей | 14,47 см (5,7 «) графический TFT, цветной (16 бит), 320 x 240 пикселей, сенсорный экран |
| Напряжение питания | 19 … 50 В DC / 16 … 35 В AC или 85 … 260 В AC/DC |
| Потребляемая мощность | 15 VA типичный, 20 VA макс. |
| Степень защиты | Стандарт: IP 65 (передняя пленка); IP 20 (корпус и клеммы) Опция 01: Основа IP 65 (гидроизоляция к передней панели) Опция 0B: IP 40; IP 54 (с запираемой дверью) |
| Накопитель данных | внутренний 1,5 ГБ (> 2 млн. измерений ) |
| Скорость хранения | макс. 10 Гц или макс. 200 значений / с |
| Температура окружающей среды | В Эксплуатации: 0 °C… +50 °C Хранение: -10 °C… +70 °C |
| Габарит | 144 x 144 x 100 мм |
| Вырез панели | 137 x 137 мм (передняя панель макс. 5 мм) |
Комплект поставки PCE-KD9:
- 1 х Многоканальный регистратор данных PCE-KD9 (в желаемой конфигурации)
- 1 х Инструкция по эксплуатации
