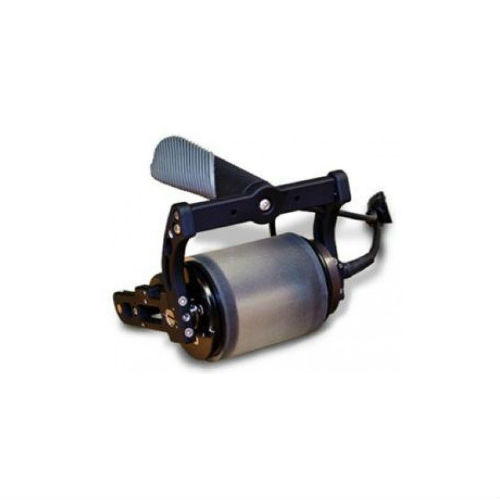

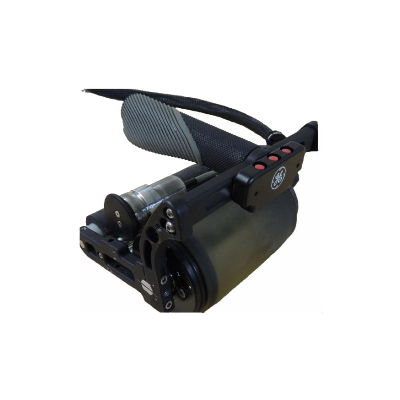

RotoArray – роликовый портативный, управляемый вручную ультразвуковой датчик на фазированной решетке, подключаемый к любому дефектоскопу на фазированной решетке (Phasor XS, Omniscan, Harfang) для обеспечения быстрого сканирования разнообразных материалов и компонентов. RotoArray может отображать сигналы с разверткой типа A, B и C, получаемых благодаря простоте эксплуатации ручного преобразователя и производительности, сопоставимой с работой иммерсионной системы.

RotoArray идеален для сканирования самолета на земле для контроля повреждений вследствие столкновений, после ремонта и других случаев контроля.

RotoArray состоит из 64 линейно расположенных элементов ультразвуковой решетки, заключенных в шину, наполненную гелем (пропилен гликоль), что обеспечивает наилучший контакт фазированной решетки с объектом контроля. Шина встроена в сканирующую катушку, вся конструкция прокатывается вдоль поверхности, подлежащей контролю для выявления дефектов, расслоений и других недостатков.

Роликовый датчик выпускается с узкой зоной покрытия (51.2мм) и широкой зоной покрытия (81.3мм).

Преимущества RotoArray:

  • Портативный — мощность иммерсионной системы с изображением развертки типа С в ладони руки
  • Быстрый и простой, необходима минимальная настройка
  • Заменяет и дополняет иммерсионную систему сканирования
  • Предоставляет быстрые и надежные результаты сканирования, отображая данные на развертках типа A, B и C

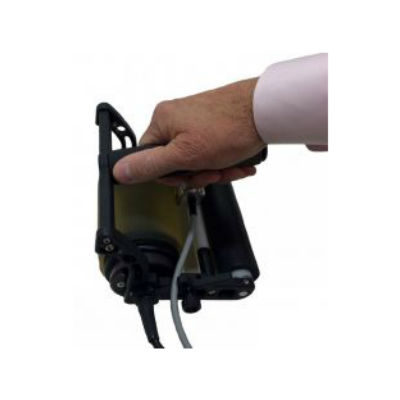

  • Легкий и эргономичный, рукоятка может быть отрегулирована для работы правой или левой рукой
  • Стандартные модели доступны с тремя коннекторами: Tyco (Phasor XS™), Ipex (Omniscan™) и Hypertronics™ (Tomoscan ™, UTXX ™, etc), другие коннекторы можно заказать отдельно
  • Поставляется со Станцией обслуживания, позволяющей пользователю осуществить простой ремонт и настройки конфигурации, как замену шины или продувку, без обращения на завод-изготовитель
  • Характеризуется простым соединением без необходимости в сложной системе ирригации
  • Поставляется с полным цифровым руководством
  • Оснащен уникальным датчиком прямого привода без ремней, шкивов или редукторов, обеспечивающим результативность без мертвого хода
  • В платформе предусмотрена возможность расширения, фазированные решетки могут быть изменены для решения новых задач контроля

Применение RotoArray:

  • Контроль композитных пластин, элементов жесткости и цилиндров на предмет расслоения, пористости, нарушения связанности, и т.д.
  • Осуществление дополнительного контроля композитных панелей с отверстиями, через которые может протекать питьевая вода или омыватель, что может вызвать проблемы
  • Улучшенная возможность осуществлять сканирование со стороны композита, обладающей большей жесткостью
  • Контроль композитных лопастей ветряной турбины
  • Контроль композитных структур в аэрокосмической отрасли, как на производстве, так и в процессе эксплуатации
  • Контроль некоторых компонентов условно подвергнутых контролю иммерсионными системами
  • Контроль алюминиевой обшивки самолета и других металлических структур на предмет коррозии
  • Выявление дефектов и коррозии в различных материалах
  • Использование гибкого катящегося датчика RotoArray в качестве сканирующей головки и автоматических и полуавтоматических системах сканирования

Технические характеристики:

Кат. номер Частота, МГц Кабель, м Кол-во элементов Шаг, мм Охватываемая зона, мм
115-910-100 5 3 64 0,8 51,2
115-910-200 5 3 64 1,3 81,3
