Компания HELLING представляет новое поколение ручных ярмовых электромагнитов, которые отличаются целым рядом преимуществ по сравнению с предыдущими сериями: они легче, удобнее, мощнее. Важной эргономической особенностью серии HANSA является узкая рукоять, значительно облегчающая работу с электромагнитом.
Серия состоит из электромагнитов UM 8, UM 9, UM 10 и UM 15. Электромагниты UM 8, UM 9 и UM 10 отличаются габаритными размерами (межполюсным расстоянием и длиной плеча), весом и подъемной силой. В качестве опции поставляются двухзвенные регулируемые полюса, нижние звенья которых могут поворачиваться внутрь или наружу на 45°. Этим можно либо уменьшить, либо увеличить межполюсное расстояние приблизительно на 60 мм. Благодаря углу наклона контактной поверхности полюсов 45° достигается оптимальное соответствие геометрии проверяемой детали.
Все электромагниты серии HANSA удовлетворяют требованиям общепринятых норм и стандартов (EN ISO 9934-3, ASTM 709 и ASMECode, Sect. V), которые предписывают в качестве подтверждения соответствия показатели подъемной силы мин. 44 N (4,5 кг) или тангенциальной напряженности поля мин. 20 А/см (EN ISO 9934-3).
Электромагниты серии HANSA имеют литой ударопрочный пластиковый корпус и соответствуют классу защиты IP65; поставляются для работы от сети переменного тока 230 В или с электропитанием 42В от дополнительного трансформатора. Они могут использоваться при максимальном времени включения 150 сек и максимальной относительной продолжительности включения (ОПВ) 50%, за исключением UM8 (60 сек/30% ОПВ). Электромагниты оснащены съемным кабелем во избежание его перегибов и изломов в месте соединения.
Назначение прибора:
Ручной ярмовой магнит UM 10/42 применяется для исследования поверхности (ферромагнитные материалы) методом порошковой дифектоскопии.
Межполючное расстояние | 135 мм |
Размер поперечного сечения полюса, мм | 25 х 25 мм |
Габаритные размеры | 210 х 110 х 46 мм |
Тангенсальная напряженность поля | 35 А/см |
Длина кабеля | 3 м |
Напряжение питания | 42 В |
Степень защиты | IP65 |
Подъемная сила | 90 Н |
Продолжительность включения | 50% |
Масса | 2,2 кг |

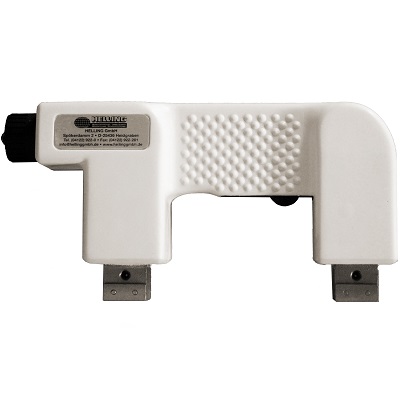

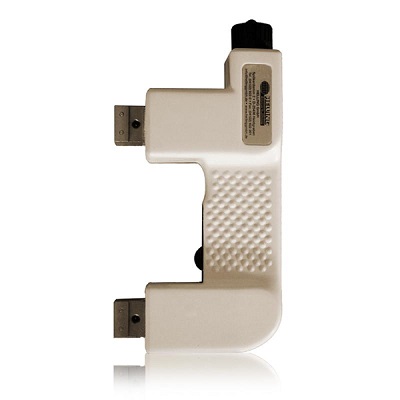

Магнит UM 10/42
