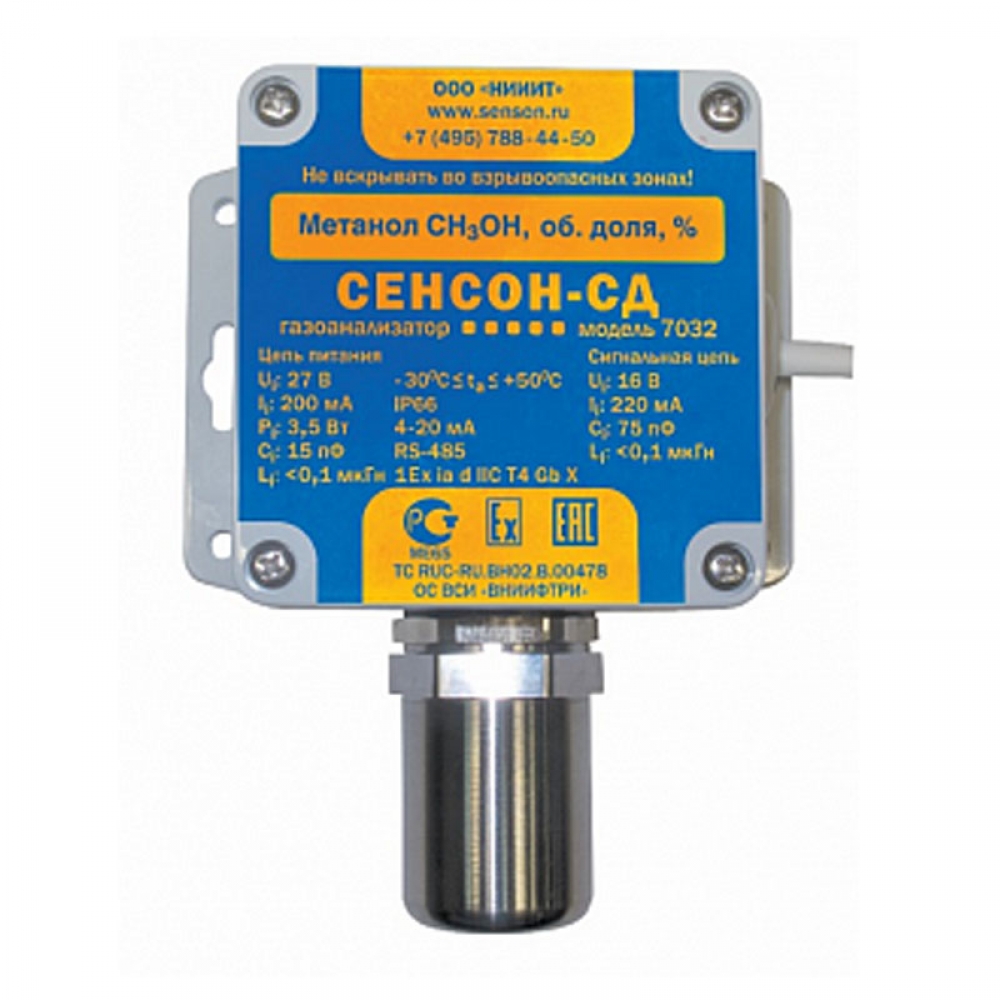

Сенсон-СД-7032-СМ-С3Н8-1-ТК — система газоаналитическая

Стационарный 1-канальный газоанализатор Сенсон-СД-7032-СМ-С3Н8 предназначен для непрерывного автоматического измерения содержания пропана в атмосфере промышленных предприятий

Область применения газоанализатора Сенсон-СД-7032-СМ-С3Н8

Сенсон-СД-7032-СМ-С3Н8 — взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа: на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений.

Метрологические характеристики газоанализаторов Сенсон-СД-7032-СМ-С3Н8

Значения порогов устанавливаются на заводе-изготовителе. Возможна установка других порогов в пределах диапазона измерения, что оговаривается при заказе газоанализатора.

Принцип действия газоанализаторов Сенсон-СД-7032

Работа газоанализаторов Сенсон-СД-7032 основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые) и/или отображаются на цифровом индикаторе.

В зависимости от измеряемых веществ, в датчиках используются газочувствительные сенсоры, основанные на различных принципах преобразования:

• электрохимический — на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
• термокаталитический — на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
• оптический — на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.

Установка газоанализаторов Сенсон-СД-7032

Высота установки выносных газоанализаторов Сенсон-СД-7032 зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики нужно устанавливать в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной — 150 см, для идущего по проходу — 180 см.

Располагать выносные датчики Сенсон-СД-7032 необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении газосигнализатора надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки скоростью более 0,1 м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью близкой к плотности воздуха — угарному газу, азоту и кислороду.

Газоанализатор Сенсон-СД-7032 поставляется в комплекте с кабелем длиной 1,8 м с многожильными медными проводами сечением 0,35 мм2 (кабель герметично впаян в цилиндр датчика). Он предназначен для подключения к коммутационному устройству (распределительной коробке). С помощью коммутационного устройства газоанализатор соединяют с источником питания и внешними устройствами контроля по каналу 4-20 мА с помощью кабеля сечением 0,35 до 2,5 мм2, с внешними исполнительными и сетевыми устройствами — кабелем сечением от 0,35 до 1,5 мм2.

Для подключения к токовому выходу 4-20 мА рекомендуется использовать экранированный медный провод сечением 1,5 мм2.

При параллельном подключении группы приборов по каналу RS-485 (соединение в шлейф) рекомендуем использовать два независимых кабеля: экранированный кабель с сечением жилы от 1,5 до 2,5 мм2 — для электропитания приборов, и экранированную витую пару — для получения цифровой информации по RS-485. Однако допустимо применение комбинированного кабеля, например, КУВ 6?0,35-100.

Габаритные размеры газоанализатора Сенсон-СД-7032 в пластиковом корпусе

 Газоанализатор Сенсон-СД-7032 — может подключаться к системам отображения информации и управления внешними устройствами. Например, к модулям коммутации, индикации, сопряжения и управления МКИУС, МКИУС-02 и МКИУС-03 во взрывобезопасном исполнении. Эти устройства подключаются к газоанализатору Сенсон-СД-7032 с помощью отдельного канала передачи данных (цепь RS-232TX) по одному проводу.

Модуль МКИУС позволяет отображать измеренную концентрацию на цифровом индикаторе. Кроме того, оно позволяет задавать два порога концентрации, при достижении которых срабатывает сигнализация — как светодиодная на лицевой панели прибора, так и внешняя, управляемая посредством «сухих» контактов реле. Устройство также снабжено светодиодным индикатором неисправности датчика и срабатывающим одновременно с ним нормально-замкнутым реле. Это реле замыкается и при отсутствии электропитания датчика. Для ввода пороговых значений предусмотрена встроенная кнопочная клавиатура. МКИУС снабжен коммутационным модулем, позволяющим подключать газосигнализатор Сенсон-СД-7032, а также внешние цепи питания, токовый выход 4-20 мА и 3 «сухих» контакта реле. Возможно также подключение внешнего устройства звуковой сигнализации (3 В, 150 мА). Однако в устройстве нет коммутационного пространства для подключения кабеля шины RS-485.

Модуль МКИУС-02 предназначен для управления внешними устройствами посредством «сухих» контактов реле. Он полностью аналогичен модулю МКИУС, но не имеет индикатора. Для ввода порогов необходимо использовать специальный пульт настройки (поставляется по запросу).
