Шаблоны радиусные

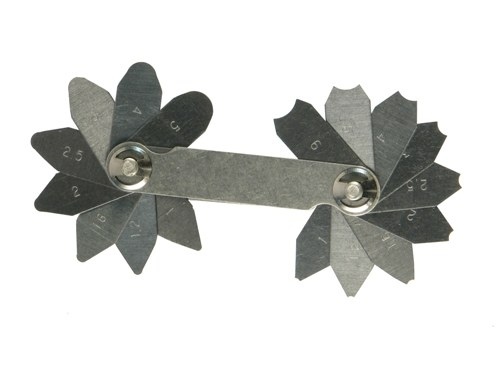

Радиусный шаблон это измерительный инструмент, предназначенный для определения радиуса выпуклых или вогнутых поверхностей. Шаблоны выпускаются в виде сдвоенной обоймы стальных пластин, имеющих эталонное значение радиуса кривизны. Измерение производится методом подбора соответствующего щупа путем прикладывания к измеряемой поверхности. Наборы радиусных шаблонов входят в состав Комплектов для визуального контроля ВИК.
Выпускается три типа наборов, которые отличаются диапазоном измеряемых радиусов.
- Шаблон радиусный №1 R=1.0 — 6.0мм
- Шаблон радиусный №2 R=8.0 — 25.0мм
- Шаблон радиусный №3 R=7.0 — 25.0мм
Общие требования к радиусным шаблонам определены ГОСТ 4126-48 (ГОСТ 4126-66). Шаблоны изготовлены в соответствии с ТУ 2-034-228-087.
Основные технические характеристики радиусных шаблонов №1,2,3:
| № пластин- шаблонов | Наборы | |||||
| №1 | №2 | №3 | ||||
| рабочие радиусы, мм | ||||||
| внеш | внутр | внеш | внутр | внеш | внутр | |
| 1 | 1.0 | 1.0 | 8 | 8 | 7 | 7 |
| 2 | 1.2 | 1.2 | 10 | 10 | 8 | 8 |
| 3 | 1.6 | 1.6 | 12 | 12 | 9 | 9 |
| 4 | 2.0 | 2.0 | 16 | 16 | 10 | 10 |
| 5 | 2.5 | 2.5 | 20 | 20 | 11 | 11 |
| 6 | 3.0 | 3.0 | 25 | 25 | 12 | 12 |
| 7 | 4.0 | 4.0 | — | — | 14 | 14 |
| 8 | 5.0 | 5.0 | — | — | 16 | 16 |
| 9 | 6.0 | 6.0 | — | — | 18 | 18 |
| 10 | — | — | — | — | 20 | 20 |
| 11 | — | — | — | — | 22 | 22 |
| 12 | — | — | — | — | 25 | 25 |
