Сигнализатор горючих газов СГГ-6М
Загрузка...
Сигнализатор горючих газов СГГ-6М предназначен для непрерывного автоматического контроля содержания топливных газов (природного по ГОСТ 5542-87 и газов углеводородных сжиженных по ГОСТ 20448-90) в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газoв.
Область применения: в помещениях котельных различной мощности, работающих на сжиженном или природном газах, а также в других производственных, административных и жилых помещениях.
Принцип работы — термохимический.
Способ забора пробы — диффузионный.
Тип сигнализатора — стационарный.

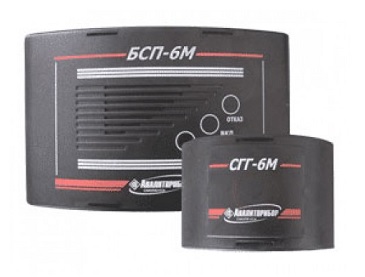

Сигнализатор СГГ-6М поставляется в комплекте с блоком питания и сигнализации БСП-6М (находится в ЗИП). БСП-6М осуществляет электропитание СГГ-6М, а также имеет возможность подключения электромагнитных клапанов и вторичных приборов. Выдает световую и звуковую сигнализацию.
Отличительные особенности СГГ-6М:
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- возможность самостоятельной установки потребителем порога сигнализации — 10 или 20% НКПР;
- возможность самостоятельной установки режимов работы после включения прибора — автоматический переход в рабочий режим с открытием сетевого клапана — «о» или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки «сброс» — «в»;
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- срок службы чувствительного элемента на горючие газы -не менее 5 лет;
- межповерочный и межкалибровочный интервалы 1 год;
- автокалибровка нуля при включении или раз в 14 дней.
Сигнализатор горючих газов СГГ-6М характеристики:
СГГ-6М:
| Характеристики | Значения | Примечание |
| Пороги срабатывания сигнализации (по метану), % НКПР | 10 20 | устанавливается потребителем |
| Абсолютная погрешность, % НКПР, не более | ± 5 | |
| Время срабатывания сигнализации, с, не более | 15 | |
| Период работы без технического обслуживания, месяцев | 12 | |
| Потребляемая мощность, Вт, не более | 5 | |
| Время прогрева сигнализатора, мин., не более | 5 | |
| Расстояние между СГГ-6М и БСП-6М, м | до 200 | |
| Рабочий температурный диапазон, °С | от -10 до +50 | |
| Степень защиты | IP30 | |
| Габаритные размеры, мм, не более | 70х50х110 | |
| Масса, кг, не более | 0,5 | |
| Средний срок службы датчика, лет | 5 |
Основные технические характеристики БСП-6М:
| Характеристики | Значения | Примечание |
| Рабочий температурный диапазон, °С | от -10 до +50 | |
| Напряжение питания, В | от 150 до 253 | частотой 50±1 Гц |
| Потребляемая мощность, ВА, не более | 6 | при подключении СГГ-6М |
| Нагрузочная способность реле | -30 В; 2,5 А 220 В; 5 А | |
| Номинальное выходное напряжение, В | 12 | для питания СГГ-6М |
| Уровень звукового давления, дБ, не менее | 70 | расстояние 1 м от блока |
| Время задержки срабатывания, с, не более | 0,3 | |
| Степень защиты | IP30 | |
| Габаритные размеры, мм, не более | 200х70х140 | масса 0,8 кг |
Сигнализатор горючих газов СГГ-6М комплект поставки:
- Датчик СГГ-6М;
- Блок сигнализации и питания БСП-6М;
- Принадлежности и запасные части;
- Эксплуатационная и техническая документация.
