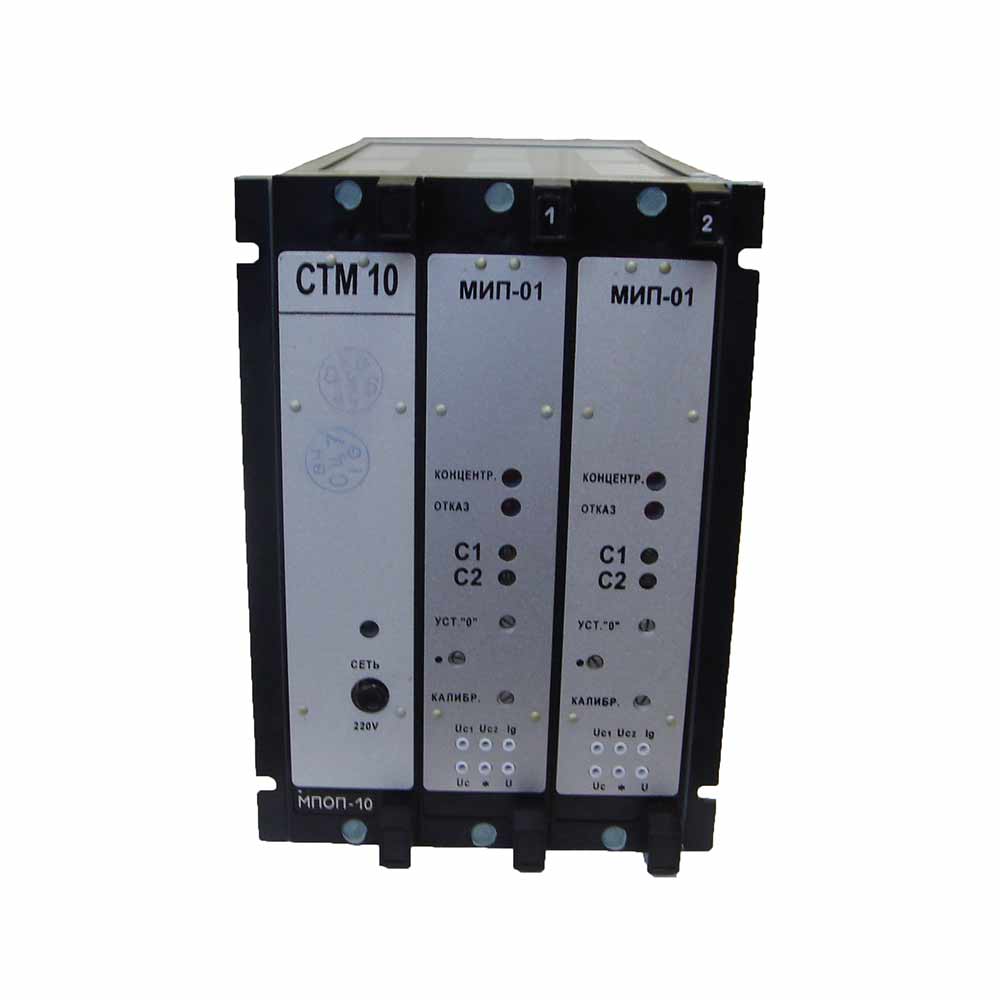

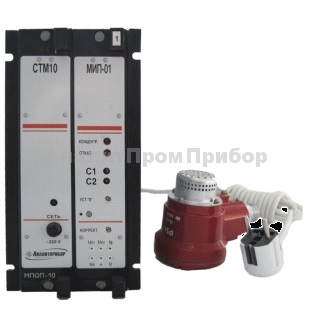

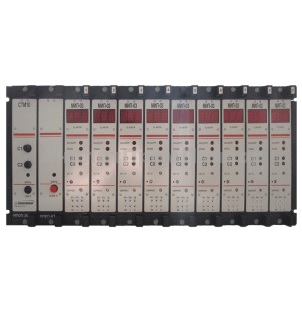

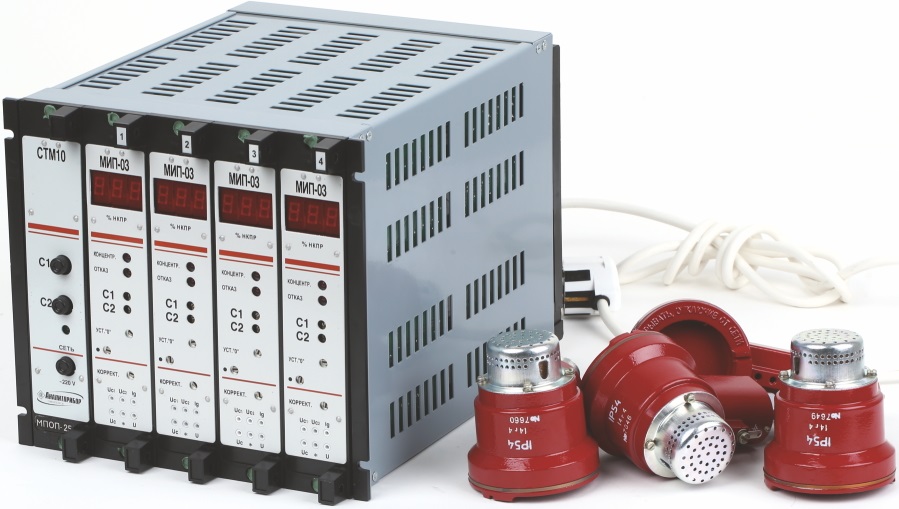

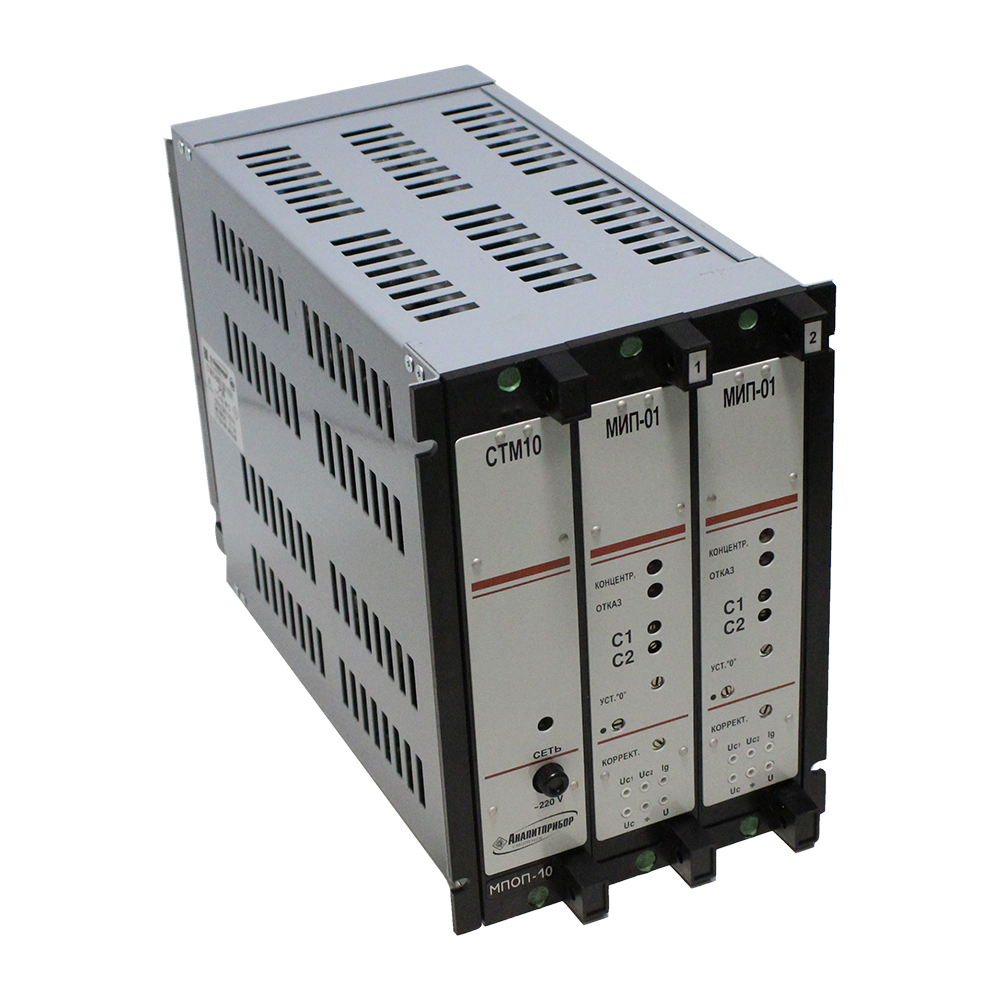

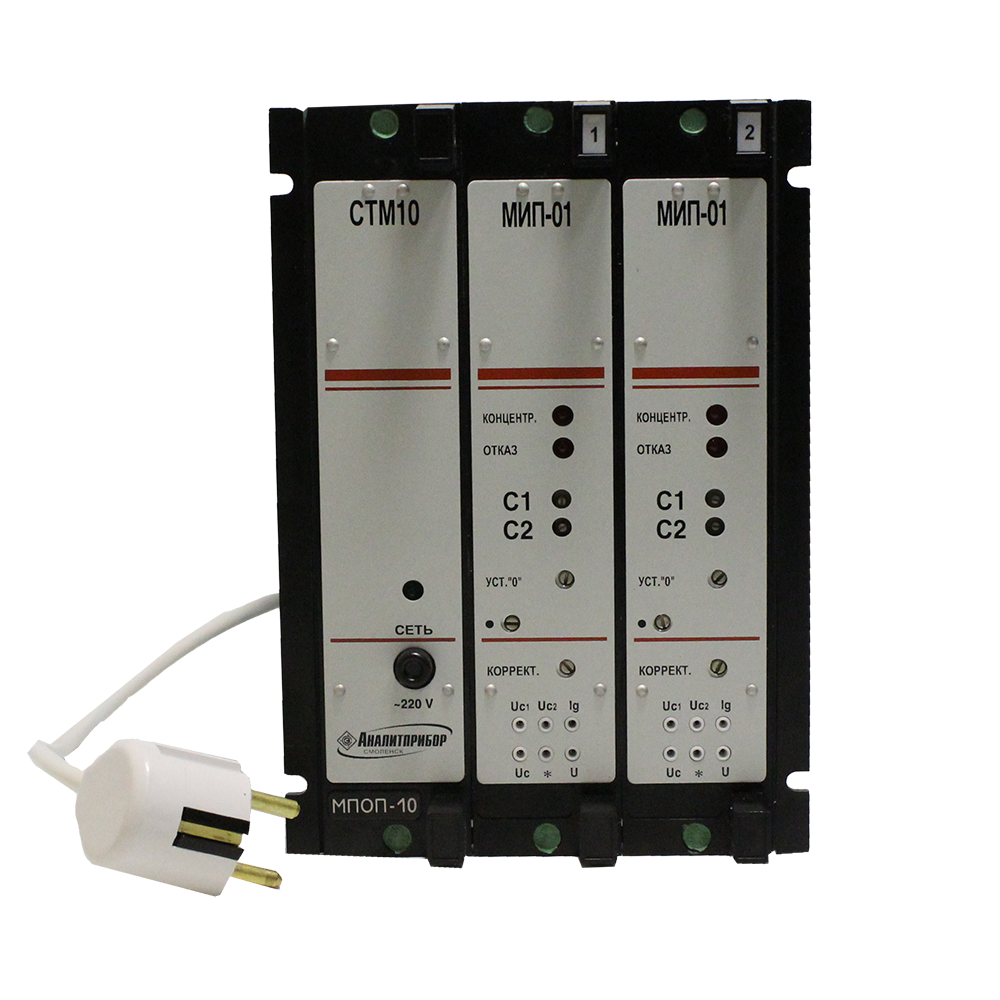

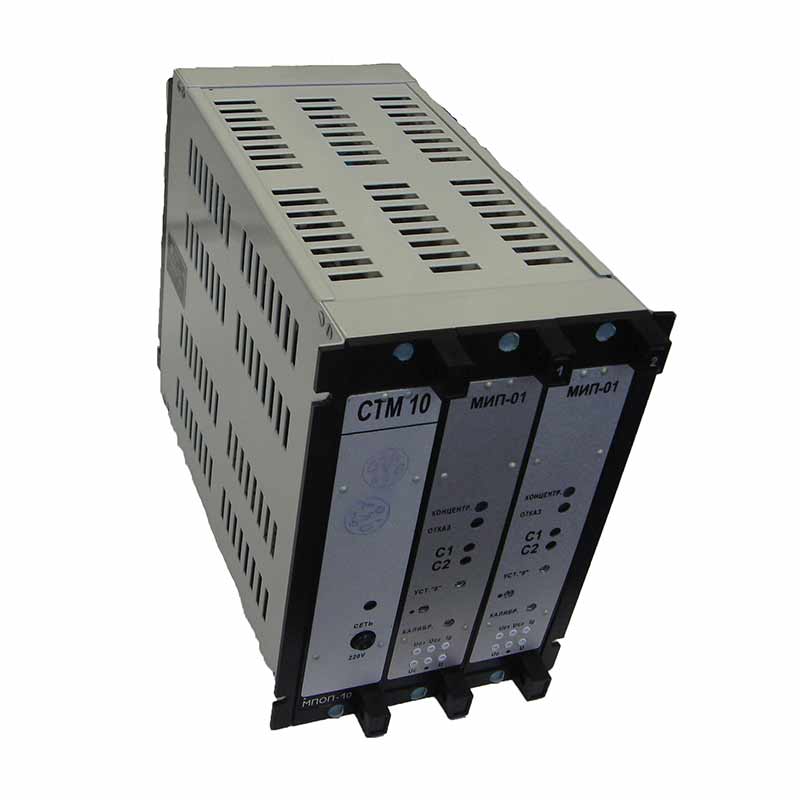

Сигнализатор горючих газов СТМ-10
Сигнализатор горючих газов СТМ-10 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.
Область применения: в...
Загрузка...по запросу
по запросу
Сигнализатор горючих газов СТМ-10 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.
Область применения: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.
- Тип газоанализатора — стационарный.
- Принцип работы — термохимический.
Исполнения сигнализаторов — СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где
- N — количество каналов от 1 до 10;
- (Р) — наличие резервного блока питания для нечетного количества каналов;
- Д(П) — диффузионный (принудительный) забор пробы;
- Ц(Б) — наличие (отсутствие) цифровой индикации на лицевой панели канала;
- (Н) — наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
- (Г) — исполнение с поверочным компонентом гексаном;
- (М) — с резервным Р блоком питания соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта.
Датчики сигнализаторов СТМ-10 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxdIICT4.
Сигнализаторы имеют световую сигнализацию на лицевой панели по каждому каналу при достижении пороговых концентраций горючих газов или неисправности датчика.
СТМ-10:
| Характеристики | Значения | Примечание | |
| Диапазон измерения,% НКПР | 0 — 50 | ||
| Диапазон сигнальных концентраций, % НКПР | 5 — 50 | ||
| Стандартная установка порогов СТМ 10, | 1-й | 2-й | пороги регулируемые |
| % НКПР | 7 | 11 | |
| Основная абсолютная погрешность, % НКПР не более: | |||
| — для измерения | ± 5 | ||
| — для срабатывания сигнализации | ± 1 | ||
| Время срабатывания сигнализации, с, не более | 10 | ||
| Время прогрева сигнализатора СТМ-10, мин, не более | 5 | ||
| Время непрерывной работы без технического обслуживания и ручного корректирования, ч | 1080 | ||
| Срабатывание «сухих» контактов реле при срабатывании сигнализации: | |||
| — предварительной | одна группа | на каждом канале | |
| — аварийной | две группы | на каждом канале | |
| — неисправности | две группы | на блоке питания | |
| Выходной унифицированный сигнал, В | 0 — 1 | устанавливается конечным потребителем с помощью перемычки | |
| Токовый выходной сигнал, мА | 4 — 20 | ||
| Температура окружающей среды, °С: | |||
| — для блока питания и сигнализации | от 0 до +50 | для климатических исполнений УХЛ4.2, ТВ4.2, ОМ4.2 | |
| от -45 до +50 | климатика УХЛ3.1, модификация с Н | ||
| — для выносного датчика (ВД) | от -60 до +50 | УХЛ1, ОМ4 | |
| от 0 до +50 | ТВ3 | ||
| — для блока датчика | от 0 до +50 | принудительная подача пробы, климатика УХЛ4, ТВ3 | |
| Степень защиты от воздействия пыли и влаги: | |||
| — корпус датчика | IP54 | ||
| — газопроницаемый стакан датчика | IP21 | ||
| — блок сигнализации и питания | IP20 | ||
| Маркировка взрывозащиты блока датчика | IExdIICT4 | по ГОСТ Р. 51330.0-99 | |
| Устойчивость к механическим воздействиям | Группа L3 | по ГОСТ 12997-84 | |
| Линия связи: | |||
| — сечении жилы, мм2, не менее | 1,5 | для связи датчиков с блоком питания | |
| — сопротивление жилы, Ом, не более | 10 | ||
| Число проводников линии связи | 4 | ||
| Питание СТМ-10, В: | |||
| — переменное | 220 | ||
| — резервное постоянное | 24 | для модификаций Р | |
| Потребляемая мощность на один канал, Вт, не более | 10 | ||
| Средняя наработка на отказ по каждому каналу, ч | 30000 | ||
| Интервал между калибровками СТМ-10, дней | 45 | ||
| Межповерочный интервал, лет | 1 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Гарантия, мес. | 12 | исчисляется с момента даты отгрузки Заказчику | |
Дополнительные технические характеристики:
| Варианты исполнения | Количество каналов | Потребляемая мощность СТМ 10, В·А (Вт) | Габаритные размеры, мм | Масса, кг |
| СТМ-10-0001 Д(П) Ц(Б) (Н), (Г)-0201ДЦ | 1 | 10 | 100×202×282 | 2,1 |
| СТМ-10-0001(Р)Д(П)Ц(Б)(Н)(М)(Г) | 1 | 10 (10) | 140×202×282 | 3,2 |
| СТМ-10-0002 Д(П)Ц(Б)(Г) | 2 | 15 | 140×202×282 | 3 |
| СТМ-10-0003 (Р)Д(П)Ц(Б)(М)(Г) | 3 | 20 (20) | 220×202×282 | 4,7 |
| СТМ-10-0004 Д(П)Ц(Б)(Н)(Г) | 4 | 25 | 220×202×282 | 4,5 |
| СТМ-10-0005 (Р)Д(П)Ц(Б)(М)(Г) | 5 | 30 (28) | 300×202×282 | 5,5 |
| СТМ-10-0006 Д(П)Ц(Б)(Г) | 6 | 36 | 300×202×282 | 5,3 |
| СТМ-10-0007 (Р)Д(П)Ц(Б)(М)(Г) | 7 | 42 (40) | 380×202×282 | 9,2 |
| СТМ-10-0008 Д(П)Ц(Б)(Г) | 8 | 48 | 380×202×282 | 9 |
| СТМ-10-0009 (Р)Д(П)Ц(Б)(М)(Г) | 9 | 54 (50) | 460×202×282 | 12,2 |
| СТМ-10-0010 Д(П)Ц(Б)(Г) | 10 | 60 | 460×202×282 | 12 |
| Датчик (для модификации Д) | — | — | 137×72×71 | 0,6 |
| Блок датчика (для модификации П) | — | — | 290×160×260 | 2,95 |
Комплект поставки СТМ-10:
- блок сигнализации и питания БСП;
- датчики (блоки датчиков для принудительного забора) и модули МИП в количестве N;
- модуль преобразователь резервного питания МПРП (сигнализаторы с резервным блоком питания);
- комплект ЗИП согласно варианту исполнения сигнализаторов, ведомость ЗИП;
- эксплуатационная документация (руководство по эксплуатации 2.840.069 РЭ);
- формуляр 2.840.069 ФО.
