Система анализа изоляции PCM+

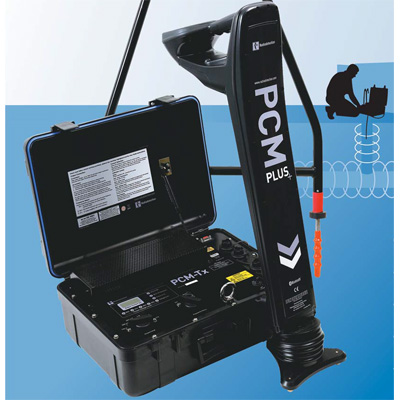

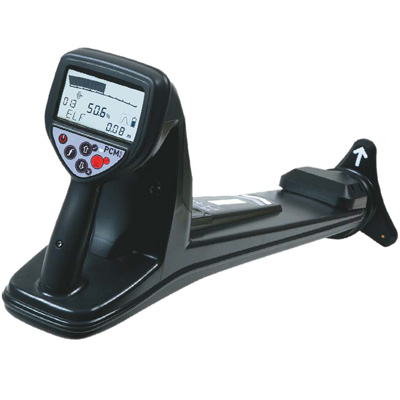

Система PCM+ состоит из портативного генератора и ручного приемника. Генератор соединен со станцией катодной защиты, подающей специальный сигнал «почти» постоянного тока в трубопровод. Приемник определяет этот особый сигнал на расстоянии до 30 км, идентифицируя положение и глубину залегания трубы.

После определения положения трубы, техник может составить карту утечек тока по трубе, отобразить амплитуды сигнала и направление, которые позволяют быстро идентифицировать дефекты покрытия.

После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки может быть точно установлено положение и глубина залегания повреждения в пределах 1 м.

Система PCM+ позволяет легко и точно локализовать и картографировать трубопровод даже в таких областях, где имеется контакт с другими металлическими конструкциями, электрические помехи или области с массовым скоплением коммуникаций. При этом система обеспечивает одновременное измерение наводимого тока и градиента напряжения переменного тока.

Это позволяет исключить необходимость работ оператора по установке «диапазонов тока» и ручных вычислений для определения токов катодной защиты вдоль трубы, которые обычно требуют прямого подключения.

Каждый раз, когда система PCM+ выполняет картографирование в любом из режимов, а также при сохранении и отображении информации на дисплее приемника, все полученные данные могут быть отправлены через Bluetooth® в РС или в дополнительный «карманный» компьютер (с GPS) и отображены в различном графическом формате для выполнения быстрого анализа.

Система PCM+ и ее дополнительное оборудование – точный, быстродействующий и надежный инструмент для картографирования токов систем катодной защиты.
