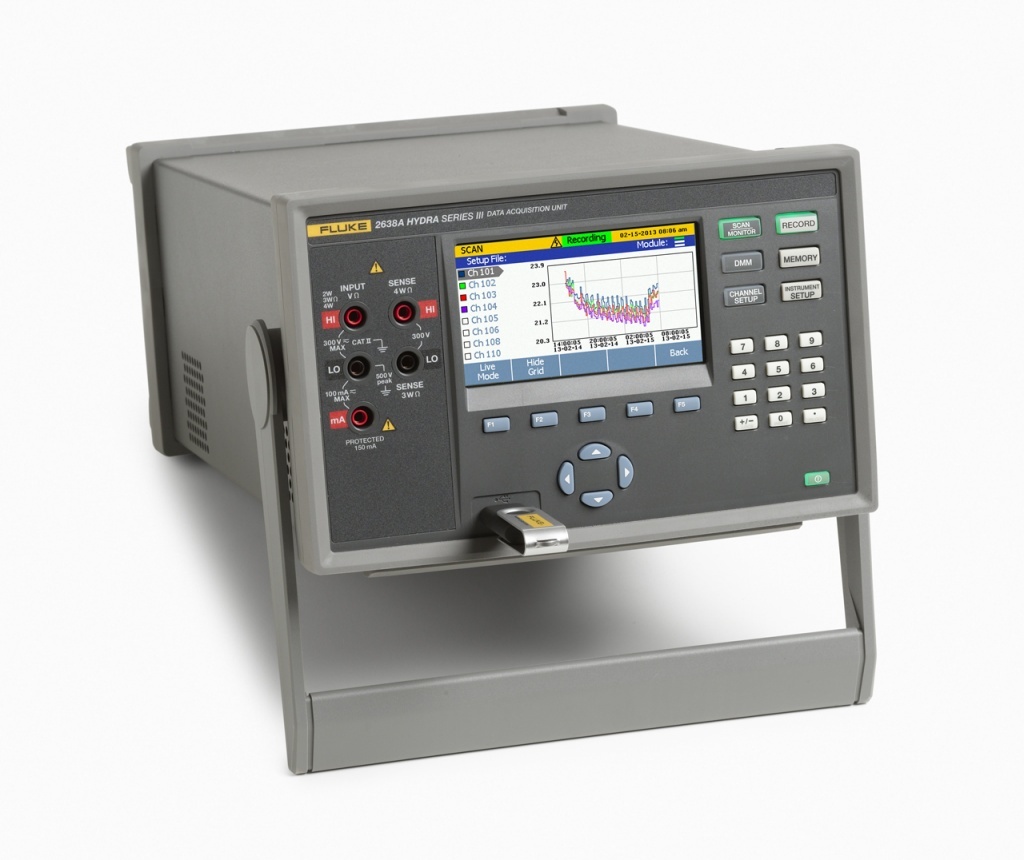

Система сбора данных Fluke 2638A/20/C 220 Hydra Series III
Загрузка...
Система сбора данных Fluke 2638A/20/C 220 Hydra Series III характеризуется высокой точностью и поставляется с аккредитованной калибровкой, благодаря чему может использоваться как для диагностических работ, так и в сфере метрологии. С помощью этого мобильного устройства можно выполнять считывание показаний с датчиков в режиме сканирования с сохранением данных во внутренней памяти или на внешнем носителе, просматривать статистику с помощью функции мониторинга, а также производить контактные измерения в режиме DMM без отдельного мультиметра.
Функциональные особенности
Модель Fluke 2638A/20/C 220 комплектуется одним быстросъемным разъемом 2638A-100. Помимо 20 универсальных каналов для подключения датчиков, он снабжен двумя парами входов с низкой нагрузкой, которые позволяют выполнять токовые измерения с повышенной точностью. Функция аварийной сигнализации с двумя настраиваемыми уровнями для каждого канала системы сбора данных может использоваться для выдачи команд на внешние устройства. Наличие устройства компенсации холодного спая дает возможность выполнять аттестацию температуры. Калибровочные данные сохраняются в файле тестовых настроек, обеспечивая метрологическую прослеживаемость.
Отличия Fluke 2638A/20/C 220 от регистраторов Hydra предыдущего поколения
- Улучшенная наглядность – на цветном дисплее в режимах сканирования и мультиметра могут отображаться не только цифровые данные, но и показания в виде графиков и диаграмм, что обеспечивает повышенную информативность и упрощает анализ результатов.
- Оптимизированная эргономика – за счет четкой группировки клавиш управления и навигации достигается интуитивная понятность обращения с прибором. Дополнительная цифровая клавиатура ускоряет ввод данных.
- Повышенная функциональность – помимо основного контура для контроля силы тока, напряжения, сопротивления и частоты в режиме мультиметра, прибор снабжен отдельным входом для токовых измерений малых номиналов, до 100 мА, а также дополнительными клеммами для реализации 3- и 4-проводного подключения датчиков с режимом компенсации, позволяя добиться более высокой точности результатов.
- Расширенные коммуникационные возможности – модель оснащена портами USB и LAN для коммуникации с другими устройствами и реализации дистанционного управления. Подключение внешних носителей информации осуществляется через USB-хост на передней панели.
Технические характеристики Fluke 2638A/20/C 220 Hydra Series III:
| Fluke 2638A/20/C 220 | |
|---|---|
| Напряжение постоянного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,0024 % |
| Напряжение переменного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,11 % |
| Сопротивление | Диапазон: от 100 Ом до 100 МОм Разрешение: от 0,1 мОм до 100 Ом |
| Частота | Диапазон: от 20 Гц до 1 МГц Точность: 0,01 % |
| Резистивный датчик температуры (Pt 100) | Диапазон: –200 °C Разрешение: 0,001 °C Точность: 0,016 °C |
| Термопары J | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,53 °C |
| Термопары K | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,60 °C |
| Термопары T | Диапазон: –270 °C до 400 °C Разрешение: 0,01 °C Точность: 0,62 °C |
| Типы термопар | R, S, N, E, B, C, D, G, L, M, U, W |
| Емкость канала | Аналоговые входы: от 22 до 66 каналов; 8 цифровых вводов-выводов и 6 выходов аварийных сигналов (TTL) Сумматор: 1 |
| Электропитание | Напряжение: 100 В до 264 А в 4 моделях питания по выбору (100 В, 120 В, 220 В, 240 В) Частота: от 47 Гц до 440 Гц (автоматическое распознавание при включении) Потребляемая мощность: 34 В А пик (24 Вт среднее) |
| Связь | LAN: 10/100 Мб TCPIP DHCP Удаленные команды: набор команд SCPI |
| Внутренняя память | 57 тысяч сканирований; 1000 файлов настройки |
| Безопасность файлов | Двойной уровень, администратор, пять защищенных паролем пользователей, статус гостя |
| Выходы аварийных сигналов | 6 выходов аварийных сигналов TTL — назначается на один или несколько каналов |
| Установки аварийных сигналов | 2 назначаемых установки на канал, высокий-низкий, высокий-высокий, низкий-низкий |
| Языковые меню | Английский, китайский, французский, немецкий, японский, корейский, португальский, русский, испанский |
| Рабочая температура | от 0 °C до 50 °C |
| Температура хранения | от 20 °C до 70 °C |
| Прогрев | один час до достижения паспортных характеристик погрешности |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 28 °C < 90 %; от 28 °C до 40 °C < 75 %; от 40 °C до 50 °C < 50 % Хранение: от 20 °C до 70 °C < 95 % |
| Масса | 6 кг |
| Габариты | 150 мм x 285 мм x 385 мм |
| Стандартная высота стойки | 3 U |
Комплект поставки Fluke 2638A/20/C 220 Hydra Series III:
- Система для сбора данных Fluke 2638A/20/C 220 с 20 универсальными каналами, включая одну релейную плату (2638A-RLY) и один разъем 2638A-100
- Измерительные провода
- Инструкция по эксплуатации
- Информация по технике безопасности и регистрация для гарантии на компакт-диске
- Кабель питания
- Отвертка и отчет с данными о контролируемой калибровке
