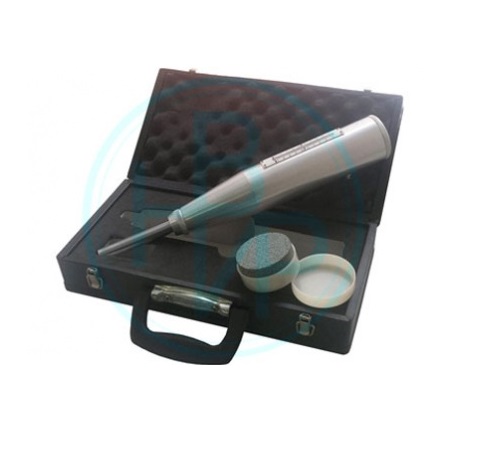

Склерометр ОМШ-1
Загрузка...Склерометр ОМШ-1 предназначен для определения прочности бетона на сжатие в диапазоне 5-50 МПа в бетонных и железобетонных конструкциях и изделиях методом упругого отскока по ГОСТ 22690.1. —77, ГОСТ 22690-88.
Принцип действия склерометра ОМШ-1 основан на ударе с нормированной энергией бойка о поверхность бетона и измерении высоты eго отскока (H) в условных единицах шкалы прибора, являющейся косвенной характеристикой прочности бетона на сжатие.
Прочность бетона определяют по градуировочным зависимостям между высотой отскока и прочностью бетона на сжатие, заранее установленным путем параллельных испытаний контрольных кубов бетона склерометром и в прессе по ГОСТ 10180-78.
Склерометр ОМШ-1 является восстанавливаемым ремонтируемым изделием и может эксплуатироваться в закрытых помещениях и на открытом воздухе.
Номинальные значения климатических факторов:
для эксплуатации в рабочем состоянии по ГОСТ 15150-69 для вида климатического исполнения VXЛI, но при этом нижнее значение температуры окружающего воздуха —10 °С;
при хранении по ГОСТ 15150-69 дли вида климатического исполнения 2©;
при транспортировании (в транспортной упаковке) — по ГОСТ 15150-69 для условий хранения 8 (ОЖЗ)
Склерометр ОМШ-1 можно транспортировать любым видом транспорта, кроме морского.
| Склерометр ОМШ-1 позволяет проводить испытания бетона на прочность: | в контрольных бетонных кубах в бетонных и железобетонных изделиях и конструкциях. |
| Энергия удара склерометра ОМШ-1: | не менее 1,8 Дж. |
| Усилие сжатия пружины для удара слерометра ОМШ-1: | не более 70 Н. |
| Высота отскока: | В условных единицах склерометра |
| Цена одного деления шкалы склерометра ОМШ-1: | 2 условные единицы |
| Высота отскока бойка склерометра ОМШ-1 при ударе на наковальне: | OH-1 (±2) усл. ед. шкалы склерометра |
| Вариация показаний при измерении высоты отскока на наковальне: | не превышает ±2 усл. ед. шкалы склерометра (одно деление) |
| Твердость рабочих поверхностей бойка и индентора: | ниже HRC, 57-60 |
| Шероховатость ударной части индентора: | не более 10 мкм. |
| Радиус сферы индентора: | (25±5) мм |
| Габаритные размеры склерометра ОМШ-1: | не более 364 х 68 х 55 мм. |
| Масса склерометра ОМШ-1: | не более 1,5 кг. |
Изготовитель гарантирует соответствие склерометра ОМШ-1 требованиям технических условий ВК 15.00.000 ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации склерометра — 12 месяцев со дня продажи.
