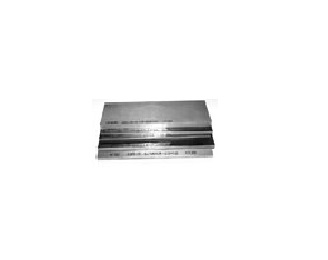

СОП с зарубками плоский толщиной свыше 20 мм — стандартный образец предприятия

СОП плоские изготавливаются с одной или двумя зарубками. Геометрические размеры самих СОПов (толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля.

Все стандартные образцы поставляются со свидетельствами о калибровке.

Образцы изготавливаются из сталей следующих марок:

• ст.20,
• ст.3,
• ст.09Г2С.

Возможно изготовление СОП из материалов заказчика, аналогичных материалам контролируемых изделий, и изготовление до 4-х зарубок на образце, по 4-м документам.

Все образцы изготавливаются в соответствии с ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» по следующим нормативным документам:

• РД 34.17.302-97 (ОП-501 ЦД-97) «Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения»;
• РД РОСЭК-001-96 «Машины грузоподъемные. Конструкции металлические. Контроль ультразвуковой. Основные положения»;
• СТО 00220256-005-2005 «Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля»;
• СНиП 3.05.03-85 (2000) «Тепловые сети»;
• ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть 1»;
• ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов»;
• СТО Газпром-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов»;
• РДИ 38.18.016-94 «Инструкция по УЗК сварных соединений технологического оборудования»;
• РД «АК Транснефть»-2006 «Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров»;
• РД-19.100.00-КТН-001-10 (взамен 046, с 2010 года) «Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов»;
• ОСТ-32-100-87 «Ультразвуковой контроль швов сварных соединений мостов, локомотивов и вагонов»;
• СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;
• ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»;
• РД 153-34.1-003-01(РТМ-1С) «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования»;
• и другим стандартам.
