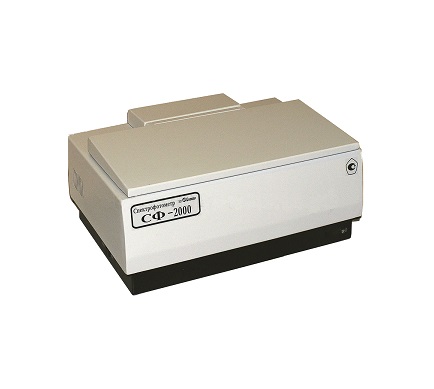

СПЕКТРОФОТОМЕТР СФ-2000
Загрузка...
Спектрофотометр СФ-2000 — это спектрофотометр с диодной матрицей. Новые конструктивные решения, примененные в конструкции СФ-2000, позволили достичь оптимального баланса между быстродействием, компактностью и точностью работы.
Конструкция прибора такова, что УФ- и видимый каналы работают совершенно раздельно, что исключает их взаимное влияние. Все элементы, влияющие на фокусировку, выделение спектрального интервала и детектирование индивидуально оптимизированы для каждого из каналов.
В спектрофотометре используются высококлассные оптические элементы с кварцевым покрытием для получения выдающихся характеристик пропускания с минимальным светорассеянием. Оптический луч сфокусирован таким образом, что в кюветном отделении свет проходит только через нижнюю часть кюветы, и для измерения достаточно наливать пробу всего лишь на высоту 1 см, т.е. для стандартной кюветы К10 достаточно всего 1 мл пробы. Это особенно важно при использовании спектрофотометра в лабораториях медицинских учреждений.
В качестве источников УФ-излучения используются качественные дейтериевые лампы Hamamatsu (Япония), а в канале видимого света — галогеновые лампы Philips, имеющие превосходные характеристики свечения и надежности. Таким образом, Вы можете быть уверены, что даже при интенсивной работе необходимость замены источников излучения в связи с выработкой их ресурса возникнет нескоро. Операция замены ламп предельно проста — мы предусмотрели специальную конструкцию быстросъемных держателей. А использование источников из комплекта ЗИП вообще исключает необходимость оптимизации положения лампы (юстировки).
Детекторами излучения служат ПЗС-линейки с высокими параметрами по чувствительности и разрешению. Совместно с точнейшими технологиями обработки оптических элементов и новыми решениями в оптической схеме это обеспечивает уровень спектрального разрешения, достаточный для лабораторных измерений, в т.ч. в фармацевтической отрасли. Спектральная ширина щели 1 нм означает, что Вы фиксируете практически любой спектр без искажений, связанных с «размытием» оптической плотности в узких спектральных полосах. Измерение некоторых участков спектра на приборах с большей спектральной шириной щели может привести к искажению значений оптической плотности на выбранных длинах волн.
Основные режимы работы:
- Регистрация спектров поглощения
Измерение оптической плотности (или пропускания) на выбранных длинах волн. Измерение спектров пропускания и поглощения. Работа с графическим представлением спектра (изменение масштаба, отметка экстремумов, сравнение спектров), математическая обработка спектров в т.ч. экспорт массива данных в программы сторонних разработчиков (MS Excel, MathLab и др.)
- Определение концентраций
Автоматизированное построение градуировочного графика по нескольким сериям измерений стандартов. Предусмотрена возможность выборочного повторения измерения определенного стандарта в указанной пользователем серии. Вывод массива данных в другие программы для детального статистического расчета градуировочных коэффициентов.
- Определение скорости реакций
Построение кинетических кривых для нескольких образцов одновременно. Гибкие условия старта измерительной процедуры — время начальной задержки задается пользователем. Вычисление кинетики в зависимости от выбранного временного интервала. Экспорт данных.
Программное обеспечение позволяет сохранять данные на жесткий диск компьютера. Для удобства поиска нужных записей ведется специализированная база данных.
Описание возможностей программного обеспечения СФ-2000:
- Быстрое и удобное определение оптических плотностей на одной или нескольких длинах волн
- Измерение спектров поглощения и пропускания с заданным уровнем сглаживания
- Работа с графическим изображением спектра – изменение масштаба, поиск экстремумов и т.д.
- Автоматизированное построение калибровочных графиков (градуировок) и определение концентраций
- Расчет калибровочных коэффициентов по нескольким сериям
- Построение кинетических кривых (в т.ч. для многоволновой кинетики)
- Математическая обработка результатов, конструктор формул
- Печать результатов в простом и понятном виде
- Экспорт данных в другие программы, например, в MS Excel
| Спектральный диапазон измерений, нм | 190 — 1100 |
| Оптическая схема | Однолучевая |
| Монохроматор | Аберрационно-скорректированная вогнутая нарезная решетка |
| Диапазон измерения (Фотометрический диапазон) | |
| -коэффициентов пропускания, % | 0,1 — 200 |
| -оптической плотности, ед. ОП | -0,3 — 3,0 |
| Фотометрическая точность | |
| -при измерении коэффициентов пропускания, % | +0,1 при 10% у 550 нм |
| -при измерении оптической плотности, ед. ОП | +0,005 при ОП=1,0 у 550 нм |
| Фотометрическая воспроизводимость | |
| -при измерении коэффициентов пропускания, % | 0,01 при 10% у 550 нм |
| -при измерении оптической плотности, ед. ОП | 0,0005 при ОП=1,0 у 550 нм |
| Погрешность установки длин волн, нм | |
| -в диапазоне от 200 до 390 нм | +0,4 |
| -в диапазоне от 390 до 1100 нм | +0,8 |
| Точность воспроизведения длины волны, нм | 0,004 |
| Наименьшая спектральной ширина щели, нм | 1,0 |
| Скорость сканирования, нм/мин | прибл. 9100 |
| Стабильность базовой линии, ед. ОП/ч | 0,0005 |
| Коррекция базовой линии | Автоматическая корректировка базовой линии |
| Кюветное отделение | |
| -число образцов | 10 |
| -смена образцов | автоматическая |
| -термостатирование, °С | только для СФ-2000-02 |
| Габаритные размеры, мм, не более | 450х320х180 |
| Масса, кг, не более | 10 |
| Потребляемая мощность, В·А, не более | 100 |
| Питание | 220 В, 50 Гц |
Комплект поставки
- 2 кварцевые кюветы К10.
- Держатель кювет СФ с длиной оптического пути от 1 до 10 мм. Комплектуется фиксирующей планкой.
- Держатель кювет КФК с длиной оптического пути от 20 до 50 мм. Комплектуется фиксирующей планкой.
- Кабель USB для подключения к современному компьютеру.
- Программное обеспечение на компакт-диске.
- Запасной источник излучения для обеспечения длительной бесперебойной работы
- Печатный экземпляр руководства по эксплуатации
Опционально для спектрофотометра СФ-2000 предлагаются:
- Тестовый образец ПС7 для быстрой проверки калибровки прибора.
- приставка зеркального и диффузного отражения СФО-2000, предназначенная для исследования зеркального и диффузного отражения при различной геометрии освещения и отражения;
- держатели твердых образцов;
- держатели кювет типа СФ с длиной оптического пути более 10 мм;
- штатив для размещения кювет;
- Кабель COM для подключения к устаревшим компьютерам, не имеющим USB порта;
- дополнительные отъюстированные источники излучения;
- кюветы любых типов, размеров, из кварцевого и оптического стекла.
