СПРУТ ШСУ-2, штатив-манипулятор для р/а
Штатив — манипулятор СПРУТ ШСУ-2 используется для перемещения и полуавтоматического пространственного позиционирования рентгеновского аппарата относительно исследуемого объекта. Приспособление предназначено для проведения рентгенографического контроля на производстве в цеховых условиях.

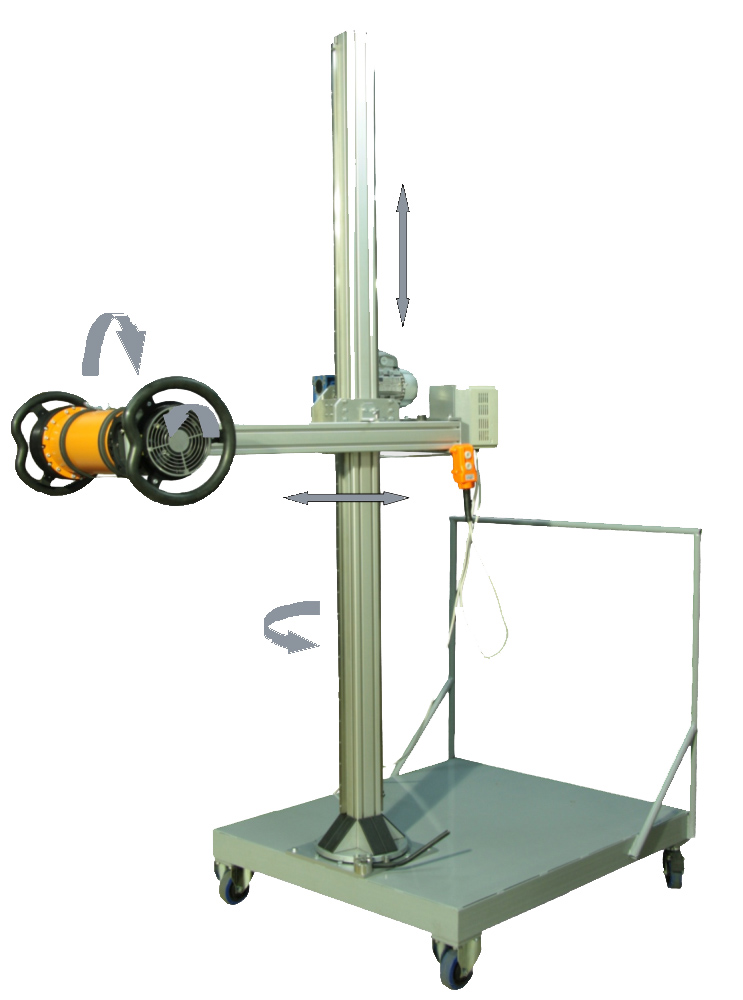

Штатив СПРУТ ШСУ-2 представляет собой тележку со стойкой и размещённой на ней выносной стрелой. Вертикальное движение стрелы вдоль стойки штатива осуществляется при помощи мотора — редуктора с пультом управления. Горизонтальное движение стрелы и поворот закреплённого на ней рентгеновского аппарата в вертикальной плоскости осуществляются с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором. Таким образом, при использовании штатива — манипулятора СПРУТ ШСУ-2 возможно расположение рентгеновского аппарата в любой плоскости относительно объекта контроля на необходимой высоте (в пределах высоты хода стрелы).
Для установки аппарата и его фиксации на штативе — манипуляторе могут быть использованы ремни с храповым механизмом, жёсткие кольца с зажимами, ленты с защёлкой.
На штативе — манипуляторе можно размещать рентгеновские аппараты постоянного тока Site-X, Bosello, Eresco, Baltospot, ICM, РПД и другие с массой излучателя до 400 килограмм.
Технические характеристики:
Габаритные размеры (Д×Ш×В), мм | штатива-манипулятора без стрелы | 1150×1000×2624 |
штатива-манипулятора с максимальным выносом стрелы | 1800×1000×2624 | |
Высота расположения центра подъемного механизма, мм | минимальная | 410 |
максимальная | 2360 | |
Максимальная высота подъема окна рентгеновского аппарата при вертикальном расположении, мм | 2625 | |
Угол вращения, град | рентгеновского аппарата в вертикальной плоскости | 360 |
стойки штатива относительно собственной оси | 360 | |
Скорость подъема, мм/сек. | 35 | |
Максимальный вес излучателя, кг | 110 | |
Грузоподъемность на платформе, кг | 400 | |
Клиренс платформы, мм | 140 | |
Диапазон перемещения стрелы, мм | 530 | |
Масса штатива-тележки, кг | 140 |
