Стационарный газоанализатор PrimaXI
Загрузка...Стационарный газоанализатор PrimaX применяется для измерения токсичных и горючих газов, а также кислорода.
Измеряемые вещества: Метан (СН4), Пропан (С3Н8), Кислород (О2), Угарный газ (СО), Сероводород (H2S), Аммиак (NH3), Хлор (Cl2), Диоксид серы (SO2), Цианистый водород (HCN), Хлористый водород (HCl), Фтористый водород (HF), Водород (Н2), Диоксид азота (NO2), Оксид азота (NО), Фосфин (PH3), Силан (SiH4), Бромоводород (HBr), Тетрагидрид германия (GеH4), Фтор (F2), Диборан (В2Н6), Бром (Br2), Арсин (AsH3).
Принцип измерения: Электрохимический, инфракрасный (оптический), термокаталитический.
Особенности: Цифровая индикация, Взрывозащита
Способ отбора пробы: диффузионный.
Пыле-влагозащита: IP66 (для PrimaX I, PrimaX P), IP67 (для PrimaX IR)
Взрывозащита: ExdIICT4Gb (PrimaX P), ExiaIICT4Ga (PrimaX I)
Выходы: токовый аналоговый выход 4-20мА (для всех), интерфейс HART (для PrimaX IR), «сухие» контакты реле и HART (для PrimaX P опционально), HART (опция для PrimaX I)
Гарантия: 2 года (на газоанализатор), 10 лет (на датчик PrimaX IR)
Страна производитель: США
Номер по Госреестру: 50721-12
Область применения датчиков газоанализатора:
- Нефтегазовая отрасль, включая: морские платформы, нефтеперерабатывающие заводы, буровые установки и компрессорные станции.
- Химические заводы.
- Автозаправки и хранилища ГСМ.
- Очистные сооружения.
- Сельское хозяйство.
- Бродильные установки.
- Строительство.
- Хранилища токсичных материалов.
- Лаборатории.
- Коммунальное хозяйство.
- Общепромышленные предприятия.
- Энергостанции.
- Сталелитейная промышленность.
- Автомобильная промышленность.
- Обработка сточных вод.
- Пищевая промышленность и многие другие.
Модификации датчика PrimaX (ПримаИКС):

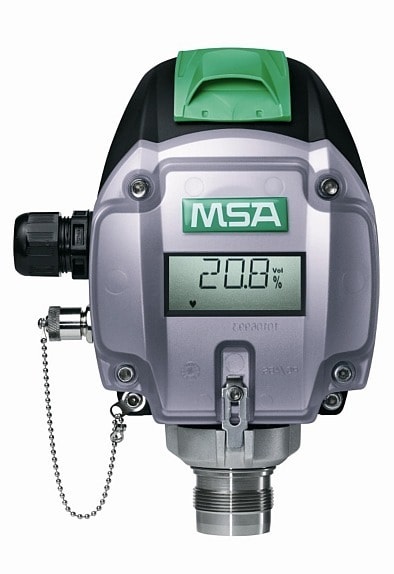

- PrimaX I — газовый датчик в пластмассовом корпусе. Он представляет собой прибор общего назначения (не предназначенный для использования в опасных зонах) или прибор в искробезопасном исполнении. Оба варианты предназначены для обнаружения токсичных газов или кислорода.

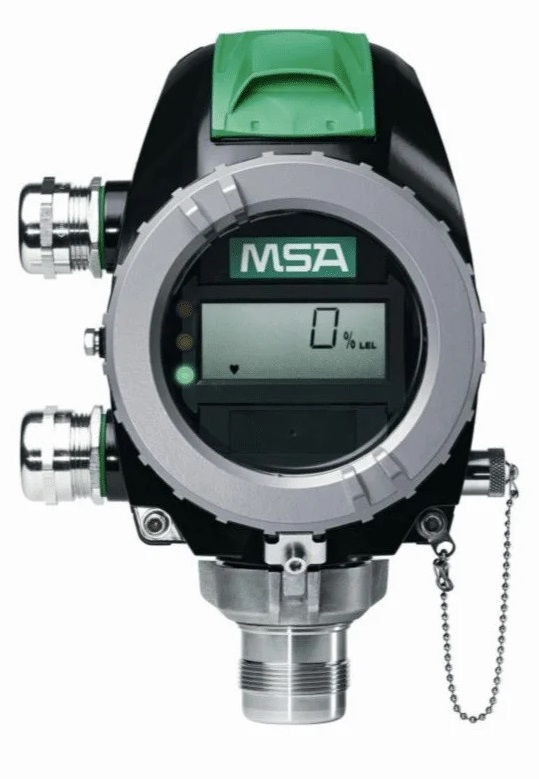

- PrimaX P — газовый датчик в алюминиевом корпусе. Это взрывобезопасное исполнение для обнаружения горючих газов, токсичных газов или кислорода.
- PrimaX IR — инфракрасный газовый датчик из нержавеющей стали на взрывоопасные газы.
Датчики PrimaX заменяют старые модели активных детекторов MSA (с выходом 4-20 мА):
- DF-9500
- DF-9200
- DF-7100
- RG3-LCD
- BT-4
- DF9500C
- DF7500
Датчики ПримаИКС не заменяют, а дополняют серию Ultima X.
Технические характеристики датчиков газоанализатора PrimaX
Характеристики датчика PrimaXI:
- Прочный, антистатичный, усиленный корпус из нейлона (IP66);
- Интегрированное монтажное основание для быстрой установки детектора на место;
- Большой четкий ЖК-дисплей;
- Меню, концентрация газа и сообщения об ошибках выводятся простым текстом;
- Вставляемый заменяемый сенсор;
- Фиксатор установленного сенсора;
- Выходной сигнал 4–20 мА и дублирование по SIL 2;
- Возможность цифровой связи по HART.
| Характеристики PrimaX | Значения |
| Индикация:
— PrimaX I — PrimaX P |
цифровая цифровая, световая |
| Степень защиты от пыли и влаги:
— PrimaX I, PrimaX P — PrimaX IR |
IP66 IP67 |
| Масса, кг:
— PrimaX I — PrimaX P — PrimaX IR |
1,2 1,6 2,0 |
| Габариты, мм:
— PrimaX I — PrimaX P — PrimaX IR |
220 x 162 x 81 220 x 162 x 100 203 х 89 х 89 |
| Измеряемые газы и тип сенсора:
— PrimaX I — PrimaX P — PrimaX IR |
кислород и токсичные газы — электрохимический кислород, токсичные и горючие газы — электрохимический и каталитический углеводороды (газы и пары) — инфракрасный |
| Время прогрева:
— горючие газы, — токсичные газы, кислород |
90 с 30 с |
| Напряжение питания:
— PrimaX I, PrimaX P — PrimaX IR |
19,2 — 28 В пост. тока (24 В — номинал) 18 — 32 В пост. тока |
| Выходной сигнал:
— PrimaX I, — PrimaX P — PrimaX IR |
4-20 мА, модуль HART (опция) 4-20 мА, модуль HART (опция), реле (опция) 4-20 мА, модуль HART |
| Гарантия на датчик PrimaX IR | 10 лет |
| Ресурс работы датчиков PrimaX I, PrimaX P | свыше 3 лет на чистом воздухе |
| Условия эксплуатации датчиков ПримаИКС (PrimaX) | |
| Температура окружающего воздуха:
— PrimaX I, PrimaX P, — PrimaX IR |
от — 40°C до 70°C от — 40°C до 80°C (по заказу от -50°C до 80°C) |
| Относительная влажность воздуха:
— PrimaX I, PrimaX P, — PrimaX IR |
15 % — 95 % (без конденсации) 0% — 95% (без конденсации) |
| Атмосферное давление: | 80 – 120 кПа |
Диапазоны измерения датчиков ПримаИКС (PrimaX)
| Газ | Диапазон по умолчанию | Выбранный(е) диапазон(ы) | Температурный диапазон |
| Метан (СН4) | 0-100 %НКПР | — | от -40 до 70 °C |
| Пропан (С3Н8) | 0-100 %НКПР | — | от -40 до 70 °C |
| Кислород (О2) | 0-25 %об. | 0-10 %об. | от -30 до 50 °C |
| Угарный газ (СО) | 0-200 ppm | 0-100 ppm 0-500 ppm 0-1000 ppm |
от -20 до 50 °C |
| Сероводород (H2S) | 0-50 ppm | 0-10 ppm 0-20 ppm 0-100 ppm |
от -40 до 50 °C |
| Аммиак (NH3) | 0-100 pmm
0-500 pmm |
0-50 ppm
0-1000 ppm |
от -20 до 40 °C |
| Хлор (Cl2) | 0-10 ppm | 0-5 ppm | от -20 до 40 °C |
| Диоксид серы (SO2) | 0-50 ppm | 0-10 ppm 0-20 ppm 0-100 ppm |
от -20 до 50 °C |
| Цианистый водород (HCN) | 0-30 ppm | 0-10 ppm 0-20 ppm 0-50 ppm |
от -40 до 40 °C |
| Хлористый водород (HCl) | 0-30 ppm | 0-10 ppm 0-20 ppm |
от -20 до 40 °C |
| Фтористый водород (HF) | 0-10 ppm | 0-5 ppm | от -20 до 40 °C |
| Водород (Н2) | 0-1000 ppm | — | от -20 до 50 °C |
| Диоксид азота (N2) | 0-10 ppm | 0-20 ppm 0-100 ppm |
от -20 до 50 °C |
| Оксид азота (NО) | 0-100 ppm | — | от -30 до 50 °C |
| Фосфин (PH3) | 0-1 ppm | — | от -20 до 40 °C |
| Силан (SiH4) | 0-50 ppm | 0-20 ppm | от -20 до 40 °C |
| Бромоводород (HBr) | 0-30 ppm | — | от -20 до 40 °C |
| Тетрагидрид германия (GеH4) | 0-2 ppm | — | от -20 до 40 °C |
| Фтор (F2) | 0-1 ppm | — | от -10 до 40 °C |
| Диборан (В2Н6) | 0-1 ppm | — | |
| Бром (Br2) | 0-10 ppm | — | |
| Арсин (AsH3) | 0-1 ppm | — | от -20 до 40 °C |
