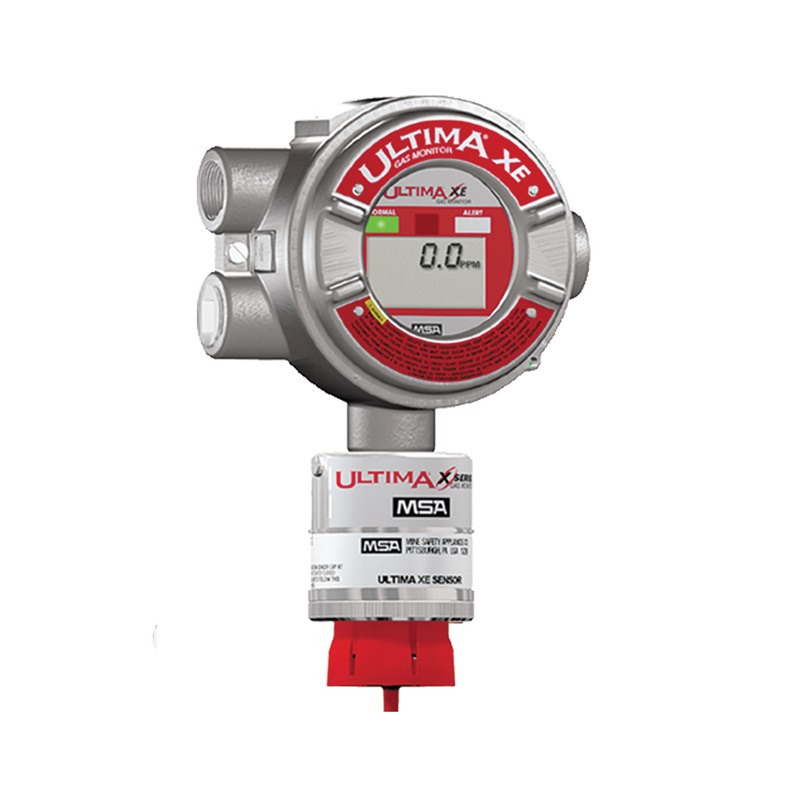

Стационарный газоанализатор Ultima XE
Загрузка...Стационарный газоанализатор Ultima XE применяется для контроля за наличием в атмосфере взрывоопасных или токсичных газов, а также за возможным снижением содержания кислорода
Измеряемые вещества: кислород (О2), оксид углерода (СО), диоксид углерода (СО2), арсин (AsH3), цианистый водород (HCN), водород (Н2), сероводород (H2S), оксид азота (NO), фосфин (PH3), хлористый водород (HCl), аммиак (NH3), хлор (Cl2), фтористый водород (HF), диоксид азота (NO2), диоксид серы (SO2), метан (СН4), этан (С2Н6), пропан (С3Н8), н-бутан (С4Н10), изобутан (i-С4Н10), н-пентан (С5Н12), гексан (С6Н14), этилен (С2Н4), 2-бутан (метил этил кетон, С4Н8О), ацетон (С3Н6О), 1,3-бутадиен (С4Н6), диэтиловый эфир (С4Н10О), этанол (этиловый спирт, С2Н5ОН), этиленоксид (С2Н4О), 2-пропанол (изопропиловый спирт, СН3СН(ОН)СН3), пропилен оксид (С3Н6О), толуол (С6Н5СН3), циклопентан (С5Н10), изобутилен (i-С4Н8), метанол (метиловый спирт, СН3ОН), циклогексан (С6Н12).
Принцип измерения: Электрохимический, инфракрасный (оптический), термокаталитический.
Пыле-влагозащита: IP66 (для ULTIMA XL, XT, XE, XIR), IP56 (для ULTIMA XL IR)
Взрывозащита: 1Exd[ib]IICT6X (ULTIMA XL c HART),1ExdIICT6X (ULTIMA XL,XE без HART),1Exd[ib]IICT4X (ULTIMA XE c HART),1Exd[ia]IICT5X (ULTIMA XE c барьером искрозащиты «ia»),1ExdIICT5X (ULTIMA XIR,сенсоры ULTIMA XI,XIR),1ExdIICT4X (сенсоры ULTIMA XE),0ExiaIICT4X (сенсоры ULTI)
Выходы: «сухие» контакты реле (для ULTIMA XE/XIR), унифицированный токовый выход 4-20 мА, порт HART
Гарантия: 1 год (ULTIMA XL, XT, XE), 2 года (ULTIMA XL IR, XIR)
Страна производитель:США
Номер по Госреестру: 55817-13
Область применения газоанализаторов Ультима (ULTIMA)
- нефтегазовая промышленность,
- химические и нефтехимические предприятия,
- металлургическая отрасль,
- станции водоочистки и другие промышленные предприятия.
С помощью датчиков приборы анализируют окружающий воздух и включают сигнал тревоги, как только содержание газа превысит определенный уровень концентрации.
Все сигнализаторы серии ULTIMA X используют одни и те же термокаталитические, электрохимические и инфракрасные датчики, которые обеспечивают непрерывный контроль концентрации взрывоопасных и токсичных газов, а также уровня содержания кислорода.
Газоанализаторы серии Ультима (ULTIMA X) необходимо устанавливать в местах ожидаемой утечки газа. Установка выполняется в зависимости от плотности газа в верхней части помещения под потолком или внизу, ближе к земле. Дисплей на передней части прибора всегда должен быть чётко виден, и обзор не должен ничем закрываться.
Газоанализаторы серии ULTIMA X можно подсоединять ко всем блокам управления, которые обрабатывают аналоговые сигналы 4-20 мA (например, SUPREMA, 9010/9020 и т.д.).
Газоанализаторы Ультима непрерывно выполняют самопроверку. При обнаружении проблемы отображается соответствующее сообщение об ошибке.
Модификации сигнализаторов Ультима (ULTIMA):
- ULTIMA (Ультима) XL — сигнализатор на взрывоопасные газы, кислород или токсичные газы. Изготовлен из нержавеющей стали во взрывозащищенном корпусе без дисплея, на корпусе сигнализатора расположены три отверстия для подсоединения датчика, кабеля связи протокола HART (взрывобезопасное исполнение), сигнальных и питающих проводов.
- ULTIMA (Ультима) XT — сигнализатор на взрывоопасные газы, кислород или токсичные газы. В водонепроницаемом, устойчивом к коррозии поликарбонатном корпусе общего назначения, с дисплеем. На корпусе сигнализатора расположены два отверстия для подсоединения датчика, кабеля связи протокола HART (взрывобезопасное исполнение).
- ULTIMA (Ультима) L IR — сигнализатор на взрывоопасные газы, выполненный из нержавеющей стали взрывобезопасный, ИК детектор, с дисплеем. На корпусе сигнализатора расположены три отверстия для подсоединения датчика, кабеля связи протокола HART (взрывобезопасное исполнение), сигнальных и питающих проводов.
- ULTIMA (Ультима) XE — сигнализатор для контроля взрывоопасных или токсичных газов, а также кислорода, во взрывобезопасном корпусе из нержавеющей стали, с дисплеем.На корпусе сигнализатора расположены четыре отверстия.
- ULTIMA (Ультима) XА — сигнализатор для контроля взрывоопасных или токсичных газов, а также кислорода, в прочном пластмассовом корпусе общего назначения, с дисплеем/strong.
- ULTIMA (Ультима) XIR — сигнализатор с инфракрасным датчиком для контроля взрывоопасных газов, изготовлен из нержавеющей стали. На корпусе сигнализатора расположены четыре отверстия.

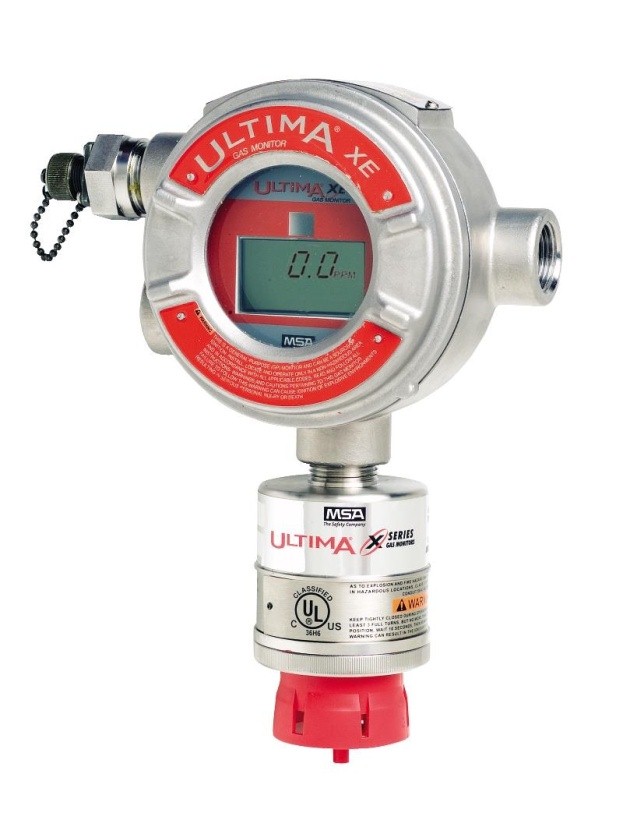

| Ultima XE стационарный одноканальный взрывозащищённый датчик-газоанализатор | |
 |
Стационарный взрывозащищённый одноканальный датчик-газоанализатор Ultima XE с электронным дисплеем во взрывобезопасном корпусе (из нержавеющей стали 316) предназначен для контроля горючих (взрывоопасных) газов и паров (используется термокаталитический датчик), токсичных газов и кислорода (используется электрохимический датчик). Ultima XE имеет четыре входных отверстия под кабельные вводы, стандартный аналоговый выход (4 — 20) мА, а дополнительно оснащается протоколом HART. Также возможно использование дополнительных внутренних реле (три сигнальных реле и одно реле сигнализации о неисправности) для контроля другого оборудования. |
| Ultima XL стационарный одноканальный взрывозащищённый датчик-газоанализатор | |
 |
Стационарный взрывозащищённый одноканальный датчик-газоанализатор Ultima XL без электронного дисплея во взрывобезопасном корпусе (из нержавеющей стали 316) предназначен для контроля горючих (взрывоопасных) газов и паров (используется термокаталитический или оптический инфракрасный датчик), токсичных газов и кислорода (используется электрохимический датчик). Ultima XL имеет три входных отверстия под кабельные вводы, стандартный аналоговый выход (4 — 20) мА, а дополнительно оснащается протоколом HART. |

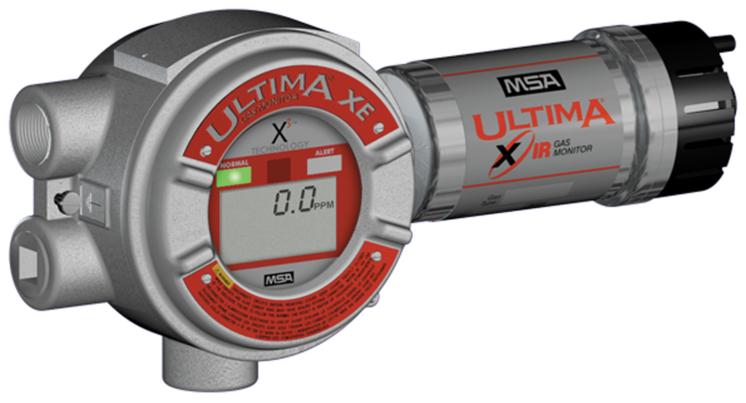

| Ultima XIR стационарный одноканальный взрывозащищённый оптический датчик-газоанализатор | |
 |
Стационарный взрывозащищённый одноканальный датчик-газоанализатор Ultima XIR с электронным дисплеем во взрывобезопасном корпусе (из нержавеющей стали 316) предназначен для контроля горючих (взрывоопасных) газов и паров (используется оптический инфракрасный датчик). Ultima XIR имеет четыре входных отверстия под кабельные вводы, стандартный аналоговый выход (4 — 20) мА, а дополнительно оснащается протоколом HART. Также возможно использование дополнительных внутренних реле (три сигнальных реле и одно реле сигнализации о неисправности) для контроля другого оборудования. |

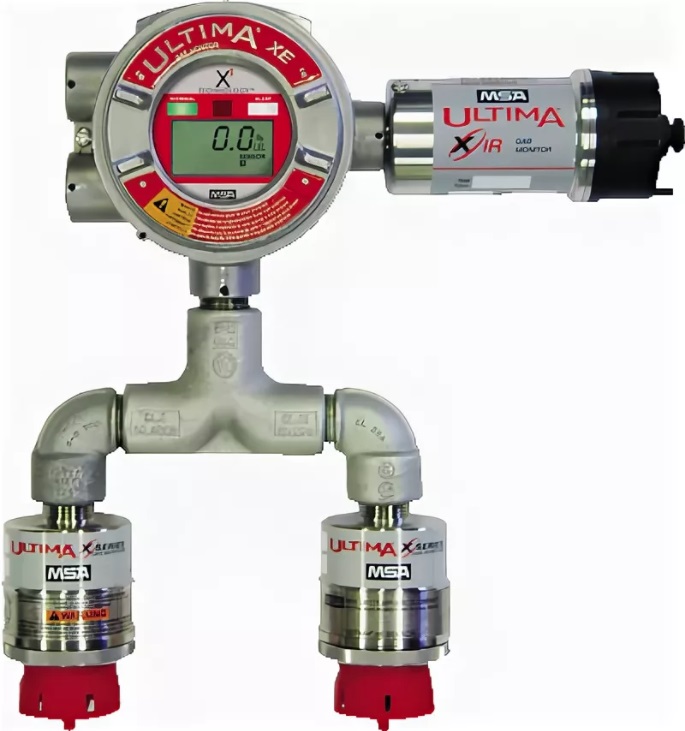

Таким образом, датчики-газоанализаторы серии Ultima X состоят из очень похожих модификаций, имеющих незначительные принципиальные различия, благодаря чему пользователь может подобрать наиболее подходящую ему модификацию газоанализатора именно с тем функционалом, который требуется.
Состав датчика-газоанализатора Ultima XE
1 — корпус со смотровым окном; 2 — электроника датчика с дополнительными светодиодами и дисплеем; 3 — дисплей; 4 — взрывобезопасный корпус; 5 — корпус датчика; 6 — модуль датчика; 7 — защитная крышка SensorGard
Технические характеристики газоанализаторов ULTIMA (Ультима)
| Характеристики Ультима | Значения |
| Индикация | цифровая (ЖК дисплей с фоновой подсветкой),
световая (светодиоды), звуковая (минимум 90 dB на 30 см.) |
| Степень защиты от пыли и влаги:
— ULTIMA XL, XL IR, XE, XIR — ULTIMA XT |
IP66 IP56 |
| Масса, кг:
— ULTIMA XL, — ULTIMA XT, — ULTIMA XL IR, — ULTIMA XE, — ULTIMA XА, — ULTIMA XIR |
3,5 0,8 3,6 5,0 0,7 4,75 |
| Габариты, мм:
— ULTIMA XL, — ULTIMA XT, — ULTIMA XL IR, — ULTIMA XE, — ULTIMA XА, — ULTIMA XIR |
180 x 103 x 224 157 x 76 x 239 288 x 104 x 159 162 x 100 x 262 130 х 240 х 76 320 x 150 x 100 |
| Время срабатывания:
— О2 и токсичные газы, τ20 ULTIMA XL, XT — O2 и токсичные газы, τ20 ULTIMA XE |
<12 с (как правило 6 с) <30 с (как правило 12 с) <10 с <30 с <2 с <12 с (обычно 6 с) <30 с (обычно 12 с) <8 с <30 с <2 с |
| Напряжение питания:
— ULTIMA XL, XT (кислород и токсичные газы) — ULTIMA XL IR (взрывоопасные газы) — ULTIMA XE (кислород и токсичные) |
8 – 30 В постоянного тока
8 – 30 В постоянного тока, максимум 450 мA 8 – 30 В постоянного тока, максимум 750 мA 8–30 В пост. тока 8–30 В пост. тока, максимум 450 мА 8–30 В пост. тока, максимум 450 мА |
| Время прогрева сигнализатор, не менее | 45 с |
| Выходные сигналы:
— ULTIMA XL, XT, XL IR — ULTIMA XE (кислород и токсичные газы) — ULTIMA XIR (горючие газы) |
4 – 20 mA выход, 3-проводн. кабель, HART, светодиоды, без реле
4–20 мA, 2-х проводное, токовая нагрузка, без светодиодов или реле 4–20 мA, 3-х проводное, источник тока 4–20 мA, 3-х проводное, источник тока, светодиоды и/или реле |
| Срок службы датчиков:
— ULTIMA XL, XT на кислород и токсичные газы — ULTIMA XE на кислород и токсичные газы |
2 года 3 года 5 лет 2 года 3 года 10 лет |
| Гарантия:
— ULTIMA XL, XT — ULTIMA XE — ULTIMA XIR — Источник ULTIMA XIR |
1 год 2 года 1 год 2 года 10 лет |
| Диапазон рабочих температур:
— по каналу токсичных газов и кислорода,
— по каналу горючих газов (ИК или каталитический сенсор) |
от 0 °C до 40 °C (по умолчанию)
от -20 °C до 50 °C (расширенный диапазон) от 0 °C до 30 °C (по умолчанию для NH3) от -10 °C до 40 °C (расширенный диапазон NH3, ClO2, Cl2)
от -40 °C до 60 °С |
| Диапазон рабочего атмосферного давления | 80-120 кПа |
| Тип сенсора:
— ULTIMA XE — ULTIMA XIR — ULTIMA XL |
электрохимический, термокаталитический инфракрасный электрохимический, термокаталитический, инфракрасный |
| Маркировка взрывозащиты:
— блок электроники ULTIMA XL c портом HART — блок электроники ULTIMA XL без порта HART — блок электроники ULTIMA XE c портом HART — блок электроники ULTIMA XE без порта HART — блок электроники ULTIMA XE c барьером искрозащиты «ia» — блок электроники ULTIMA XIR — сенсоры ULTIMA XI, XIR — сенсоры ULTIMA XE — сенсоры ULTIMA XE OX/TOX — калибраторы ULTIMA — контроллеры ULTIMA — распределительные коробки ULTIMA X — распределительные коробки X Series |
1Exd[ib]IICT6 X 1ExdIICT6 X 1Exd[ib]IICT4 X 1ExdIICT6 X 1Exd[ia]IICT5 X 1ExdIICT5 X 1ExdIICT5 X 1ExdIICT4 X 0ExiaIICT4 X 1ExibIICT3..T5 X 1ExibIICT4 X 2ExeIIT5 X ExdIIC U |
Максимальная длина линии связи подключения Ultima XE, XIR к контроллерам MSA :
| Тип ULTIMA X | SUPREMA | 9010/9020 (12 ВA) |
Gasgard XL |
| Электрохимический (2-проводной) | 1600 м | 1200 | 1000 |
| Электрохимический (3-проводной) | 2000 м | 1500 | 1200 |
| Термокаталитический (3-проводной) | 800 м | 600 | 500 |
| ИК (3-проводной) | 500 м | 300 | 250 |
Параметры кабеля — кабель с поперечным сечением 1,5 мм2.
Максимальная длина линии связи подключения Ultima XT, XL, XL IR к контроллерам MSA :
| Параметры кабеля | Ultima XT, XL | Ultima XL IR |
| Источник питания 24 В | ||
| 1,00 мм2 кабель (18 AWG) | 762 м | 610 м |
| 1,50 мм2 кабель (16 AWG) | 1280 м | 1070 м |
| 2,50 мм2 кабель (12 AWG) | 3048 м | 1524 м |
| Макс. нагрузка линии 4-20 мА — 500 Ом | ||
Диапазоны измерения сигнализаторов ULTIMA с термокаталитическими сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Номинальное время установления показаний Т 0,9 ном, с | |
| % НКПР | % об.д. | |||
| метан (СН4) | 0-50 | 0-2,2 | ±5 | 35 |
| этан (С2Н6) | 0-50 | 0-1,25 | ±5 | 30 |
| пропан (С3Н8) | 0-50 | 0-0,85 | ±5 | 55 |
| н-бутан (С4Н10) | 0-50 | 0-0,7 | ±5 | 38 |
| изобутан (i-С4Н10) | 0-50 | 0-0,65 | ±5 | 36 |
| н-пентан (С5Н12) | 0-50 | 0-0,7 | ±5 | 65 |
| гексан (С6Н14) | 0-50 | 0-0,5 | ±5 | 28 |
| этилен (С2Н4) | 0-50 | 0-1,15 | ±5 | 27 |
| ацетилен (С2Н2) | 0-50 | 0-1,15 | ±5 | 25 |
| водород (Н2) | 0-50 | 0-2,0 | ±5 | 15 |
| аммиак (NH3) | 0-33 | 0-5 | ±5 | 60 |
| пропилен (С3Н6) | 0-50 | 0-1,0 | ±5 | 30 |
| циклопентан (С5Н10) | 0-50 | 0-0,7 | ±5 | 47 |
Примечания:
- Пределы допускаемой основной погрешности нормированных для анализируемых сред, содержащих только один определяемый компонент;
- Диапазон показаний для всех определяемых компонентов 0-100 % НКПР;
- Значения НКПР указаны в ГОСТ Р 51330.19-99;
- Номинальное время установления показаний указано при расходе поверочной газовой смеси 1,0 дм3/мин.
Диапазоны измерения сигнализаторов ULTIMA с электрохимическими сенсорами для кислорода и вредных газов
| Определяемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний Т 0,9 ном, с | |
| абсолютной, ppm | относительной , % | ||||
| кислород (О2) | 0-10,0 % | 0-10,0 % | ±0,5 % (об.д) | — | 50 |
| 0-25,0 % | 0-25,0 % | ±0,5 % (об.д) | — | ||
| оксид углерода (СО) | 0-100 ppm | 0-20 ppm | ±2 ppm | — | 30 |
| св. 20-100 ppm | — | ±10 % | |||
| 0-500 ppm | 0-20 ppm | ±2 ppm | — | ||
| св. 20-500 ppm | — | ±10 % | |||
| 0-1000 ppm | 0-20 ppm | ±2 ppm | — | ||
| св. 20-1000 ppm | — | ±10 % | |||
| арсин (AsH3) | 0-2,0 ppm * | 0-0,5 ppm | ±0,1 ppm | — | 75 |
| цианистый водород (HCN) | 0-50 ppm * | 0-10 ppm | ±2 ppm | — | 75 |
| водород (Н2) | 0-1000 ppm * | 0-1000 ppm | ±100 ppm | — | 120 |
| сероводород (H2S) | 0-10 ppm | 0-10 ppm | ±1,5 ppm | — | 30 |
| 0-50 ppm | 0-10 ppm | ±1,5 ppm | — | ||
| 10-50 ppm | — | ±15 % | |||
| 0-100 ppm | 0-10 ppm | ±1,5 ppm | — | ||
| св. 10-100 ppm | — | ±15 % | |||
| 0-500 ppm | 0-10 ppm | ±1,5 ppm | — | ||
| св. 10-500 ppm | — | ±15 % | |||
| оксид азота (NO) | 0-100 ppm | 0-4 ppm | ±0,8 ppm | — | 30 |
| св. 4-100 ppm | — | ±20 % | |||
| фосфин (PH3) | 0-2,0 ppm * | 0-2,0 ppm | ±0,2 ppm | — | 75 |
| хлористый водород (HCl) | 0-50 ppm | 0-3 ppm | ±0,6 ppm | — | 700 |
| св. 3-50 ppm | — | ±20 % | |||
| аммиак (NH3) | 0-50 ppm | 0-20 ppm | ±4 ppm | — | 300 |
| св. 20-50 ppm | — | ±20 % | |||
| 0-100 ppm | 0-20 ppm | ±4 ppm | — | ||
| св. 20-100 ppm | — | ±20 % | |||
| 0-1000 ppm * | 0-50 ppm | ±10 ppm | — | ||
| св. 50-1000 ppm | — | ±20 % | |||
| хлор (Cl2) | 0-5 ppm | 0-0,3 ppm | ±0,6 ppm | — | 90 |
| св. 0,3-5ppm | — | ±20 % | |||
| 0-10 ppm * | 0-10 ppm | ±2,0 ppm | — | 120 | |
| 0-20 ppm * | 0-20 ppm | ±3,0 ppm | — | 120 | |
| фтористый водород (HF) | 0-10 ppm * | 0-10 ppm | ±1 ppm | — | 120 |
| диоксид азота (NO2) | 0-10 ppm | 0-1 ppm | ±0,2 ppm | — | 60 |
| св. 1-10 ppm | — | ±20 % | |||
| диоксид серы (SO2) | 0-25 ppm | 0-4 ppm | ±0,5 ppm | — | 60 |
| св. 4-25 ppm | — | ±20 % | |||
| 0-100 ppm * | 0-100 ppm | ±15 ppm | — | ||
Примечание: диапазоны отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов.
Диапазоны измерения сигнализаторов ULTIMA с инфракрасными сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Поверочный компонент/кривая линеаризации | ||
| об.д % | % НКПР | абсолютной, % НКПР | относительной , % | ||
| метан (СН4) | 0 — 2,2
св. 2,2 — 4,4 |
0 — 50
св. 50 — 100 |
±5
— |
—
±10 |
метан / 1 (метан) |
| этан (С2Н6) | 0 — 1,25
св. 1,25 — 2,5 |
0 — 50
св. 50 — 100 |
±5
— |
—
±10 |
этан / 3 (этан) |
| пропан (С3Н8) | 0 — 0,85
св. 0,85 — 1,7 |
0 — 50
св. 50 — 100 |
±5
— |
—
±10 |
пропан / 2 (пропан) |
| н-бутан (С4Н10) | 0 — 0,7
св. 0,7 — 1,4 |
0 — 50
св. 50 — 100 |
±5
— |
—
±10 |
бутан / 4 (бутан) |
| изобутан (i-С4Н10) | 0 — 0,75 | 0 — 50 | ±5 | — | изобутан / 4 (бутан) |
| н-пентан (С5Н12) | 0 — 0,7 | 0 — 50 | ±5 | — | пентан / 2 (пропан) |
| гексан (С6Н14) | 0 — 0,5 | 0 — 50 | ±5 | — | гексан / 6 (гексан) |
| этилен (С2Н4) | 0 — 1,15 | 0 — 50 | ±5 | — | этилен / 8 (этилен) |
| 2-бутан (метил этил кетон, С4Н8О) | 0 — 0,9 | 0 — 50 | ±8 | — | пропан / 2 (пропан) |
| ацетон (С3Н6О) | 0 — 1,25 | 0 — 50 | ±8 | — | пропан / 8 (этилен) |
| 1,3-бутадиен (С4Н6) | 0 — 0,7 | 0 — 50 | ±8 | — | пропан / 8 (этилен) |
| диэтиловый эфир (С4Н10О) | 0 — 0,85 | 0 — 50 | ±8 | — | пропан / 2 (пропан) |
| этанол (этиловый спирт, С2Н5ОН) | 0 — 1,55 | 0 — 50 | ±8 | — | пропан / 6 (гексан) |
| этиленоксид (С2Н4О) | 0 — 1,3 | 0 — 50 | ±8 | — | пропан / 6 (гексан) |
| 2-пропанол (изопропиловый спирт, СН3СН(ОН)СН3) | 0 — 1,0 | 0 — 50 | ±8 | — | пропан / 6 (гексан) |
| пропилен оксид (С3Н6О) | 0 — 0,95 | 0 — 50 | ±8 | — | пропан / 2 (пропан) |
| толуол (С6Н5СН3) | 0 — 0,55 | 0 — 50 | ±8 | — | пропан / 8 (этилен) |
| циклопентан С5Н10() | 0 — 0,7 | 0 — 50 | ±8 | — | пропан / 7 (циклопентан) |
| изобутилен (i-С4Н8) | 0 — 0,8 | 0 — 50 | ±8 | — | пропан / 6 (гексан) |
| метанол (метиловый спирт, СН3ОН) | 0 — 2,75 | 0 — 50 | ±8 | — | пропан / 3 (этан) |
| циклогексан (С6Н12) | 0 — 0,6 | 0 — 50 | ±8 | — | пропан / 2 (пропан) |
Примечания:
- Пределы допускаемой основной погрешности нормированных для анализируемых сред, содержащих только один определяемый компонент;
- Диапазон показаний для всех определяемых компонентов 0-100 % НКПР;
- Значения НКПР указаны в ГОСТ Р 51330.19-99;
- Номинальное время установления показаний Т0,9 ном 30 с (при расходе поверочной газовой смеси 1,0 дм3/мин).
Диапазоны измерения газоанализаторов ULTIMA с инфракрасным сенсором для измерения объемной доли оксида углерода
| Определяемый компонент | Диапазон измерений объемной доли измеряемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % | Номинальное время установления показаний Т 0,9 ном, с |
| Диоксид углерода (СО2) | 0-2 | ±0,1 | 45 |
| 0-5 | ±0,2 |
Комплект поставки газоанализаторов Ультима (ULTIMA):
- газоанализатор ULTIMA (модель на выбор), включая сенсор с защитным колпачком — 1 шт.,
- калибратор (и/или контроллер) ULTIMA -по заказу,
- монтажный набор — по заказу,
- дистанционная коробка — по заказу,
- руководство по эксплуатации — 1 экз.,
- методика поверки — 1 экз.
