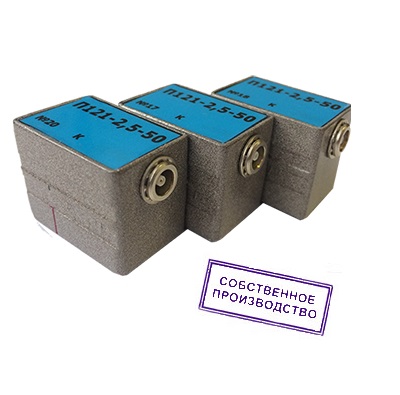

Стандартные наклонные совмещенные ультразвуковые преобразователи П121
Загрузка...Стандартные наклонные совмещенные преобразователи П121 (пьезоэлектрические преобразователи, ПЭП)
Наклонные совмещенные ультразвуковые преобразователи П121 предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров, рисок, царапин, поверхностных трещин и т.п.) в соответствии с ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и др., а также различными отраслевыми руководящими документами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97 и др.
Отличительными особенностями преобразователей являются малые габариты, малая стрела, высокое соотношение сигнал/шум в зоне контроля, высокая износостойкость и прочность.
Преобразователи поставляются с разъемом Lemo0, со встроенными согласующим элементом и призмами из плексигласа или полиимида.
Отличительные особенности стандартных наклонных совмещенных преобразователей П121:
- призма из оргстекла или полиимида (с повышенной стойкостью к износу и агрессивным средам);
- оптимальная чувствительность и разрешающая способность;
- малые габариты;
- разъемы Lemo0;
- прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса.
Технические характеристики стандартных наклонных совмещенных ультразвуковых преобразователей П121:
| Тип преобразователя |
ƒ,МГц | Угол ввода, град. | Стрела, мм. | Размер пьезоэлемента, мм. | Размер контактнойповерхности, мм.
|
Габариты(HxSxL), мм.
|
|
| оргстекло | полиимид | ||||||
| ПреобразовательП121-2,5-40 | ПреобразовательП121-2,5-40-П | 2,5 | 40 | 6 | 8х11 | 16х20 | 20х18х24 |
| ПреобразовательП121-2,5-45 | ПреобразовательП121-2,5-45-П | 2,5 | 45 | 7 | 8х11 | 16х20 | 20х18х24 |
| ПреобразовательП121-2,5-50 | ПреобразовательП121-2,5-50-П | 2,5 | 50 | 8 | 8х11 | 16х20 | 20х18х24 |
| ПреобразовательП121-2,5-60 | 2,5 | 60 | 9 | 8х11 | 16х20 | 20х18х24 | |
| ПреобразовательП121-2,5-65 | ПреобразовательП121-2,5-65-П | 2,5 | 65 | 10 | 8х11 | 16х20 | 20х18х24 |
| ПреобразовательП121-2,5-70 | ПреобразовательП121-2,5-70-П | 2,5 | 70 | 10 | 8х11 | 16х20 | 20х18х24 |
| ПреобразовательП121-2,5-74 | 2,5 | 75 | 13 | 8х11 | 16х20 | 20х18х24 | |
| ПреобразовательП121-2,5-90 | ПреобразовательП121-2,5-90-П | 2,5 | 90 | — | 8х11 | 16х20 | 20х18х24 |
| ПреобразовательП121-5-40 | ПреобразовательП121-5-40-П | 5 | 40 | 5 | 5х10 | 16х20 | 18х18х23 |
| ПреобразовательП121-5-45 | ПреобразовательП121-5-45-П | 5 | 45 | 5 | 5х10 | 16х20 | 18х18х23 |
| ПреобразовательП121-5-50 | ПреобразовательП121-5-50-П | 5 | 50 | 5 | 5х10 | 16х20 | 18х18х23 |
| ПреобразовательП121-5-65 | ПреобразовательП121-5-65-П | 5 | 65 | 7 | 5х10 | 16х20 | 18х18х23 |
| ПреобразовательП121-5-70 | ПреобразовательП121-5-70-П | 5 | 70 | 8 | 5х10 | 16х20 | 18х18х23 |
| ПреобразовательП121-5-90 | ПреобразовательП121-5-90-П | 5 | 90 | — | 5х10 | 16х20 | 18х18х23 |
| ПреобразовательП121-10-65 | ПреобразовательП121-10-65-П | 10 | 65 | 5 | 3х5 | 16х20 | 18х18х23 |
| ПреобразовательП121-10-70 | ПреобразовательП121-10-70-П | 10 | 70 | 7 | 3х5 | 16х20 | 18х18х23 |
