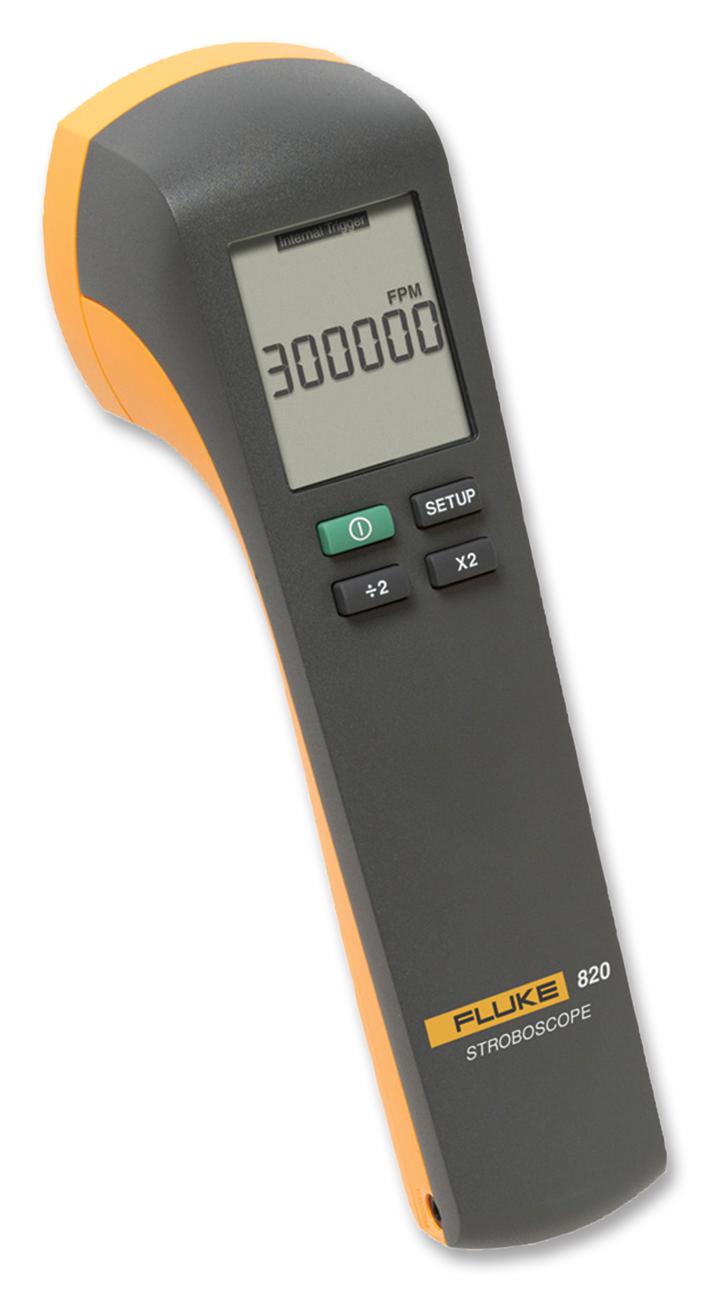

Стробоскоп Fluke 820-2 представляет собой цифровой светодиодный прибор для диагностики движущихся механических частей. В основу его работы положен стробоскопический эффект с возникновением зрительной иллюзии неподвижности наблюдаемого вращающегося объекта при прерывистых вспышках света. В качестве источника пульсирующего света в стробоскопе используется импульсная лампа, состоящая из семи светодиодов, создающих световой поток с высокой интенсивностью.
- Применение Fluke 820-2 эффективно в таких сферах, как:
- Определение скорости или частоты вращающихся механизмов без их остановки и контакта с ними.
- Обнаружение паразитных колебаний, различных дефектов, искажений или проскальзывания.
- Определение заводских серийных номеров либо другой маркировки на движущихся быстро деталях.
Используя стробоскоп Fluke 820-2 для проведения диагностики без контакта с объектом, вы во многих случаях можете заменить им лазерный тахометр, для работы которого необходимо наклеивать на вращающуюся деталь светоотражающую полоску.
Основные настройки Fluke 820-2 производятся при помощи установочного режима SETUP, который активируется одним нажатием кнопки. Калибровать тахометр не обязательно: работать можно и с заводскими настройками. Самостоятельное формирование импульсов, однако, позволяет учесть при измерении особенности объектов исследования и их характеристики движения. При этом в настройках стробоскопа Fluke 820-2 можно выбрать необходимое количество вспышек, частота которых может варьироваться от 30 до 300000 в минуту, задаётся ширина импульса в микросекундах и градусах, задержка импульсов, градус угла фазы, коэффициент делителя внешнего импульса, фронт внешнего триггера.
Многоуровневый жидкокристаллический экран, рассчитанный на 6 разрядов, позволяет выводить большой объём информации, облегчая процесс настройки Fluke 820-2. В процессе измерения в основной области экрана отображаются результаты в цифровом виде. На дисплее также показывается уровень заряда батареи, при снижении которого прибор оповещает оператора о необходимости замены источника питания. Частоту вспышек можно изменять, не заходя в SETUP, синхронизируя ее с частотой вращения объекта с помощью системы кнопок «×2 и ÷2».
Оснащённый эргономичным корпусом, Fluke 820-2 удобно помещается в руке. Направляя поток импульсного света от светодиодной лампы на объект, вы сможете наблюдать результаты измерений на дисплее, расположенном с другой стороны источника света.
Технические характеристики Fluke 820-2:
| Fluke 820-2 | ||
|---|---|---|
| Частота вспышки | ||
| Диапазон | От 30 до 300 000 вспышек в мин. | |
| от 0,5 до 5 000 Гц | ||
| Точность | 0,02 % | |
| Разрешение | От 30 до 999 вспышек в мин. = 0,1 | |
| от 1 000 до 300 000 = 1 | ||
| от 0,5 Гц до 999 Гц = 0,1 | ||
| от 1 000 Гц до 5 000 Гц = 1 | ||
| Настройка частоты | Вспышки в мин. или Гц | |
| Импульс вспышки | ||
| Продолжительность | Регулируется в мкс или градусах | |
| Задержка | Регулируется в мкс или градусах | |
| Подсветка | ||
| Цвет | Приблизительно 6500 К | |
| Испускаемое излучение | 4 800 люкс при 6 000 вспышек в минуту на 30 см | |
| Внешний триггер | ||
| Метод | Разъем для внешнего управления | |
| Высокий уровень | От 3 В до 32 В | |
| Низкий уровень | < 1 В | |
| Минимальная ширина импульса | Соединение 50 мкс | |
| Прочие характеристики | ||
| Размеры (В х Ш х Д) | 5,71 см x 6,09 см x 19,05 см | |
| 2,25 д. x 2,4 д. x 7,5 д. | ||
| Вес | 0,24 кг | |
| Рабочая температура | От 0 °C до +45 °C | |
| Температура хранения | от –10 °C до +50 °C | |
| Допустимая влажность при работе (без конденсации) | Без конденсации (< 10 °C) | |
| 90 % отн. вл. (от 10 °C до 30 °C) | ||
| 75 % отн. вл. (от 30 °C до 40 °C) | ||
| 45 % отн. вл. (от 40 °C до 50 °C) | ||
| Абсорбция/коррозия | 30 °C, 95 % отн. вл., 5 дней | |
| Обычные функции прибора | ||
| Высота над уровнем моря при эксплуатации | 2000 м | |
| Высота над уровнем моря при хранении | 12 000 м | |
| Вибрация | MIL-PRF-28800F Класс 2 | |
| Сопротивление ударам | Падение с высоты 1 м | |
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) | EN61326-1:2006 | |
| Ведомственные разрешения | CE Класс III (SELV) степень загрязнения 2 | |
Комплект поставки Fluke 820-2:
- Светодиодный стробоскоп Fluke 820-2
- Защитный чехол
- Подключение внешнего триггера
