Связьприбор CableMeter — прибор для измерения длины кабеля
Кабельный прибор ИРК-ПРО Альфа (версия CableMeter) служит для:
- измерения длины кабеля в бухте (приемка);
- сравнения погонного сопротивления с ГОСТ (приемка);
- проведения заводских испытаний.
Прибор использует для измерений сразу два метода (DC и TDR) и обеспечивает высокую точность за счет 4-х проводной схемы измерений.
CableMeter позволяет измерять:
- длину кабеля в бухте;
- погонное сопротивление жилы кабеля;
- площадь сечения токопроводящей жилы;
- скорость распространения электромагнитных волн вдоль кабеля;
- расстояние до локального изменения волнового сопротивления кабеля.
Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки.
Основные функции CableMeter
В приборе CableMeter реализованы два метода:

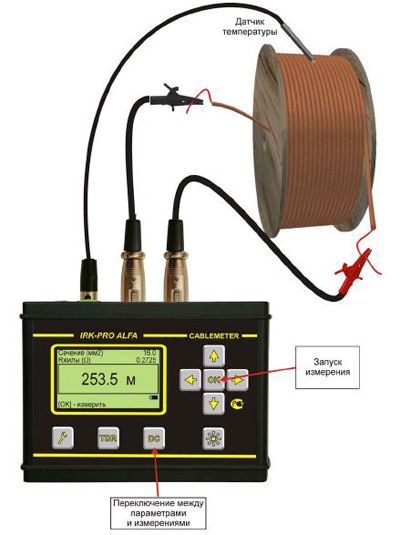

- DC метод – по сопротивлению жилы на постоянном токе;

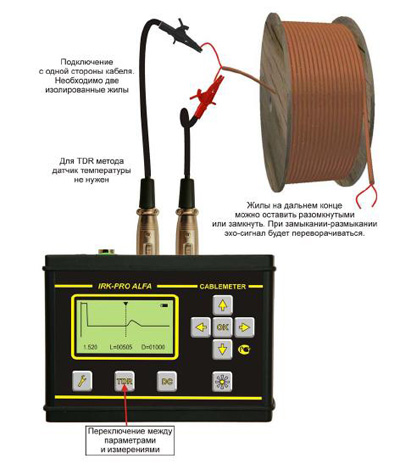

- TDR метод – на основе рефлектометра.
DC метод предназначен для измерения:
- длины кабеля;
- сечения токопроводящих жил;
- погонного сопротивления, приведенного к 20°С;
- точного измерения сопротивления;
-
определения соответствия кабеля ГОСТ 22483-77.
TDR методом измеряют:
- длину кабеля;
- расстояние до места неоднородности волнового сопротивления;
- скорость распространения электромагнитных волн вдоль кабеля (коэффициент укорочения).
Технические характеристики CableMeter
| DC метод | |
| Диапазон измерения сопротивления | 0 – 2 000 Ом |
| Разрешение по сопротивлению | 1 мкОм |
| Максимальный измерительный ток не менее | 1,5 А |
| Компенсация термо-ЭДС | Автоматическое изменение направление тока в соответствии с ГОСТ 7229-76 |
|
Погрешность измерения сопротивления:
|
|
| Диапазон измерения длины | 0 — 10 000 м |
| Погрешность измерения длины | (0,1 % + 1 младшая единица) |
| Сечение жилы | 0,001 – 490 мм2 |
| Погонное сопротивление | 0,0200 – 999,0 Ом/км |
| TDR метод | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м |
| Максимальная погрешность определения расстояния1 | 1% |
| Амплитуда зондирующего импульса | не менее 10 В |
| Диапазон установки коэффициента укорочения | 1-7 |
| Общие характеристики | |
| Питание прибора | от встроенного аккумулятора Li-Ion 7,2В 4,4 А/ч |
| Время заряда аккумуляторной батареи | 4 ч |
| Потребляемая мощность | не более 5 Вт |
|
Размер экрана
|
160×80 мм
|
| Габаритные размеры | 130х170х85 мм |
| Вес | 1,3 кг |
_______________
1 Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана.
Условия эксплуатации приборов:
- температура окружающего воздуха от -20 до +50°С
- относительная влажность воздуха не более 90% при 30°С
- атмосферное давление от 86 до 106 кПа
Комплект поставки:
- прибор ИРК-ПРО Альфа (версия CableMeter) — 1 шт
- сумка для переноски — 1 шт
- набор проводов — 1 шт
- сетевой адаптер — 1 шт
- аккумулятор — 1 шт
- руководство по эксплуатации — 1 шт
