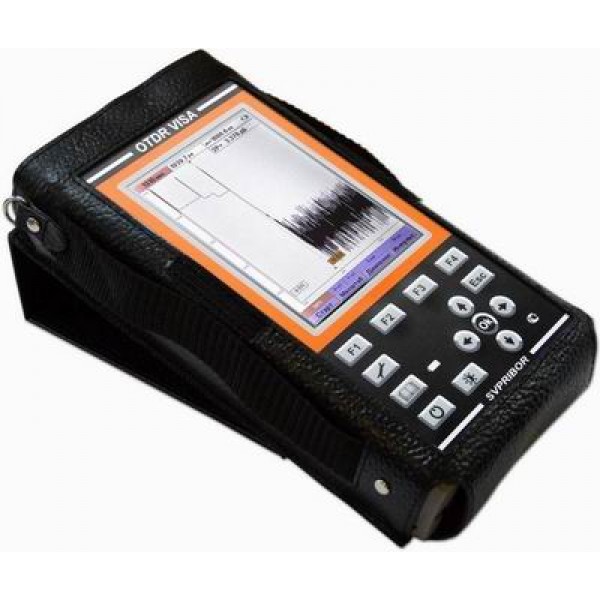

Связьприбор OTDR VISA — оптические рефлектометры

Область применения оптических рефлектометров Связьприбор OTDR VISA – производство волокна и оптического кабеля, строительство волоконно-оптических линий связи (ВОЛС), диагностика и обслуживание состояния волокон, кабелей и волоконно-оптических линий связи.
Модели оптических рефлектометров OTDR VISA
  • OTDR VISA 1310/1550 — оптический рефлектометр для одномодового волокна на две длины волны 1310/1550 нм
  • OTDR VISA 1310/1490/1550 — оптический рефлектометр для одномодового волокна на три длины волны 1310/1490/1550 нм

Управление прибором может осуществляться через USB порт компьютера (ОС Windows) с установленной программой Visa Viewer X-PRO либо с помощью многофункциональной управляющей платформы X-PRO. Visa Viewer X-PRO является мультидокументным просмотрщиком *.sor файлов. Это означает, что программа позволяет открывать внутри себя много окон; в свою очередь внутри каждого окна можно добавить еще и другие графики.

Основные функции OTDR VISA

Прибор позволяет:
  • определять распределение потерь вдоль ВОЛС, выявлять дефектные участки или элементы линии связи;
  • определять точное расположение обрывов или дефектных участков ВОЛС;
  • оценивать полные потери в волоконно-оптической линии связи при приемке линии и периодическом тестировании;
  • измерять средние потери оптического волокна на катушках, равномерность распределения потерь в волокне и выявлять наличие локальных дефектов при производстве волокна;
  • измерять потери в механических и в сварных соединениях;
  • обнаруживать постепенное или внезапное ухудшение качества волокна путем сравнения его характеристики с результатами более ранних измерений;
  • сохранять в энергонезависимой памяти результаты измерений (рефлектометрических и измерений мощности) с возможностью их просмотра или последующей передачи на персональный компьютер;
  • определять наличие «активного» волокна;
  • проводить измерения средней оптической мощности (в единицах дБм и мВт) при работе с внешним источником лазерного излучения на длинах волн 1310 и 1550 нм (опция измерителя оптической мощности).

Возможности программы Visa Viewer X-PRO:

  • наличие всех режимов измерения: (2P, 2PA, LSA, 5PA, ORL, REF)
  • автоматический анализ
  • дополнительный фильтр «F»
  • возможность печати отчета
  • выбор языка (русский/английский)
  • задание цвета графика

Технические характеристики OTDR VISA

Длина волны оптического излучения на выходе рефлектометра 1310±25 / 1550±25 нм
Оптический модуль М0+ М0 М1 М2
Динамический диапазон 39 / 37 дБ 37 / 35 дБ 34 / 32 дБ 28 / 27 дБ
Мертвая зона по затуханию 5 м 5 м 6 м 10 м
Мертвая зона по событию 1,5 м 1,5 м 2 м 3 м
Длительность импульса 4, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс
Диапазоны расстояний 1,5; 3; 5; 10; 20; 40; 80; 160 км
Интервал дискретизации 0,4; 0,8; 1,3; 2,5; 5; 10; 20; 40 м
Питание
  • два аккумулятора Li-Ion
  • адаптер от сети напряжением ~220 В, частотой 50-60 Гц
Время работы от аккумуляторов не менее 8 часов
Дисплей 480 х 640, высококонтрастный цветной TFT
Тип оптического разъема FC
Память не менее 10 000 рефлектограмм
Связь с компьютером USB
Габаритные размеры 120 х 230 х 40 мм
Вес 1 кг

Комплект поставки:

  • прибор OTDR VISA — 1 шт.
  • сетевой адаптер — 1 шт.
  • кабель оптический соединительный одномодовый с разъемами FC — 1 шт.
  • USB-кабель для связи с ПК — 1 шт.
  • руководство по эксплуатации — 1 шт.
  • компакт-диск с программным обеспечением — 1 шт.
  • сумка для переноски — 1 шт.
  • F-чехол — 1 шт.
  • аккумулятор Li-Ion — 2 шт.

Опции и аксессуары для OTDR VISA

  • Опция VFL –  лазерный источник излучения на длину волны 650 нм для визуального определения повреждения оптического волокна (ОВ).
  • Опция измерителя оптической мощности на 1310 и 1550 нм позволяет измерять:
    • среднюю мощность оптического излучения на длинах волн 1310 и 1550 нм в линейном и логарифмическом масштабе,
    • затухание в ОВ на длинах волн 1310 и 1550 нм – с использованием удаленного источника оптического излучения.

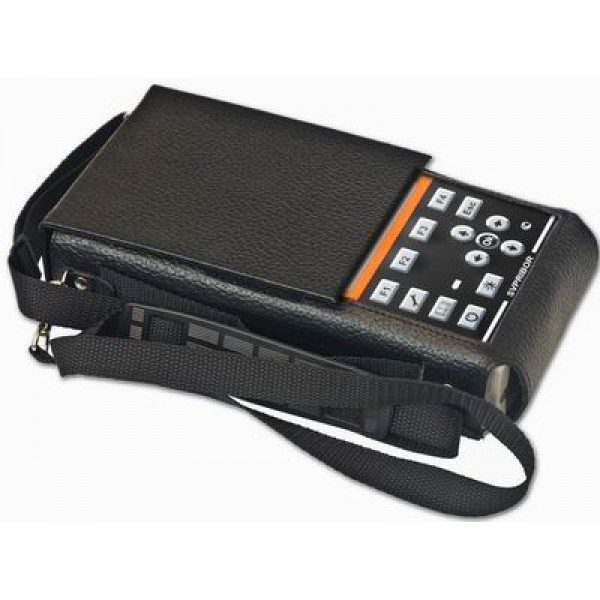

  • Функциональный чехол служит для удобства и защиты при эксплуатации рефлектометра. С 2014 года F-чехол входит в комплект поставки.
  • Для измерения затухания в качестве источника излучения может использоваться оптический тестер Люкс SM или источник излучения Люкс S.
