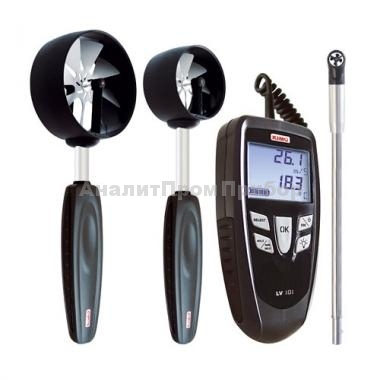

Термоанемометры KIMO LV 101, LV 107, LV 110
Загрузка...Термоанемометры KIMO LV 101, LV 107, LV 110 сняты с производства, к заказу доступны Термоанемометры KIMO LV 110, LV 111, LV 117 с зондом-крыльчаткой

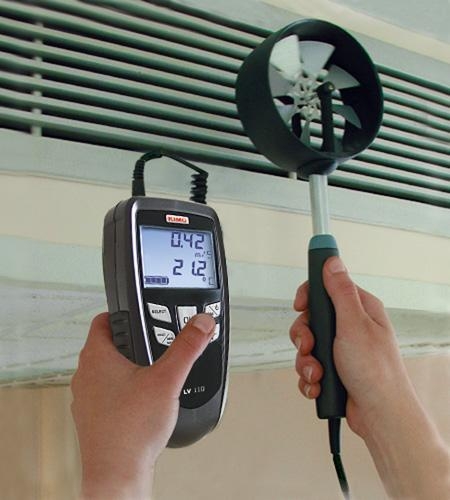

Предназначен для измерения скорости потока воздуха (зонд крыльчатка) и объемного расхода воздуха и температуры.
LV 101 — Зонд-крыльчатка ø 14 мм. Неподвижный, невращающийся.
LV 107 — Зонд-крыльчатка ø 70 мм. Подвижный и неподвижный. Поворот крыльчатки : +180°/;–90°шаг 90°.
LV 110 — Зонд-крыльчатка ø 100 мм. Подвижный и неподвижный. Поворот крыльчатки : +180°/;–90°шаг 90°.
Функции
- Измерение скорости воздуха и температуры окружающей среды.
- Выбор единиц измерения.
- Функция «HOLD» (фиксирование показаний).
- Максимальное и минимальное значение.
- Автоматическое вычисление среднего значения.
- Расчет скорости потока воздуха.
- Расчет скорости потока воздуха с раструбом.
- Настраиваемое автоматического отключение.
- Настраиваемая подстветка.
- Определение направления потока воздуха (LV-107-LV-110).
Спецификация
| Скорость воздуха | |||||||
| LV 101 Ø 14 мм | м/с, фут/мин, км/ч | от 0,8 до 3 м/с от 3,1 до 25 м/с |
±3% показаний ±0,1 м/с ±1% показаний ±0,3 м/с |
0,1 м/с | |||
| LV 107 Ø 70 мм | м/с, фут/мин, км/ч | от 0,3 до 3 м/с от 3,1 до 35 м/с |
±3% показаний ±0,1 м/с ±1% показаний ±0,3 м/с |
0,1 м/с | |||
| LV 110 Ø 100 мм | м/с, фут/мин, км/ч | от 0,25 до 3 м/с от 3,1 до 35 м/с |
±3% показаний ±0,1 м/с ±1% показаний ±0,3 м/с |
0,01 м/с 0,1 м/с |
|||
| Поток воздуха | |||||||
| Все модели | м3/с, фут3/мин, л/с, м3/час | от 0 до 99999 м3/час | ±3% показаний ±0,03, площадь (см2) | 1 м3/час | |||
| Температура окружающей среды | |||||||
| Все модели | °С, °F | от 0 до +50 °С | ±0,4% показаний ±0,3 °С | 0,1 °С | |||
Принцип действия
Анемометр: Датчик Холла (LV 107, LV 110)
Вращение вала крыльчатки приводит в действие 8-полюсный магнит. Двойной датчик Холла, расположенный рядом с магнитом, воспринимает изменение полярности магнитного поля. Сигнал датчика преобразовывается в электрический сигнал, частота которого изменяется пропорционально скорости потока воздуха. Последовательность сигналов позволяет определить направление потока воздуха.
Для LV 101: вращение крыльчатки возмущает магнитное поле, вызываемое индуктивным бесконтактным датчиком. Направление вращения не определяется.
Термометр: Зонд Pt100
Pt100 представляет собой резистор с положительным температурным коэффициентом, сопротивление которого изменяется в зависимости от температуры. Чем выше температура, тем больше увеличивается значение сопротивления, т.е. для 0°С ~ 100 ОМ для 100°С ~ 138,5 Ом.
Технические характеристики
| Измерительные элементы | Крыльчатки: Датчик Холла Температура окружающей среды: Pt100 класс A |
| Дисплей | 2 строки, ЖК-дисплей. Размер 50 x 34,9 мм 1 строка, 5 знаков с 7 сегментами (значение) 1 строка, 5 знаков с 16 сегментами (единица) |
| Корпус | Ударопрочный, изготовлен из ABS пластика (акрилонитрил-бутадиен-стирол), защита IP54 |
| Клавиатура | С металлическим покрытием, 5 клавиш |
| Соответствия | электромагнитная совместимость (EN 61326-1) |
| Источник питания | 1 алкалиновая батарея 9В 6LR61 |
| Рабочая температура | от 0 до 50 °C |
| Температура хранения | от -20 до +80 °C |
| Автоотключение | регулируется от 0 до 120 мин |
| Масса | 190 г |
| Языки меню | Французский, английский |
Комплект поставки:
| Описание | LV 101 | LV 107 | LV 110 |
|---|---|---|---|
| Зонд крыльчатка ø 14 мм | + | — | — |
| Зонд крыльчатка ø 70 мм | — | + | — |
| Зонд крыльчатка ø 100 мм | — | — | + |
| Раструб для воздушного потока К25 — К85 | — | — | — |
| Раструб для воздушного потока | — | — | — |
| Кейс для транспортировки | + | + | + |
