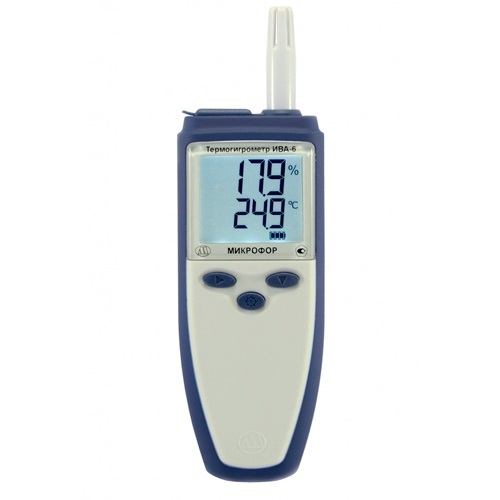

Термогигрометр ИВА-6Н(-Д)-РК
Загрузка...
Термогигрометр ИВА-6Н(-Д)-РК со встроенным радиомодулем стандарта ZigBee представляет собой автономный термогигрометр с радиоканалом (может использоваться совместно с другими модификациями). Зонд, установлен на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1 или КУ-2.
В термогигрометрах для измерений относительной влажности используется сорбционно-емкостной чувствительный элемент (ЧЭв), принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Для измерения температуры используются полупроводниковый чувствительный элемент (ЧЭт).
В состав термогигрометра входят зонд и блок индикации.
Зонд содержит чувствительные элементы влажности и температуры, а также схему обработки и выдачи сигналов.
Схема обработки и выдачи сигналов зонда выполнена на основе микроконтроллера и осуществляет следующие функции:
- измерение емкости ЧЭв;
- измерение сопротивления ЧЭт;
- вычисление значения температуры;
- вычисление значения относительной влажности;
- температурная коррекция значения относительной влажности;
- формирование выходного сигнала зонда.
Блок индикации термогигрометра позволяет выполнять следующие функции:
- управлять работой прибора;
- осуществлять связь, опрос и прием информации с подключенного к нему зонда;
- выводить на индикатор результаты измерений;
- осуществлять диагностику состояния прибора;
- передавать данные об измеренных значений по цифровому интерфейсу – проводному (с использованием кабеля КИ-3) или по радиоканалу;
- на основании измеренных значений относительной влажности и температуры рассчитывать температуру точки росы/инея (°С).
Термогигрометры имеют активируемую функцию записи измеренных значений на карту памяти типа microSD. Активация функции может быть осуществлена при производстве, либо самостоятельно пользователем.
Технические характеристики ИВА-6Н(-Д)-РК:
| Параметр | Значение |
| Диапазон измерений относительной влажности, % | от 0 до 98 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %: — в поддиапазоне от 0 до 90 % — в поддиапазоне от 90 до 98 % |
±2 ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1 °С в пределах диапазона измерений температуры, % | ±0,1 |
| Диапазон измерений температуры, °С: — ИВА-6Н без удлинительного кабеля КУ-1 или КУ-2 — ИВА-6Н с удлинительным кабелем КУ-1 или КУ-2 |
от 0 до +50 от -20 до +50 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,2 |
| Постоянная времени: — при измерении относительной влажности, мин, не более — при измерении температуры, мин, не более |
2 5 |
| Параметры электрического питания: — напряжение постоянного тока, В |
от 2 до 3 (2 батареи типа АА) |
| Средняя наработка на отказ То в нормальных условиях, ч, не менее | 10 000 |
| Средний срок службы Тс, лет, не менее | 5 |
| Рабочая температура, °С | Блок индикации: от 0 до 50 |
| Зонд: от -20 до +50 | |
| Рабочая относительная влажность, % | Блок индикации: от 0 до 98 при температуре от 0 °С до 35 °С от 0 до 80 при температуре от 35 °С до 50 °С |
| Зонд: от 0 до 98 | |
| Рабочее атмосферное давление, гПа | от 600 до 1200 |
| Габаритные размеры (ширина×высота×глубина), мм, не более: -ИВА-6Н -ИВА-6Н с удлинительным кабелем КУ-1 или КУ-2 — блок индикации — зонд — длина соединительного кабеля, мм, не менее |
70×190×2570×155×25 25×200 1000 |
| Масса термогигрометра, кг, не более | 0,4 |
Комплект поставки ИВА-6Н(-Д)-РК:
| № | Наименование | Количество |
| 1 | Термогигрометр автономный (со встроенным преобразователем, с радиомодулем стандарта ZigBee) ИВА-6Н-РК | 1 |
| 2 | Карта памяти microSD с ПО DataLogger | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковка | 1 |
