Термометр Fluke 1524-256
Загрузка...

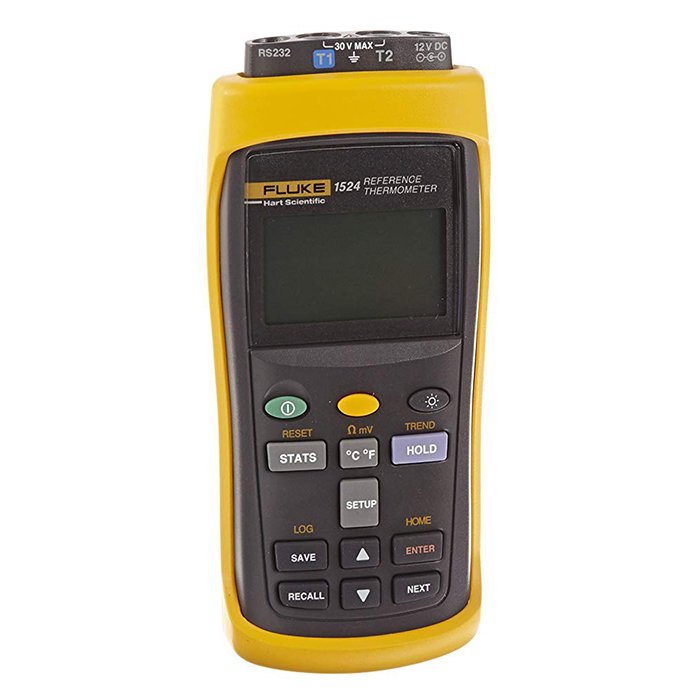

Калибратор температуры Fluke 1524-256 — это универсальный двухканальный прибор с функцией графического отображения трендов, совместимый с ПТС, термисторами и термопарами. Портативное устройство отлично подходит как для лабораторных исследований, так и для проверок в условиях промышленного предприятия. Измерительные возможности определяются типом подключенного датчика.
Модель 1524 отличается от младшей в линейке двухканальной компоновкой, что значительно ускоряет проведение тестов, а также режимом регистратора с памятью на 15000 записей, привязкой результатов ко времени и регулируемым интервалом выборки. Полученные данные можно экспортировать на ПК по интерфейсу RS-232 для документирования и анализа посредством бесплатного фирменного ПО.
Технические особенности
Функция изменения направления тока, встроенная в Fluke 1524-256, помогает устранить такое явление, как термоэдс. В быстром режиме на получение показаний требуется всего 0.3 с. Благодаря стабильному источнику напряжения и прецизионным резисторам температура окружающей среды практически не влияет на результат, что позволяет проводить измерения с калибратором температуры в диапазоне от −10 ºC до +60 ºC. Прочный корпус устойчив к вибрациям и падениям, что особенно актуально при работе на производстве.
Наглядность и функциональность

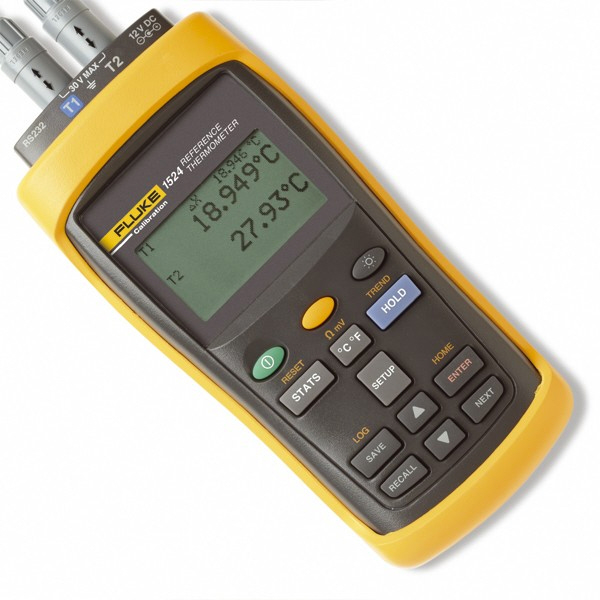

Помимо цифровой индикации, на дисплей, снабженный подсветкой, можно вывести графики изменения температуры, которые легко масштабировать для подробного изучения. Эта функция Fluke 1524-256 помогает на месте определить стабильность показаний и отследить динамику процессов без подключения устройства к ПК.
В приборе реализовано универсальное питание — возможно использование как батарей, заряда которых хватает на 20 часов замеров, так и подключение к сети, что удобно при длительных наблюдениях. Кроме того, при работе от элементов питания доступны настройки для экономии энергии.
Варианты применения
- В качестве мобильного эталонного термометра при калибровке или контрольных мероприятиях.
- Испытания и настройка токовой петли.
- Пусконаладка различных установок.
- Проведение обслуживания и ремонта теплообменников, печей, холодильных камер и другого оборудования.
Fluke 1524-256:
| Fluke Calibration 1524-256 | ||
|---|---|---|
| Входные каналы | 1523: 1 1524: 2 |
|
| Регистрация | 1523: 25 замеров со статистикой 1524: 15 000 замеров с метками времени и даты; 25 замеров со статистикой |
|
| Интервал выборки (нормальный) | 1 секунда | |
| Интервал выборки (быстрый режим) | 0,3 секунды (подробнее см. техническое руководство) | |
| Типы датчиков | ПТС, термометры сопротивления, термисторы и термопары | |
| Типы термопар | C,E,J,K,L,M,N,T,U,B,R,S | |
| Рабочая температура | от –10 до 60 ºC (наилучшая точность — от 13 до 33 ºC) | |
| Требования к электропитанию | 3 щелочных аккумулятора размером AA | |
| Размер | 96 x 200 x 47 мм | |
| Масса | 0,65 кг | |
| Условия окружающей среды, способствующие максимальной точности измерений | от 13 до 33 °C | |
| Диапазон и точность измерения напряжения | от –10 до 75 мВ ± (0,005 % + 5 мкВ) | |
| Диапазон и точность измерения сопротивления | от 0 до 400 Ом ± (0,004 % + 0,002 Ом) от 200 Ом до 50 кОм ± (0,01 % + 0,5 Ом) от 50 до 500 кОм ± (0,03 %) |
|
| Температурный коэффициент, напряжение (от –10 до 13 °C, от 33 до 60 °C) | ± (0,001 %/°C + 1 мкВ/°C) | |
| Температурный коэффициент, сопротивление (от –10 до 13 °C, от 33 до 60 °C) | 0,0008 %/°C + 0,0004 Ом (от 0 до 400 Ом) 0,002 %/°C + 0,1 Ом (от 0 Ом до 50 кОм) 0,06 %/°C + 0,1 Ом (от 50 до 500 кОм) |
|
| Ток возбуждения, сопротивление | 1 мА (от 0 до 400 Ом) 10 мкА (от 0 Ом до 50 кОм) 2 мкА (от 50 до 500 кОм) |
|
| Погрешности эквивалентных температур, измеряемых термопарами (только показания) | ||
| Тип B | ±0,85 ºC от 600 до 800 ºC ±0,68 ºC от 800 до 1000 ºC ±0,57 ºC от 1000 до 1800 ºC |
|
| Тип C; | ±0,32 ºC от 100 до 550 ºC ±0,71 ºC от 550 до 2300 ºC |
|
| Тип E | ± 0,52 ºC от –200 до 0 ºC ±0,22 ºC от 0 до 950 ºC |
|
| Тип J | ± 0,52 ºC от –200 до 0 ºC ±0,23 ºC от 0 до 1200 ºC |
|
| Тип K | ±0,61 ºC от –200 до 0 ºC ±0,24 ºC от 0 до 1370 ºC |
|
| Тип L | ±0,36 ºC от –200 до 0 ºC ±0,23 ºC от 0 до 1370 ºC |
|
| Тип M | ±0,26 ºC от –20 до 0 ºC ±0,25 ºC от 0 до 400 ºC ±0,22 ºC от 400 до 1400 ºC |
|
| Тип N | ±0,72 ºC от –200 до 0 ºC ±0,28 ºC от 0 до 1300 ºC |
|
| Тип R | ±1,09 ºC от –20 до 0 ºC ±0,97 ºC от 0 до 500 ºC ±0,49 ºC от 500 до 1750 ºC |
|
| Тип S | ±1,05 ºC от –20 до 0 ºC ±0,95 ºC от 0 до 500 ºC ±0,56 ºC от 500 до 1750 ºC |
|
| Тип T | ±0,60 ºC от –200 до 0 ºC ±0,25 ºC от 0 до 400 ºC |
|
| Тип U | ±0,54 ºC от –200 до 0 ºC ±0,24 ºC от 0 до 400 ºC |
|
| Примечание 1. Погрешности определяются внутренней компенсацией эталонного перехода. Эквивалентные погрешности для внешнего эталонного перехода см. в техническом руководстве | ||
| Точность эквивалентной температуры ПТС (только показания) | ||
| –100 °C | ±0,011 0 °C ±0,015 |
|
| 100 °C | ±0,019 | |
| 200 °C | ±0,023 | |
| 400 °C | ±0,031 | |
| 600 °C | ±0,039 | |
| Точность эквивалентной температуры термистора (только показания) | ||
| 0 °C | ±0,002 | |
| 25 °C | ±0,003 | |
| 50 °C | ±0,006 | |
| 75 °C | ±0,014 | |
| 100 °C | ±0,030 | |
| Погрешности измерений прибора модели 1523/24 с некоторыми из пробников (±°C) | ||
| –200 °C | 5616-12: 0,014 5615-6: 0,025 5627A-12: 0,027 5610-9: н/д |
|
| 0 °C | 5616-12: 0,021 5615-6: 0,021 5627A-12: 0,049 5610-9: 0,009 |
|
| 100 °C | 5616-12: 0,027 5615-6: 0,028 5627A-12: 0,065 5610-9: 0,009 |
|
| 300 °C | 5616-12: 0,040 5615-6: 0,043 5627A-12: 0,103 5610-9: н/д |
|
| 420 °C | 5616-12: 0,050 5615-6: н/д 5627A-12: 0,130 5610-9: н/д |
|
| Примечание 2. | Включает в себя точность показаний, точность калибровки пробника и точность, связанную с дрейфом пробника | |

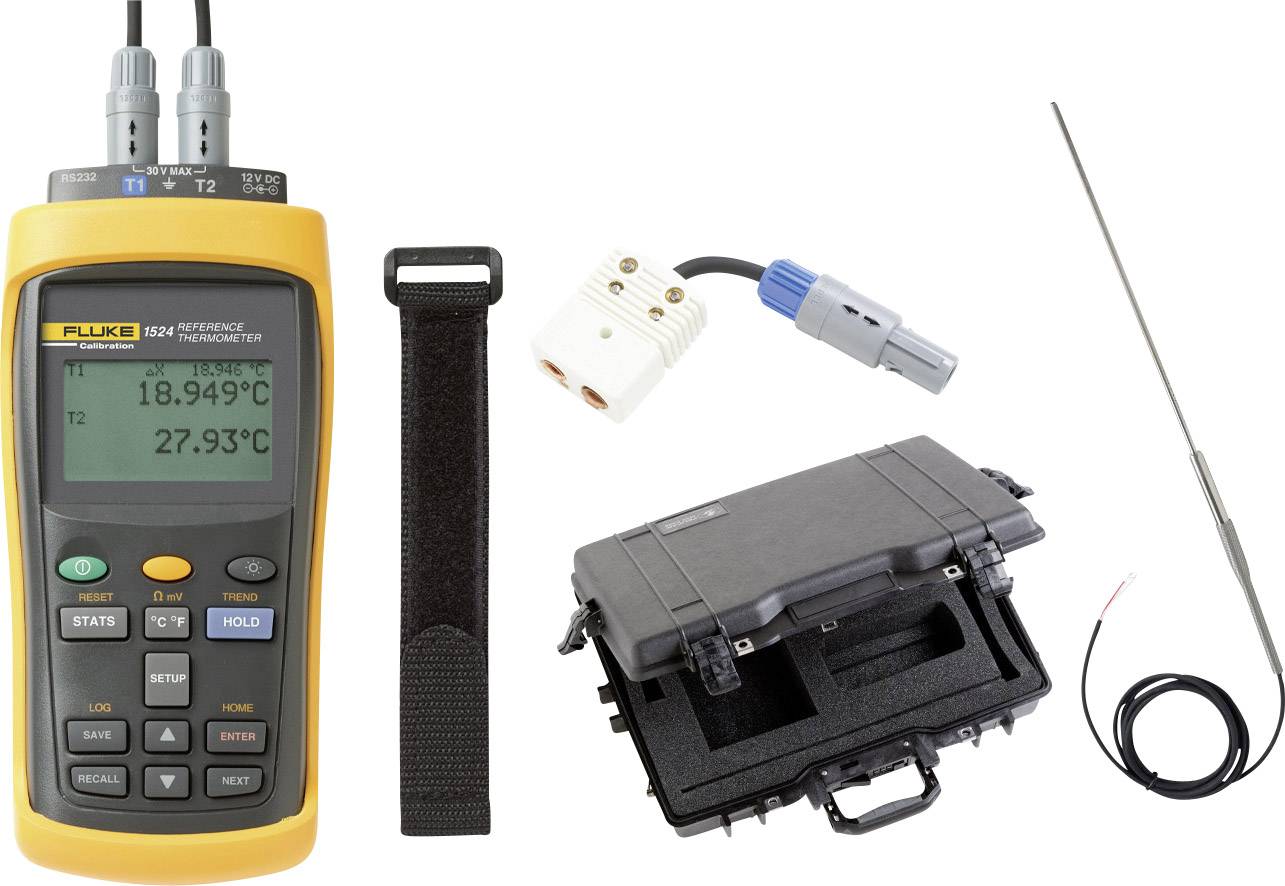

Комплект поставки Fluke 1524-256:
- Измеритель температуры, портативный, 2-канальный, регистратор данных
- Футляр для переноски устройства считывания данных и датчика 1523/1524 Readout and Probe Carrying
- Кабель RS-232 (1523, 1524)
