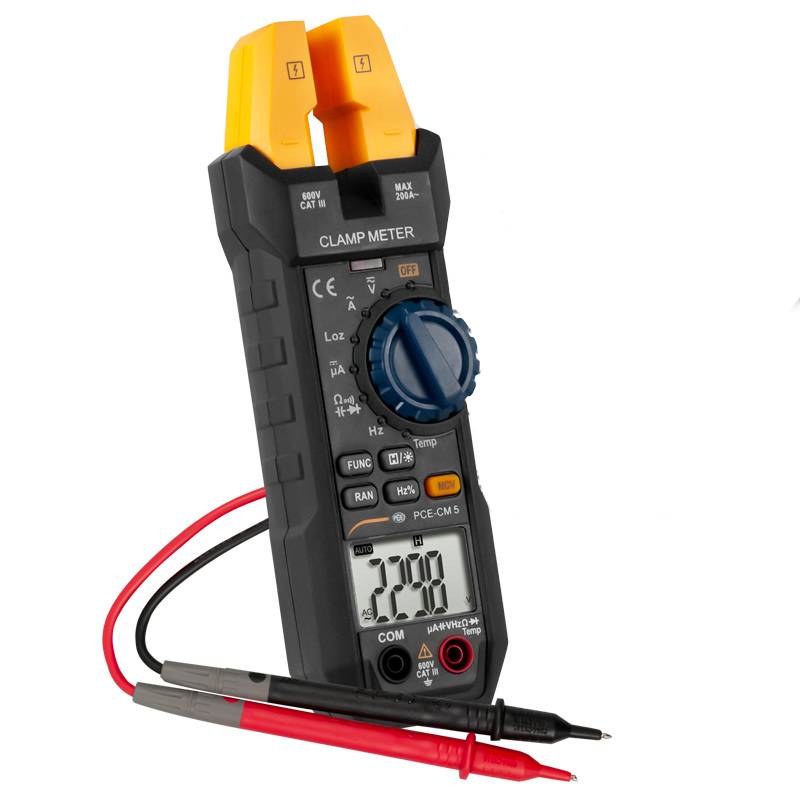

Токовые клещи PCE-CM 5 представляет собой мультиметр с множеством различных функций. С токовым ограничителем измерения тока до 200 А переменного тока могут проводиться без контакта. Этот текущий диапазон токовых клещей уже охватывает большой диапазон текущих измерений. Благодаря бесконтактным измерениям токовых клещей измерения можно проводить во время работы. Это означает, что никакая подготовка к измерению не нужна поскольку измерения могут быть сделаны непосредственно на кабеле, который должен быть измерен.

Другая бесконтактная особенность токовых клещей — измерение NCV (не подключенного напряжения). Во время этого измерения датчик тока может указать, есть ли напряжение в линии. Здесь также нет необходимости использовать токовый зажим для подготовки к измерениям во время работы. Эти два свойства токового зажима снижают риск получения травмы в результате поражения электрическим током.

Другими полезными функциями ограничителя тока являются измерение сопротивления и проверка непрерывности. С помощью проверки целостности токового зажима можно определить, например, полностью ли закрыто реле в распределительной коробке. Благодаря высокой частоте измерения токовых клещей можно определить возможные колебания тока. Это делает токовые клещи незаменимым инструментом для каждого электрика.

Особенности PCE-CM 5:

— Измерение индуктивного тока до 200 A AC
— Измерение напряжения с помощью частотомера
— Функция «Hold» для фиксирования измеренного значения
— Измерение температуры с помощью термопары
— Небольшая и компактная конструкция
— Меньшее внутреннее сопротивление с функцией LowZ

Технические характеристики PCE-CM 5:

Функция измерения

Переменный ток

Диапазон измерения Разрешение         Точность

200 А.                                 0,1 А                 ± (3,0% + 3 цифры)

Диапазон частот: 40 … 400 Гц

Максимальный входной ток: 200 A AC



Функция измерения

Постоянный ток

Диапазон измерения Разрешение         Точность

600 мкА                                 0,1 мкА                 ± (1,0% + 4 цифры)

1000 мкА                         1 мкА                 ± (1,0% + 4 цифры)

Максимальный входной ток: 1000 мкА



Функция измерения

Постоянное напряжение

Диапазон измерения Разрешение         Точность

600 мВ                                 0,1 мВ                 ± (0,7% + 3 цифры)

6 В                                         0,001 В                 ± (0,7% + 3 цифры)

60 В                                 0,01 В                 ± (0,7% + 3 цифры)

600 В                                 0,1 В                 ± (0,7% + 3 цифры)

Входное сопротивление: 10 МОм

Максимальное входное напряжение: 600 В пост.



Функция измерения

Переменный ток

Диапазон измерения Разрешение         Точность

6 В                                         0,001 В                 ± (0,8% + 3 цифры)

60 В                                 0,01 В                 ± (0,8% + 3 цифры)

600 В                                 0,1 В                 ± (0,8% + 3 цифры)

Входное сопротивление: 10 МОм

Максимальное входное напряжение: 600 В пост.

Диапазон частот: 40 … 400 Гц



Функция измерения

LowZ AC / DC

Диапазон измерения Разрешение        Точность

600 В                                 0,1 В                 ± (2,0% + 3 цифры)

Входное сопротивление: 10 МОм

Максимальное входное напряжение: 600 В пост.

Диапазон частот: 40 … 400 Гц



Функция измерения

Сопротивление

Диапазон измерения Разрешение         Точность

600 Ом                                 0,1 Ом                 ± (0,8% + 3 цифры)

6 кОм                                 0,001 кОм         ± (0,8% + 3 цифры)

60 кОм                                 0,01 кОм         ± (0,8% + 3 цифры)

600 кОм                                 0,1 кОм                 ± (0,8% + 3 цифры)

6 МОм                                 0,001 МОм         ± (1,2% + 3 цифры)

60 МОм 0,1 МОм         ± (1,2% + 3 цифры)

Испытательное напряжение (разомкнутая цепь): 0,4 В

Защита от перенапряжения: 250 В переменного / постоянного тока



Функция измерения

Проверка цепи

Диапазон измерения Разрешение     Точность

—                                         0,1 Ом                 —

Защита от перенапряжения: 250 В переменного / постоянного тока

Звуковой сигнал при <50 Ом



Функция измерения

Проверка диодов

Диапазон измерения Разрешение         Точность

—                                         0,001 В                 —

Защита от перенапряжения: 250 В переменного / постоянного тока

Прямой ток: 1 мА постоянного тока

Прямое напряжение: 3,3 В постоянного тока



Функция измерения

Ёмкость

Диапазон измерения Разрешение         Точность

99,99 нФ                         0,01 нФ                 ± (4,0% + 5 цифр)

999,9 нФ                         0,1 нФ                 ± (4,0% + 5 цифр)

9,999 мкФ                         0,001 мкФ         ± (4,0% + 5 цифр)

99,99 мкФ                         0,01 мкФ         ± (4,0% + 5 цифр)

999,9 мкФ                         0,1 мкФ                 ± (4,0% + 5 цифр)

9,999 мФ                         1 мкФ                 ± (4,0% + 5 цифр)

99,99 мФ                         0,01 мФ                 ± (4,0% + 5 цифр)

Защита от перенапряжения: 250 В переменного / постоянного тока



Функция измерения

Температура (термопара типа К)

Диапазон измерения Разрешение         Точность

-20 … 0 ° С                         1 ° C                 ± (3,0% + 2 цифры)

1 … 400 ° C                         1 ° C                 ± (2,0% + 2 цифры)

-4 … 32 ° F                         1 ° F                 ± (3,0% + 4 цифры)

33 … 752 ° F                         1 ° F                 ± (2,0% + 4 цифры)

Защита от перенапряжения: 250 В переменного / постоянного тока



Функция измерения

Частота (с токовым зажимом)

Диапазон измерения Разрешение         Точность

99,99 Гц                                 0,01 Гц                   ± (1,5% + 5 цифр)

999,9 Гц                                 0,1 Гц                 ± (1,5% + 5 цифр)

> 1 кГц                                 0,001 кГц         только для справки

Диапазон частот: 10 Гц … 1 кГц

Максимальный входной ток: 200 А переменного тока

Диапазон ввода:> 60 А переменного тока (действующий ток увеличивается, частота также увеличивается)



Функция измерения

Частота (при измерении напряжения)

Диапазон измерения Разрешение         Точность

99,99 Гц                                 0,01 Гц                 ± (1,5% + 5 цифр)

999,9 Гц                                 0,1 Гц                 ± (1,5% + 5 цифр)

9,999 Гц                                 0,001 кГц         ± (1,5% + 5 цифр)

> 10 кГц                                 0,01 кГц                 только для справки

Диапазон частот: 10 Гц … 10 кГц



Функция измерения

Частота (прямое измерение)

Диапазон измерения Разрешение         Точность

99,99 Гц                                 0,01 Гц                 ± (0,3% + 5 цифр)

999,9 Гц                                 0,1 Гц                 ± (0,3% + 5 цифр)

9,999 Гц                                 1 Гц                 ± (0,3% + 5 цифр)

99,99 кГц                         0,01 кГц                 ± (0,3% + 5 цифр)

999,9 кГц                         0,1 кГц                 ± (0,3% + 5 цифр)

9,999 кГц                         1 кГц                 ± (0,3% + 5 цифр)

99,99 МГц                         0,01 МГц         ± (0,3% + 5 цифр)



Диапазон измерения: 10 Гц … 60 МГц

Входное сопротивление: 10 МОм

Диапазон ввода:> 0,2 В переменного тока (увеличивается входное напряжение, частота также увеличивается)

Максимальное входное напряжение: 250 В переменного тока



Функция измерения

Рабочий цикл

Диапазон измерения Разрешение         Точность

5 … 95%                                 0,1%                 ± 0.3%



Больше спецификаций

Выбор диапазона автоматически и вручную

Максимальная рабочая высота 2000 м

Дисплей ЖК-дисплей

Наибольшее значение дисплея 5999

Overrange Дисплей «OL»

Диапазон измерения опустошение Дисплей «-OL»

Скорость измерения 3 измерения в секунду

Автоматическое отключение после 15 минут бездействия

Источник питания 1 х 9 В блок батареи

Условия эксплуатации 0 … 40 ° С

Условия хранения -10 … 50 ° С

Размеры 201 х 65 х 43 мм

Вес     около 265 г (с аккумулятором)

Комплект поставки PCE-CM 5:

  • 1 х Токовый зажим PCE-CM 5
  • 1 х Пара измерительных проводов
  • 1 х Сумка
  • 1 х 9 В стационарный аккумулятор
  • 1 х Инструкция по эксплуатации
