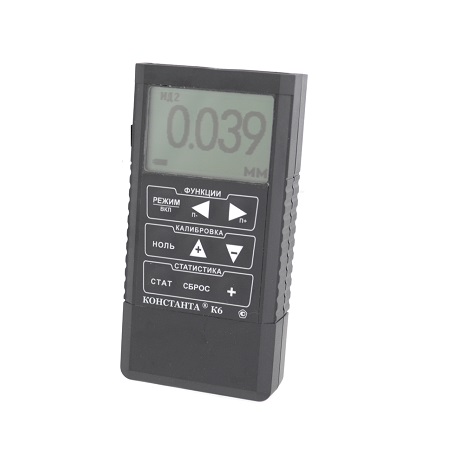

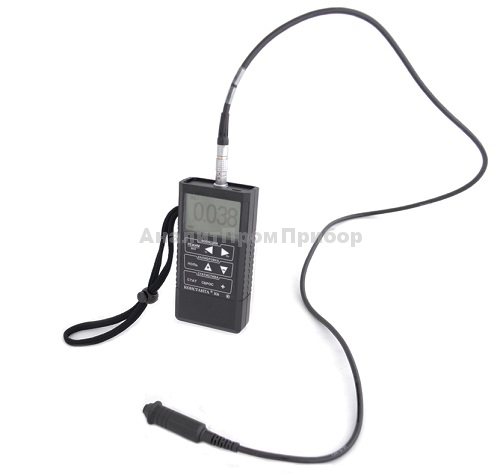

Толщиномер покрытий Константа К6Г
Загрузка...Тип оборудования: толщиномер гальванических покрытий
Производитель: Россия
Серия: Константа К6
Модель: Константа К6Г
Описание: Многофункциональный толщиномер для измерения толщины гальванических покрытий на черных и цветных металлах
Сертификаты на толщиномер покрытий Константа К6:
Сертификат об утверждении типа средств измерений Российской Федерации. Толщиномер гальванических покрытий Константа К6 Г внесен в Государственный реестр средств измерений РФ.
Краткое описание толщиномера гальванических покрытий Константа-К6Г:
Специализированный многофункциональный электромагнитный прибор для измерения толщины широкой номенклатуры гальванических покрытий в условиях производства. Новые цифровые методы получения измерительной информации, расширенная клавиатура и дружественный интерфейс сделают Вашу работу с прибором эффективной при обеспечении высокой достоверности результатов.
Назначение толщиномера гальванических покрытий Константа К6Г:
Толщиномер предназначен для измерения толщины:
- электропроводящих неферромагнитных (цинковых, хромовых, кадмиевых, серебряных, никелевых, медных, оловянных и др.) покрытий на стальных деталях;
- электропроводящих ферромагнитных (например, электролитических никелевых) покрытий на стальных деталях;
- электропроводящих неферромагнитных (серебряных, медных, латунных, оловянных и др.) покрытий на деталях из неферромагнитных металлов и сплавов;
- анодноокисных и др. диэлектрических покрытий на деталях из ферро- и неферромагнитных металлов и сплавов;
- многослойных покрытий;
- гальванических покрытий на внутренних поверхностях труб;
- плакирующих покрытий;
- специальных металлических покрытий большой толщины;
- металлических покрытий на диэлектрических деталях
Отличительные особенности толщиномера гальванических покрытий Константа-К6Г:
- специализированное меню для удобства использования при измерении широкой гаммы покрытий;
- использование комбинации импульсного индукционного, вихретоковых параметрического и фазового цифровых методов получения первичной информации;
- большое число износостойких преобразователей различного назначения нового поколения с алгоритмами работы, исключающими влияние их износа на погрешность измерения;
- расширенная клавиатура и матричный индикатор, обеспечивающие дружественный интерфейс общения при измерениях и обработке результатов;
- возможность проведения допускового контроля, измерений с усреднением и получения статистики по группам измерений;
- отсутствие температурного и временного дрейфа показаний;
- возможность контроля покрытий на деталях с шероховатостью до Rz = 400 мкм, на малоразмерных деталях (например, различном крепеже) и внутренних поверхностях полых изделий;
- возможность измерения толщины гальванических покрытий под диэлектрическими покрытиями;
- возможность запоминания и просмотра результатов измерения, передачи их в IBM PC и статистической обработки с использованием прилагаемой программы CONSTANTA-DATA;
- подсветка индикатора и автоматическое выключение после окончания работы.
Назначение преобразователей к толщиномеру покрытий Константа-К6Г:
Датчик ИД0 — толщинометрия гальванических покрытий (кроме никелевых электролитических) в труднодоступных местах и на малоразмерных деталях из ферромагнитных материалов;
Датчик ИД1 — толщинометрия гальванических (кроме никелевых электролитических), лакокрасочных и других диэлектрических покрытий на малоразмерных деталях из ферромагнитных материалов;
Датчик ФД1 — толщинометрия никелевых электролитических и других гальванических покрытий на деталях из черных и цветных металлов и сплавов, в том числе с шероховатостью до Rz400;
Датчик ФД3 — толщинометрия гальванических покрытий на малоразмерных деталях из черных и цветных металлов и сплавов, в том числе с шероховатостью до Rz200;
Датчик ПД0, ПД1 — толщинометрия электропроводящих неферромагнитных и диэлектрических покрытий на изделиях из электропроводящих неферромагнитных металлов и сплавов;
Датчик ИД1Т — толщинометрия гальванических (кроме никелевых электролитических), покрытий внутри труб из ферромагнитных металлов;
Датчик ПД1Т — толщинометрия электропроводящих неферромагнитных и диэлектрических покрытий внутри труб из электропроводящих неферромагнитных сплавов.
Датчик ФД3Т — толщинометрия гальванических покрытий внутри стальных труб, в том числе с шероховатостью до Rz200
Технические характеристики преобразователей для толщиномеру покрытий Константа К6Г:
| Тип преобразователя | Диапазон измерения электро- проводящих неферро- магнитных покрытий | Диапазон измерения электро- проводящих ферро- магнитных покрытий | Основная погрешность измерения | Минимальный радиус основания, мм | Минимальный диаметр зоны измерения, мм | Допустимая шероховатость (отстройка от зазора, мм) |
| ИДО ИД1 |
0-200 мкм 0-300 мкм на черных металлах |
0-40 мкм 0-40 мкм на цветных металлах |
<2%+1 мкм <2%+1 мкм |
1 1 |
2,0 2,5 |
Rz5 (-) Rz5 (-) |
| ПД0 ПД1 |
0-100 мкм 0-100 мкм на цветных металлах |
— — |
<1%+1 мкм <1%+1 мкм |
1 2 |
1,5 4,0 |
Rz5 (-) Rz5 (-) |
| ФД1-0,1 ФД3-0,2 ФД3-1,8 |
0-300 мкм 0-120 мкм 0-40 мкм на черных и цветных металлах |
0-250 мкм 0-120 мкм 0-40 мкм на черных и цветных металлах |
<3%+1 мкм <3%+1 мкм <3%+1 мкм |
2 1 0,75 |
4,7 3 1,5 |
Rz400 (0,5 мм) Rz400 (0,5 мм) Rz200 (0,2 мм) |
| ИД1Т ПД1Т ФД3Т |
0-300 мкм 0-100 мкм 0-120 мкм |
0-40 мкм — 0-120 мкм |
<2%+1 мкм <2%+1 мкм |
Минимальный радиус трубы 7 мм | 2,0 4,0 |
Rz5 (-) Rz5 (-) Rz200 (0,2 мм) |

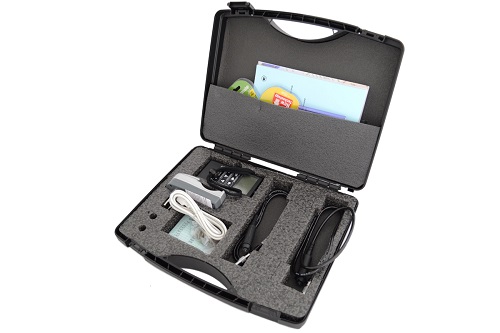

Комплект поставки толщиномера гальванических покрытий Константа К6Г:
Измерительный блок с преобразователями (число и модификация по выбору заказчика), элементы ААА -2 шт., паспорт, методика поверки, образцы покрытий (по заказу), диск с программой связи с IBM PC и обработки измерительной информации CONSTANTA-DATA, тара.
