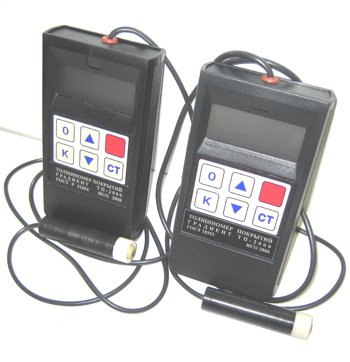

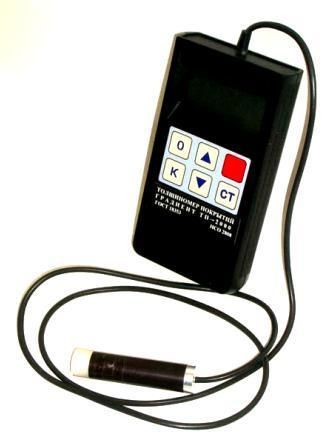

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н

Технические характеристики:

• Диапазон измерения толщины покрытий, от 0,010 мм до 2,0мм.
• Предел допускаемой основной погрешности толщиномера от измеряемой величины h: ±(0,02h+0,002) мм.
• Дополнительная погрешность, вызванная температурными колебаниями, изменением напряжения, шероховатостью поверхности и другими факторами не превышает 0,5 от допускаемой основной погрешности.
• Предел допускаемой дополнительной погрешности ∆ крив. доп. В микронах, вызванной уменьшением радиуса кривизны менее значения 40 мм не превышает значения определяемого по формуле: ∆ крив. доп. = ∆ осн. Log2 40/a, мкм, где а – радиус кривизны, мм; ∆ осн – предел допускаемой абсолютной основной погрешности, мкм.

Режимы работы толщиномера:

• Определение характеристик металла без покрытия;
• Установка нуля прибора,
• Калибровка прибора по диэлектрической калибровочной пластине,
• Дискретное измерение толщины покрытия,
• Статистическая обработка измерений — усреднение измерений толщины покрытия,
• Непрерывное измерение толщины гладких диэлектрических пленок – сканирование толщины гладких диэлектрических пленок. В этом режиме измерения производятся с более высокой точностью — измерения продолжаются до тех пор пока датчик не будет установлен окончательно на поверхность покрытия, при этом величина измерения стабилизируются. В этом режиме включение режима статистической обработки (вычисление средней величины) измерений не возможно.
• Измерения толщины покрытий в микронах выводятся на цифровой дисплей прибора в виде цифр от «0000» до «9999».

• Наличие энергонезависимой памяти позволяет сократить количество операций по калибровке прибора, так как они сохраняются в памяти прибора после его выключения.
• Каждая операция и измерения сопровождаются звуковым сигналом.
• Прибор предназначен для эксплуатации при температуре в пределах от минус 5°С до плюс 35°С. Относительная влажность воздуха в помещении до (60±15)%. Атмосферное давление (750±30) мм.рт.ст. Вид климатического исполнения УХЛ категории 4.2. ГОСТ 15150.
• Температура объекта контроля соответствует температуре окружающего воздуха.
• По устойчивости к воздействию вибраций прибор должен соответствовать группе исполнения N2 для помещений, защищенных от существенных вибраций ГОСТ 12997.
• Расстояние от края датчика до края изделия – не менее 10 мм.
• Величина шероховатости контролируемого покрытия и основания, на которой обеспечивается погрешность измерения толщины, Rz – не более 80 мкм.
• Величина шероховатости контролируемой поверхности покрытия и основания,на которой обеспечивается погрешность измерения толщины, Ra – не более 0,8 мкм.
• Максимальное количество измерений в режиме усреднения измерений – 128.
• Измерения толщины покрытия выводятся на цифровой дисплей электронного блока с числом разрядов 4 в микронах.
• Радиус кривизны поверхности изделия – не менее 40 мм.
• Толщина основания, на котором возможно измерение толщины с номинальной погрешностью, составляет не менее 0,1 мм.
• Среднее время наработки на отказ – не менее 500 ч.
• Полный средний срок службы – 5 лет.
• Габариты размеры электронного блока – 170 мм (длина), 90 мм (ширина), 40 мм (высота).
• Масса электронного блока 300 г.
• Габаритные размеры датчика – 75 мм (длина), 20 мм (диаметр); длина соединительного кабеля – 120 мм.
• Масса датчика – 150 г.

Комплект поставки:

• Электронный блок и датчик с кабелем – 1 шт.
• Образец диэлектрической калибровочной пластины – 1 шт.
• Образец металлического основания без покрытия – 1 шт.
• Руководство по эксплуатации – 1 экз.
• Паспорт – 1 экз.
• Упаковка – 1 шт.
