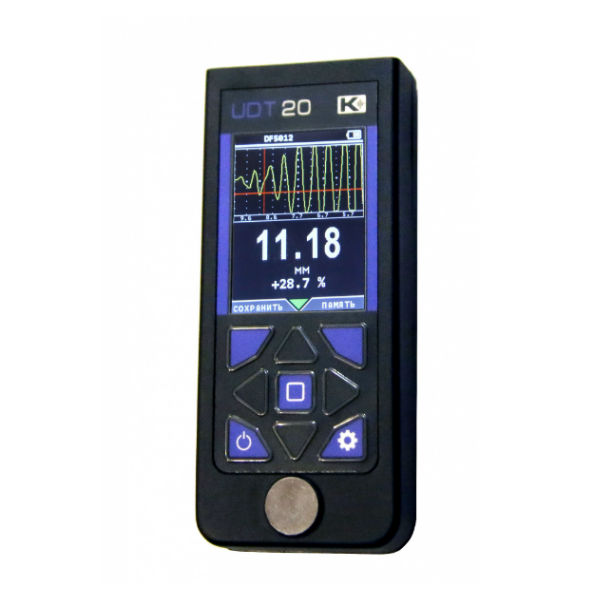

Толщиномер УДТ-20 портативный ультразвуковой с А-сканом
Загрузка...
Высокоточный универсальный ультразвуковой толщиномер с А- и Б- сканом. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точнось измерения. , В-скан позволяет построить профиль дна изделия. Толщиномер реализует различные возможности контроля толщины — высокоточное измерение времени по переходу через «ноль», измерение времени между сигналами «эхо-эхо», измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.
UDT-20 ультразвуковой толщиномер с А -сканом, новинка 2018 года на рынке неразрушающего контроля. Многофункциональный прецизионный толщиномер УДТ-20 практически повторяет собой толщиномер УДТ-40 предназначен для ультразвукового контроля — измерения толщины металлических, пластиковых и стеклянных изделий.
- Прецизионная толщинометрия по переходу через «0»
- Наличие режимов А-СКАН / В-СКАН
- Возможность работы с двумя стробами в режиме ЭХО-ЭХО
- Работа с р/с и совмещенными пэп
- Калибровка по точкам
- Измерение скорости УЗ
- Цветовая пороговая сигнализация
- Корпус ABS пластик
- Цветной дисплей
- Наличие памяти для записи и хранения результатов контроля
| Развертка | мин.: 0-4 мм; макс.: 0-400 мм (сталь) |
| Диапазон скоростей | 1000-9999 м/с |
| Задержка | от 0 мкс до 168 мкс |
| Демпфирование | 50 ом / 1000 ом |
| Зондирующий импульс | радиочастотный импульс, 200 В |
| Усилитель | широкополосный 1-15 МГц (-6 дБ) |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Автоматическая Сигнализация Брака (АСБ) | световая и звуковая |
| Дисплей | цветной TFT, 43 х 58 мм; 240 х 320 точек |
| Память | 100 настроек для датчиков, 500 измерений |
| Аккумуляторы | встроенный литий-полимерный |
| Диапазон рабочих температур | от -25 C до +55 C |
| Габаритные размеры | 148 мм x 64 мм x 25 мм |
| Масса толщиномера | 180 г |
- Ультразвуковой толщиномер УДТ-20;
- Преобразователь DTВ5012 или DT1006;
- Кабель для подключения датчика;
- Блок питания;
- Сумка для транспортировки;
- Инструкция;
- Свидетельство о поверке.
