Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков
Трафарет ЭЛИТЕСТ ТФ-200 используется при расшифровке радиографических снимков сварных соединений. Параметры обнаруженных дефектов (трещин, непроваров, пор, шлаковых, вольфрамовых и других включений)...
Загрузка...В наличии много
750 руб.RUB
Трафарет ЭЛИТЕСТ ТФ-200 используется при расшифровке радиографических снимков сварных соединений. Параметры обнаруженных дефектов (трещин, непроваров, пор, шлаковых, вольфрамовых и других включений) определяются методом наложения шкал трафарета на снимок, в соответствии с требованиями ГОСТ 7512-82, ГОСТ 23055-78, НП-105-18, ГОСТ Р 50.05.07-2018 и других нормативных документов.

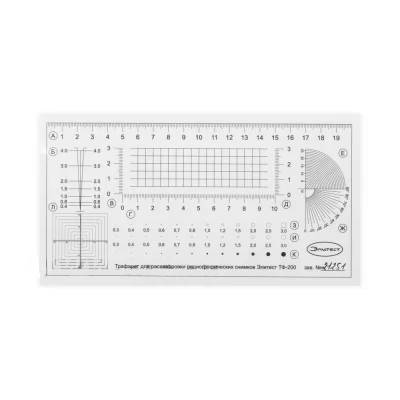

Трафарет изготовлен из гибкой прозрачной плёнки с нанесёнными на нее миллиметровыми шкалами и изображениями окружностей и квадратов определённых размеров.
Применение трафарета существенно упрощает процесс оценки качества сварного соединения.
Технические характеристики ЭЛИТЕСТ ТФ-200:
| Обозначение шкалы | Диапазон измерений | Цена деления | Погрешность измерений |
| А | 0 ÷ 200,0 мм | 1 мм | ±0,3 мм |
| Б | 0,4 ÷ 4,0 мм | — | ±0,25 мм |
| В | 0 ÷ 30,0 мм | 1 мм | ±0,3 мм |
| Г | 0 ÷ 100,0 мм | 1 мм | ±0,3 мм |
| Д | 0 ÷ 30,0 мм | 1 мм | ±0,3 мм |
| Е | 0 ÷ 25 мм | 1 мм | ±0,2 мм |
| Ж | 0 ÷ 90° | 5° | ±2,0° |
| З | 0,3 ÷ 3,0 мм | — | ±0,05 мм |
| И | 0,3 ÷ 3,0 мм | — | ±0,05 мм |
| К | 0,3 ÷ 3,0 мм | — | ±0,05 мм |
| Л | −18 ÷ 18 мм | 0,2 мм | ±0,1 мм |
Комплект поставки ЭЛИТЕСТ ТФ-200:
| Наименование | Количество |
| Трафарет для расшифровки радиографических снимков ЭЛИТЕСТ ТФ-200 | 1 шт. |
| Паспорт и РЭ | 1 экз. |
| Сертификат калибровки | 1 экз. |
| Конверт | 1 шт. |
