ТРАССОИСКАТЕЛЬ ПОИСК-510 МАСТЕР

ТРАССОИСКАТЕЛЬ ПОИСК-510 МАСТЕР

Комплект трассо-дефектоискателя. Конструкция приемника моноблок. Низкотемпературный LCD экран. Трассоискатель нового поколения с диапазоном рабочих частот до 30 кГц. Работа на частотах 6 и 26 кГц обеспечивает более эффективный поиск и обследование местности с помощью встроенного индуктора. Инновационные методы поиска: карта кабеля на графическом дисплее с расположением кабеля относительно измерителя, с точностью «супермаксимума» и контролем кабеля «свой-чужой». Традиционный поиск по максимуму и минимуму с непрерывным цифровым контролем глубины и тока. Уникальные двухчастотные методы поиска повреждений.

Комплект трассо-дефектоискателя поиск 510.

Конструкция приемника моноблок. Низкотемпературный LCD экран. Трассоискатель нового поколения с диапазоном рабочих частот до 30 кГц. Работа на частотах 6 и 26 кГц обеспечивает более эффективный поиск и обследование местности с помощью встроенного индуктора. Инновационные методы поиска: карта кабеля на графическом дисплее с расположением кабеля относительно измерителя, с точностью «супермаксимума» и контролем кабеля «свой-чужой». Традиционный поиск по максимуму и минимуму с непрерывным цифровым контролем глубины и тока. Уникальные двухчастотные методы поиска повреждений. Спектр излучения, фильтр на 50 Гц и «живой звук» (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных и радиотрансляционных кабелей.

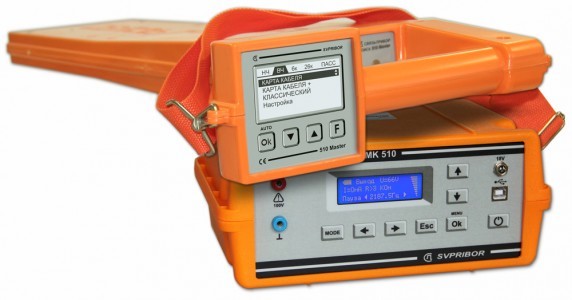

Состав изделия: моноблок, генератор MК-510 с измерениями, встроенным аккумулятором, автоматическим согласованием и авторегулировкой мощности, индуктор (встроен в генератор).
При необходимости заказывайте опции Поиск-410 Мастер:
GPS регистратор, отборник X-410 Master.

Для работы в морозы (-10 и ниже) заказывайте OLED-версию или дополнительный моноблок с OLED-дисплеем

Основные отличия и преимущества ПОИСК-510 Мастер

Трассоискатель нового поколения с диапазоном рабочих частот до 30 кГц.
К прежним возможностям Поиск-410 Мастер добавлены новые:

•  работа на частотах 6 и 26 кГц обеспечивает более эффективный поиск и обследование местности с помощью встроенного индуктора
•  частота 26 кГц не слышна в соседних парах и не мешает работе ADSL аппаратуры;
•  частота 26 кГц более обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов
•  пользователь может сам создать рабочую сетку частот генератора в диапазоне от 250 Гц до 30 кГц;
•  генератор вместе с поисковым сигналом проводит измерение параметров сигнала и сопротивления изоляции кабеля.

Режимы поиска 510 Мастер зависят от выбранной частоты

Стандартные частоты генератора МК 510:

• НЧ 273,4 ± 0,5 (273 Гц)
• ВЧ 2187,5 ± 1 (2 кГц)
• __ 6562,5 ± 2 (6 кГц) + встроенный индуктор
• __ 26250 ± 3 (26 кГц) + встроенный индуктор
• ПАССИВ — любые частоты 250 Гц — 30 кГц

Примечание: измеритель сам может задать на мультичастотном генераторе МК 510 рабочую сетку частот.
Активные инновационные режимы поиска описаны выше.

Ниже показаны режимы поиска в зависимости от выбранной частоты.

Поиск на частоте НЧ 273 Гц

Режим поиска НЧ-ВЧ

• Это инновационный режим поиска на частоте НЧ,
• сигнал от которой в паузе сравнивается с сигналом ВЧ.
• Режим используется для поиска повреждения изоляции кабеля.

Поиск на частоте ВЧ 2187,5 (2 кГц)

Режимы поиска на ВЧ :

• КАРТА КАБЕЛЯ
• КАРТА+ / КОМПАС
• КЛАССИЧЕСКИЙ

ВЧ и НЧ — общие стандартные частоты всей серии Поиск. Таким образом, новый трассо-дефектоискатель 510 MASTER сопряжен с любым генератором этой серии.

Поиск на частоте 6562,5 (6 кГц)

Режимы поиска на 6 кГц :

• КАРТА КАБЕЛЯ
• КАРТА+ / КОМПАС
• КЛАССИЧЕСКИЙ
• ФАЗА

Режим «ФАЗА» используется для отыскания дефектов изоляции кабелей и трубопроводов.

Поиск на частоте 26250 (26 кГц)

Режимы поиска на 26 кГц :

• КАРТА КАБЕЛЯ
• КАРТА+ / КОМПАС
• КЛАССИЧЕСКИЙ

Поиск на 26 кГц имеет ряд преимуществ:

• работа на частоте 26 кГц обеспечивает более эффективный поиск и обследование местности с помощью встроенного индуктора
• частота 26 кГц не слышна в соседних парах и не мешает работе ADSL аппаратуры
• частота 26 кГц обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов
Все указанные режимы также могут использоваться при отыскании повреждения изоляции контактный способом. Контактный поиск дефектов изоляции на НЧ мультичастотный генератор МК-510 сопровождает полноценной частотой 26 кГц с любыми режимами поиска.

Поиск в пассивном режиме
и на любой частоте 250 Гц — 30 кГц

КАРТА ЭНЕРГО

Позволяет вести поиск силовых кабелей в режиме «КАРТА КАБЕЛЯ».

КЛАССИЧЕСКИЙ ЭНЕРГО

Поиск силовых кабелей промышленной частоты по максимуму, минимуму и в режиме «Максимум минус».

СПЕКТР

Энергоспектр для поиска силовых кабелей и широкий спектр для поиска различных коммуникаций.

100 Гц

Для катодной защиты газо-нефтепроводов

ВЫБОР ЧАСТОТЫ

Любая частота в диапазоне 250 Гц — 30 кГц.

основной режим поиска. Положение кабеля относительно измерителя показано стрелкой (на фото слева). Когда стрелка совпадает с перекрестьем в центре экрана, положение кабеля определено с точностью поиска по минимуму. В то же время удобство поиска как по максимуму: стрелка увеличивается и звук нарастает при приближении к кабелю. Направление стрелки выполняет функцию «свой-чужой» — над соседним кабелем происходит смена направления сигнала и направления стрелки.
