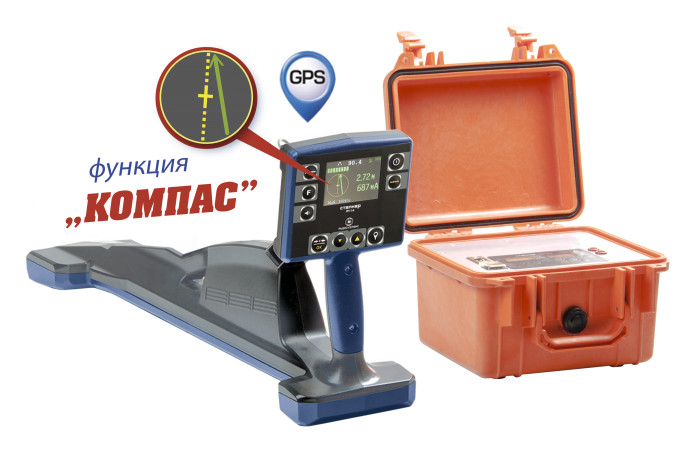

Трассоискатель Сталкер 75-14

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

В комплект поставки «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14

Общие особенности трассопоискового комплекса

  • функция «Компас» — схематическое отображение коммуникаций на дисплее приемника;

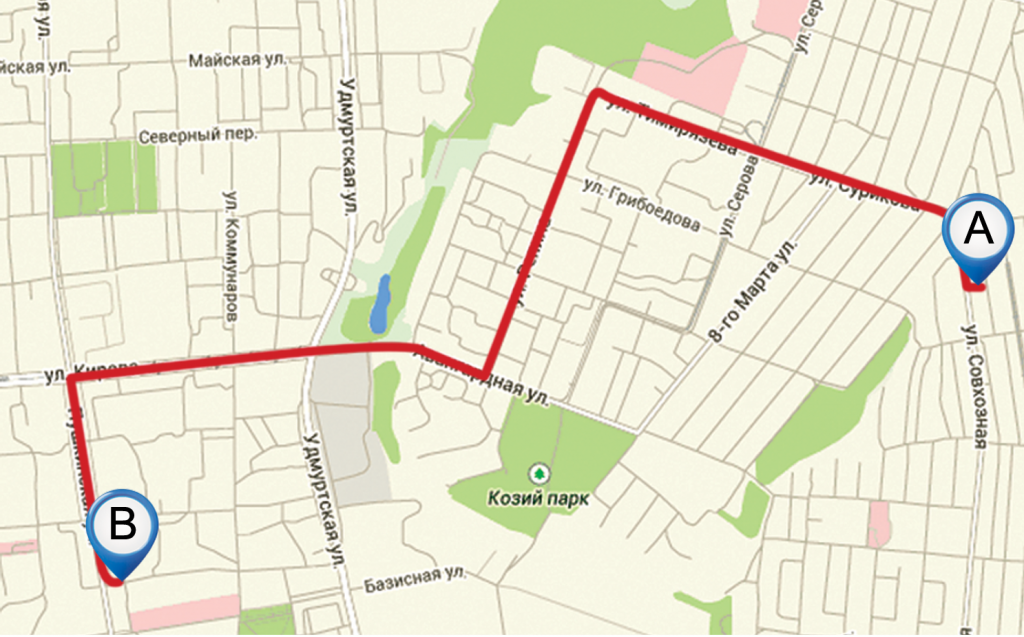

  • трассировка и координирование местоположения во всемирной системе координат;
  • Связь с компьютером по Bluetooth , память на 10000 измерений;
  • для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
  • поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М .

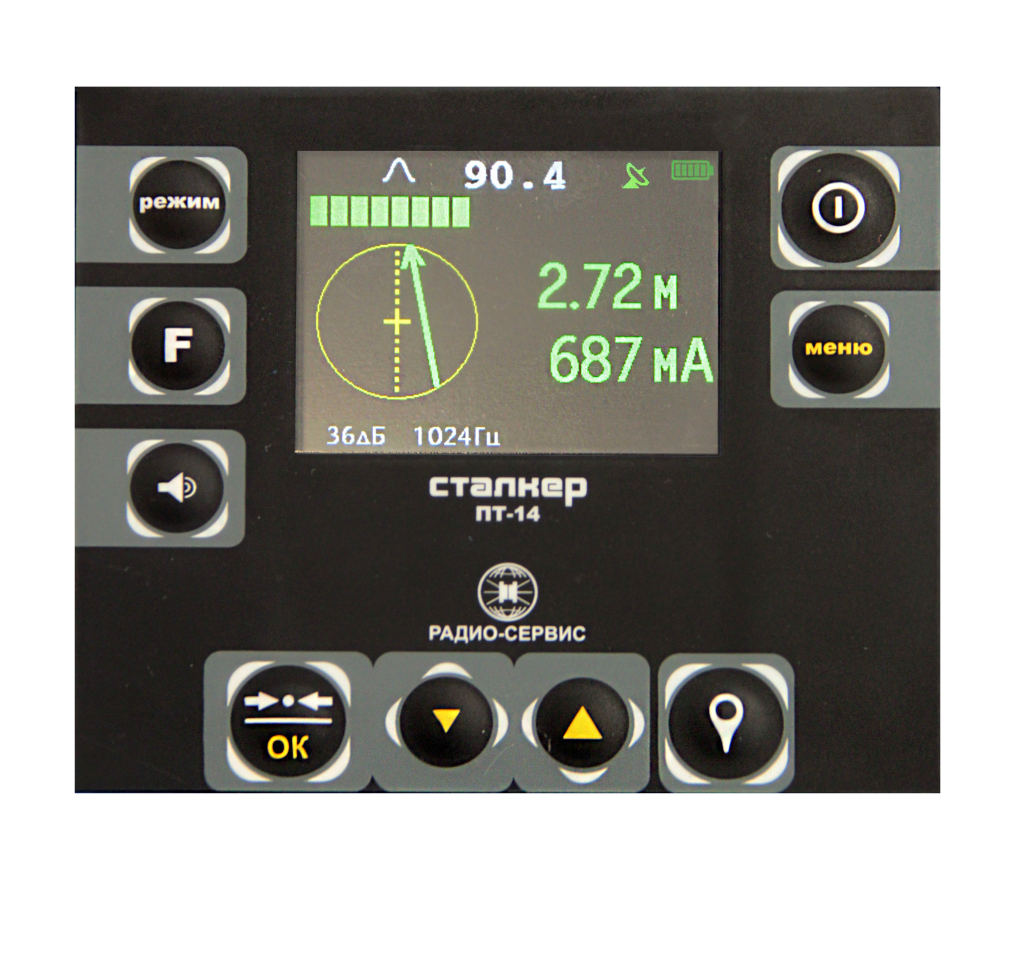

Приемник ПТ-14

  • облегченная конструкция (вес 1,7 кг.)
  • непрерывное отображение на  дисплее всех необходимых параметров:
  •  Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
  •  Шкалы «максимума» и «минимума»;
  • Глубины залегания  и силы тока коммуникации на всех активных частотах;
  • Шкала «зонд» — для определения мест повреждения
  • Полярность сигнала  —   в месте повреждения изоляции происходит смена знака «+»на «-»;
  •  Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • Режим острый максимум.

Запись в память приемника ПТ-14:

  • уровня сигналов с магнитных антенн и по входу «ЗОНД»;
  • направления к коммуникации;
  • показания глубины залегания коммуникации и величины тока в ней;
  • направления поискового тока;
  • относительной полярности разности потенциалов по входу «ЗОНД»;
  • фазы сигнала по входу «ТРАССА»;
  • рабочих частот;
  • местные дата и время в момент снятия показаний по информации GPS;
  • координат места снятия показаний по информации GPS.

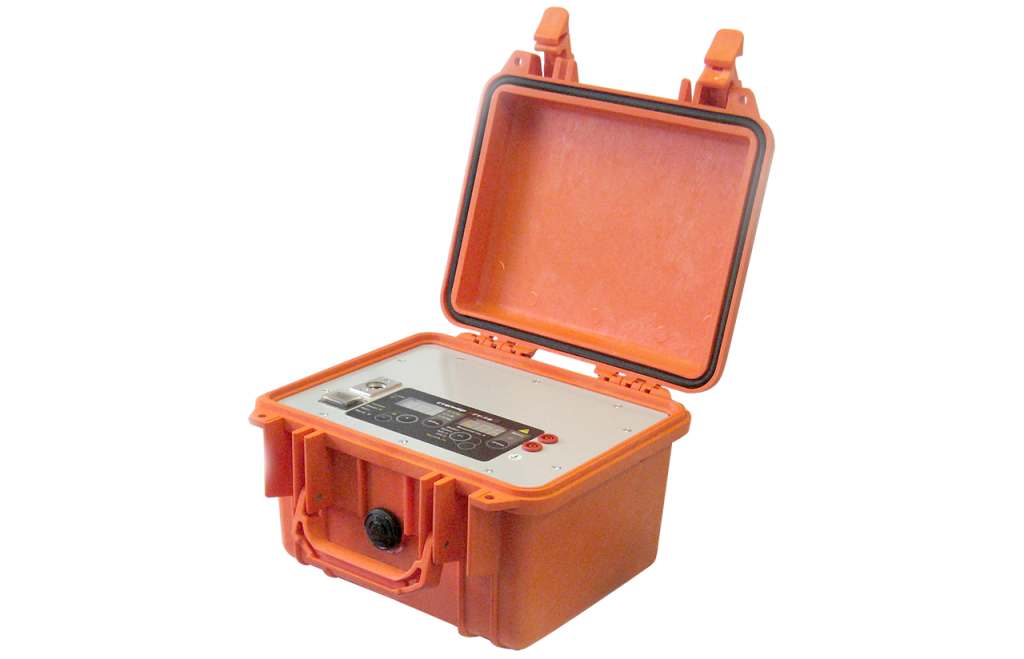

Генератор ГТ-75

  • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  • Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
  • Высокая выходная мощность для работы в сложных условиях;
  • Автоматическое согласование с нагрузкой для простоты использования;
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  • Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики приемника ПТ-14
Активные частоты*, Гц 273, 526, 1024,8928, 32768
Пассивные частоты, Гц 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более 5
Память 10 000 точек
Габаритные размеры, мм, не более 700x300x140
Масса, кг, не более 1,7
Диапазон рабочих температур, °С от -20 до +55

Технические характеристики генератора ГТ-75

Рабочие частоты*, Гц

273, 526, 1024,8928

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 10 до 75

Габаритные размеры, мм, не более

275x250x180

Вес со встроенными аккумуляторами, кг

8,5

Диапазон рабочих температур, °С

от -30 до +55

  • Вес и размер:
  • Размер в упаковке ШхГхВ — 740х330х315
  • Размер самого прибора — (нет данных)
  • Брутто (масса прибора в упаковке) — 15500гр.
  • Масса нетто (масса самого прибора) — 14800 гр.
