Трассоискатель Сталкер 15-14

Трассоискатель Сталкер 15-14

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций,  идентификация дефектов покрытия и глубины залегания с последующим картографированием.

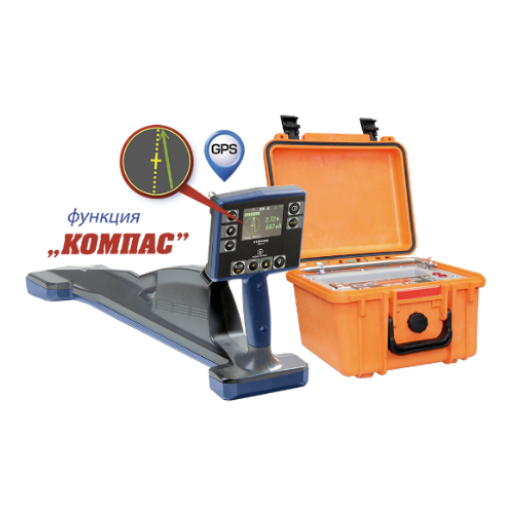

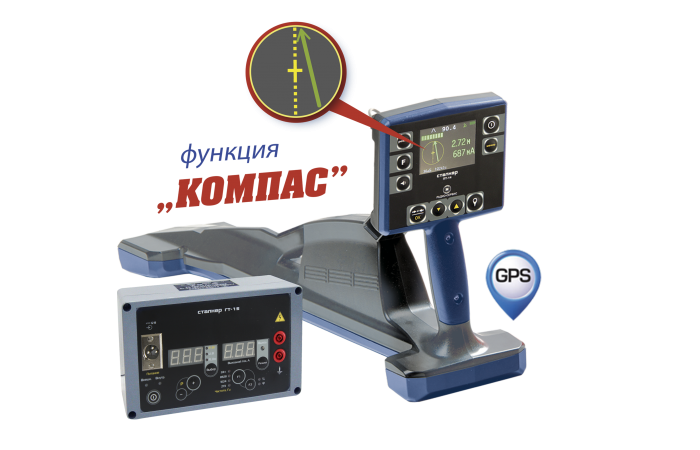

В комплект поставки «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.

Общие особенности трассопоискового комплекса:

• Функция «Компас» — схематическое отображение коммуникаций на дисплее приемника;
• GPS — выноска подземных трасс с последующим наложением на карту;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Легкий и компактный генератор ГТ-15.

Приемник ПТ-14

• облегченная конструкция (вес 1,7 кг.)
• непрерывное отображение на  дисплее всех необходимых параметров:
•  Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
• Шкалы «максимума» и «минимума»;
• Глубины залегания  и силы тока коммуникации на всех активных частотах;
• Шкала «зонд» — для определения мест повреждений;
• Полярность сигнала  —   в месте повреждения изоляции происходит смена знака «+»на «-»;
•  Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

Запись в память приемника ПТ-14:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Генератор ГТ-15:

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы — непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.
