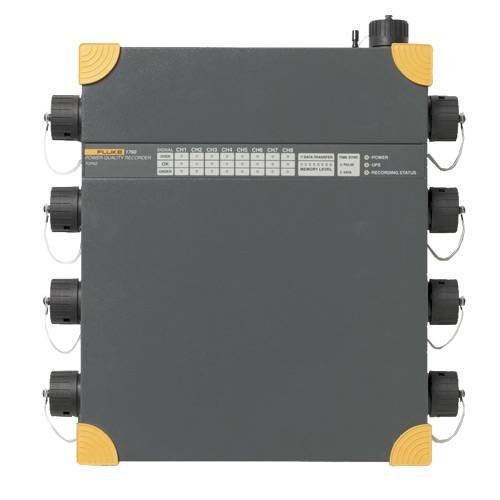

Трехфазный регистратор электроэнергии Fluke 1760
Регистратор качества электроэнергии Fluke 1760 - регистратор качества электрической энергии предназначен для мониторинга параметров электрической сети и полностью соответствует классу А по стандарту...
Загрузка...
по запросу
по запросу
Регистратор качества электроэнергии Fluke 1760 — регистратор качества электрической энергии предназначен для мониторинга параметров электрической сети и полностью соответствует классу А по стандарту IEC 61000-4-30. Большое количество измеряемых параметров позволяет провести качественный анализ характеристик и определить источник, приводящий к нежелательным отклонениям от нормы.
Fluke 1760 дает возможность зафиксировать большое количество параметров, в том числе:
- напряжение;
- силу тока;
- все виды мощности, а также коэффициент мощности;
- частоту;
- дисбаланс;
- до 50-й гармоники тока и напряжения, а также гармонические искажения;
- мерцание;
- характеристику управляющих сигналов сети.
Кроме того регистратор качества электроэнергии Fluke 1760 может работать в режиме цифрового осциллографа с регистрацией формы переходных процессов и различных, даже кратковременных событий а сети. Все данные записываются в прибор оснащенный 2Гб флеш-памятью. Надежность работы регистратора обеспечивается встроенным источником бесперебойного питания, гарантирующим автономную работу до 40 минут.
Важным достоинством Fluke 1760 является возможность синхронизации времени при помощи GPS-системы. Это дает возможность точно сопоставить события, зафиксированные различными приборами или произошедшие с различным оборудованием. Временная синхронизация позволяет избежать ошибок в трактовке причин отклонений в параметрах сети.
Простота настройки Fluke 1760 обеспечивается системой, позволяющей автоматически обнаружить все датчики и обеспечить их питание.
Fluke 1760:
| Fluke 1760 | |
|---|---|
| Статистическая оценка | Статистика качества питания — в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI |
| Список событий | Провалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке. Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки. При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы. |
| Непрерывная регистрация | Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин: напряжение, ток, мощность (активная, реактивная, кажущейся), коэффициент мощности, потребляемая мощность в кВт/часах, мерцание, дисбаланс, частота, гармоники/промежуточные гармоники. Непрерывно, с агрегированием по времени в течение следующих интервалов: сутки, 10 мин., по выбору, например: 15 мин., 2 ч. |
| Регистрация параметров, задаваемых внешними сигналами | |
| среднеквадратичное значение | Время агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла). Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети. Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс |
| Осциллограф | Частота выборки составляет 10, 24 кГц для всех 8-и каналов |
| Быстрые переходные процессы | Частоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов |
| Управляющие сигналы сети | Фазы и провод N, напряжение и ток |
| Диалоговый режим | Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий. |
| Общие данные | |
| Внутренняя ошибка | относится к эталонным условиям и имеет срок гарантии два года |
| Система качества | разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000 |
| Условия окружающей среды | |
| Диапазон эксплуатационных температур | от 0 °C до +50 °C (от 32 °F до +122 °F) |
| Диапазон рабочих температур | от -20 °C до +50 °C (от -4 °F до +122 °F) |
| Диапазон температур хранения | от -20 °C до +60 °C (от -4 °F до +140 °F) |
| Эталонные температуры | 23 °C ± 2 K; 74 °F ± 2 K |
| Климатический класс | B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F |
| Макс. эксплуатационная высота над уровнем моря | не более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II * в зависимости от датчика |
| Эталонные условия | |
| Окружающая температура | 23 °C ± 2 K; 74 °F ± 2 K |
| Сетевой адаптер | 230 В ± 10 % |
| Частота сети | 50 Гц / 60 Гц |
| Сигнал | заявленное входное напряжение Udin |
| Усреднение | интервалы 10 мин. |
| Корпус | изолированный корпус из прочного пластика |
| Электромагнитная совместимость | |
| Излучение | Класс-A в соответствии с IEC/EN 61326-1 |
| Помехоустойчивость | IEC/EN 61326-1 |
| Сетевой адаптер | |
| Диапазон | Переменный ток: от 83 В до 264 В, от 45 до 65 Гц Постоянный ток: от 100 В до 375 В |
| Безопасность | IEC/EN 61010-1, 2-я редакция 300 В, кат. III |
| Потребление электроэнергии | Не более 54 ВА |
| Аккумуляторы, блок | NIMH: 7, 2 В; 2, 7 А ч При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем. |
| Дисплей | |
| В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных. | |
| Индикатор питания | • Непрерывное свечение: нормальное питание от сети. • Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети. |
| Индикаторы канала | 3-цветные светодиоды на каждый канал для индикации: • состояния перегрузки • состояния пониженной нагрузки уровень сигнала в номинальном диапазоне |
| Память данных | Флэш-память на 2 ГБ в зависимости от модели |
| Модель памяти | Линейный |
| Интерфейсы | Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232 |
| Скорость двоичной передачи для RS 232 | от 9600 бод до 115 кбод |
| Размеры | 325 мм x 300 мм x 65 мм; 2, 8 x 11, 8 x 2, 6 дюйма (В x Ш x Г) |
| Вес | прибл. 4, 9 кг (10, 8 фунта) (без принадлежностей) |
| Гарантия | 2 года |
| Интервал калибровки | 1 год рекомендуется для класса A, для других — 2 года |
| Условия приема сигнала | |
| Диапазон для систем 50 Гц | 50 Гц ± 15 % (от 42, 5 Гц до 57, 5 Гц) |
| Диапазон для систем 60 Гц | 60 Гц ± 15 % (от 51 Гц до 69 Гц) |
| Разрешение | 16 ppm |
| Частота дискретизации для частоты сети 50 Гц | 10, 24 кГц, Частота выборки синхронизирована с частотой сети. |
| Погрешность измерений частоты | < 20 ppm |
| Погрешность внутренних часов | < 1 с / сутки |
| Интервалы измерения | |
| Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A | |
| Минимальное и максимальное значения | Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц |
| Переходные процессы | Частота выборки от 100 кГц до 10 МГц на каждый канал |
| Гармоники | в соответствии с IEC 61000-4-7:2002: 200 мс |
| Фликер | в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt) |
| Входные измерения | |
| Число входов | 8 гальванически разделенных входов для измерения напряжения и тока. |
| Предохранительный датчик | до 600 В кат. IV в зависимости от датчика |
| Базовая безопасность | 300 В, кат. III |
| Номинальное напряжение (среднеквадр. значение) | 100 мВ |
| Диапазон (пиковое значение) | 280 мВ |
| Перегрузочная способность (среднеквадр. значение) | 1000 В, непрерывно |
| Скорость нарастания напряжения | Не более 15 кВ / мкс |
| Входное сопротивление | 1 МОм |
| Входная емкость | 5 пФ |
| Входной фильтр | В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора. Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей. |
| Погрешности | |
| Погрешности в эталонных условиях | |
| Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц | |
| С сенсором 1000 В | 0, 1% при Udin = 480 В и 600 В (P-N) |
| Сенсор 600 В | 0, 1% при Udin = 230 В (P-N) |
| Внутренняя погрешность для гармоник | Класс I в соответствии с EN 61000-4-7:2002 |
| Эталонные условия | 23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 % После нагревания прибора > 3 ч. Электропитание: от 100 до 250 В переменного тока |
| Температурный дрейф | 100 ppm / K |
| Износ | < 0, 05 % / K |
| Подавление синфазного сигнала | > 100 дБ при 50 Гц |
| Температурный дрейф | Изменение коэффициента усиления от температуры: < 0, 005 %/K |
| Износ | Изменение коэффициента усиления от срока службы: < 0, 04 %/год |
| Шум | Напряжение шумов при короткозамкнутом входе: < 40 мкВ |
| Постоянный ток | ± (0, 2% от показаний прибора + 0, 1% датчика) |
Комплект поставки Fluke 1760:
- Трехфазный регистратор электроэнергии Fluke 1760
- Внутренняя флэш-память на 2 ГБ
- Программное обеспечение PQ Analyze на компакт-диске
- Кабель Ethernet для сетевого соединения
- Кабель Ethernet перекрестный для прямого соединения с ПК
- Сетевой кабель
- Руководство пользователя
- Сумка для переноски
- Датчики напряжения, кол-во 4 (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США))
- Датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока)
- Приемник временной синхронизации со спутниковой системой навигации
