Твердомер покрытий царапаньем ПРОМТ ТП-Ц
Загрузка...Твердомер покрытий царапаньем ПРОМТ ТП-Ц предназначен для контроля твердости и стойкости одно- и многослойных покрытий к царапанию в соответствии с ISO 1518. Метод заключается в воздействии на покрытие индентором прибора со сферическим наконечником с регулируемой нагрузкой вдавливания. Для определения твердости покрытие пытаются «проколоть» индентором до основания или другого слоя покрытия, для контроля стойкости – «царапают», визуально оценивая последствия. Стандарт предполагает 2 метода контроля: по схеме «прошел\не прошел» когда испытание проводится с одной конкретной нагрузкой и определение наименьшей нагрузки при которой покрытие повреждается. Нагрузка оценивается в килограммах. Является модифицированной версией прибора измерения твердости и устойчивости покрытий к царапанью NOVOTEST ТПП-1518.

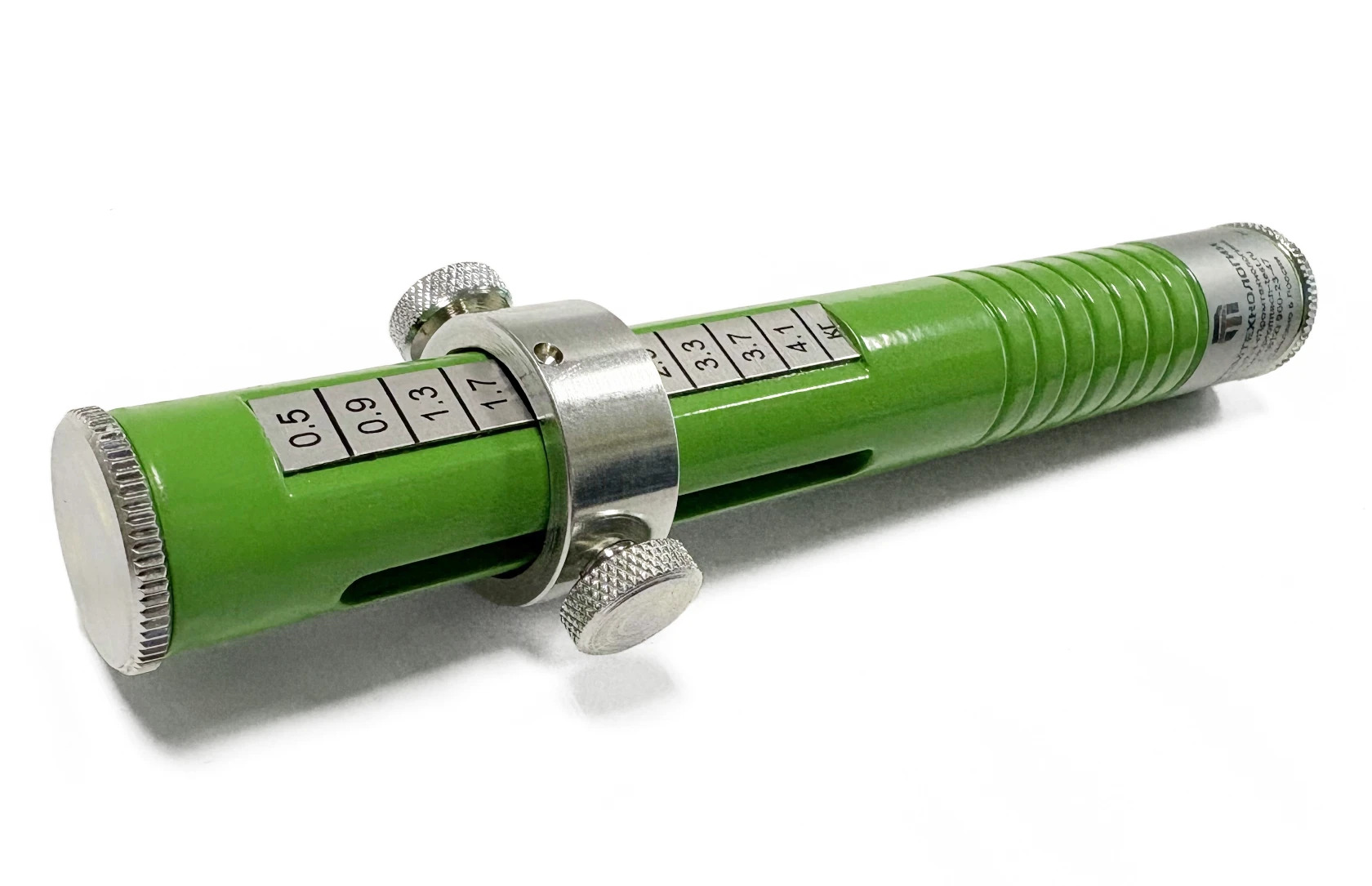

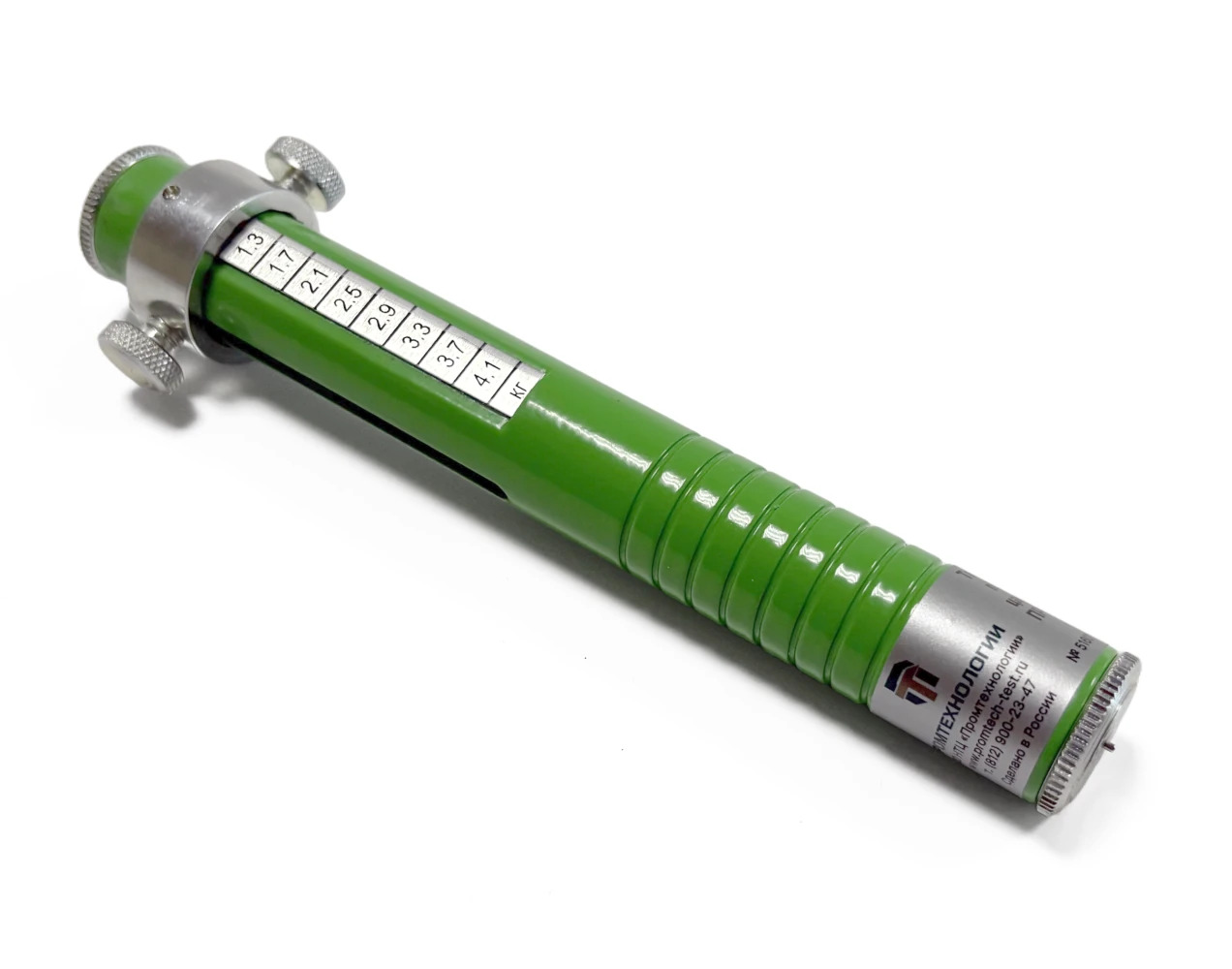

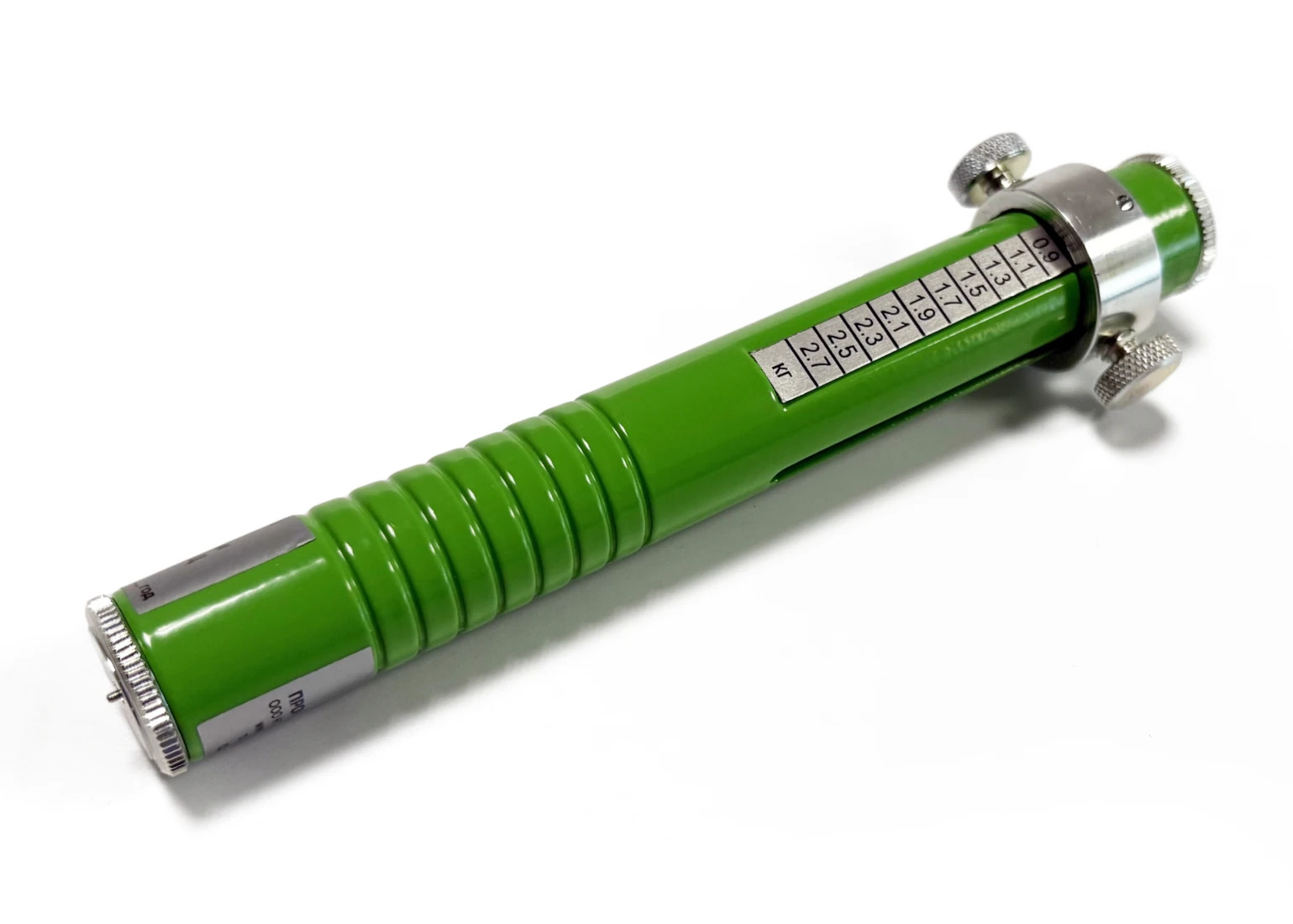

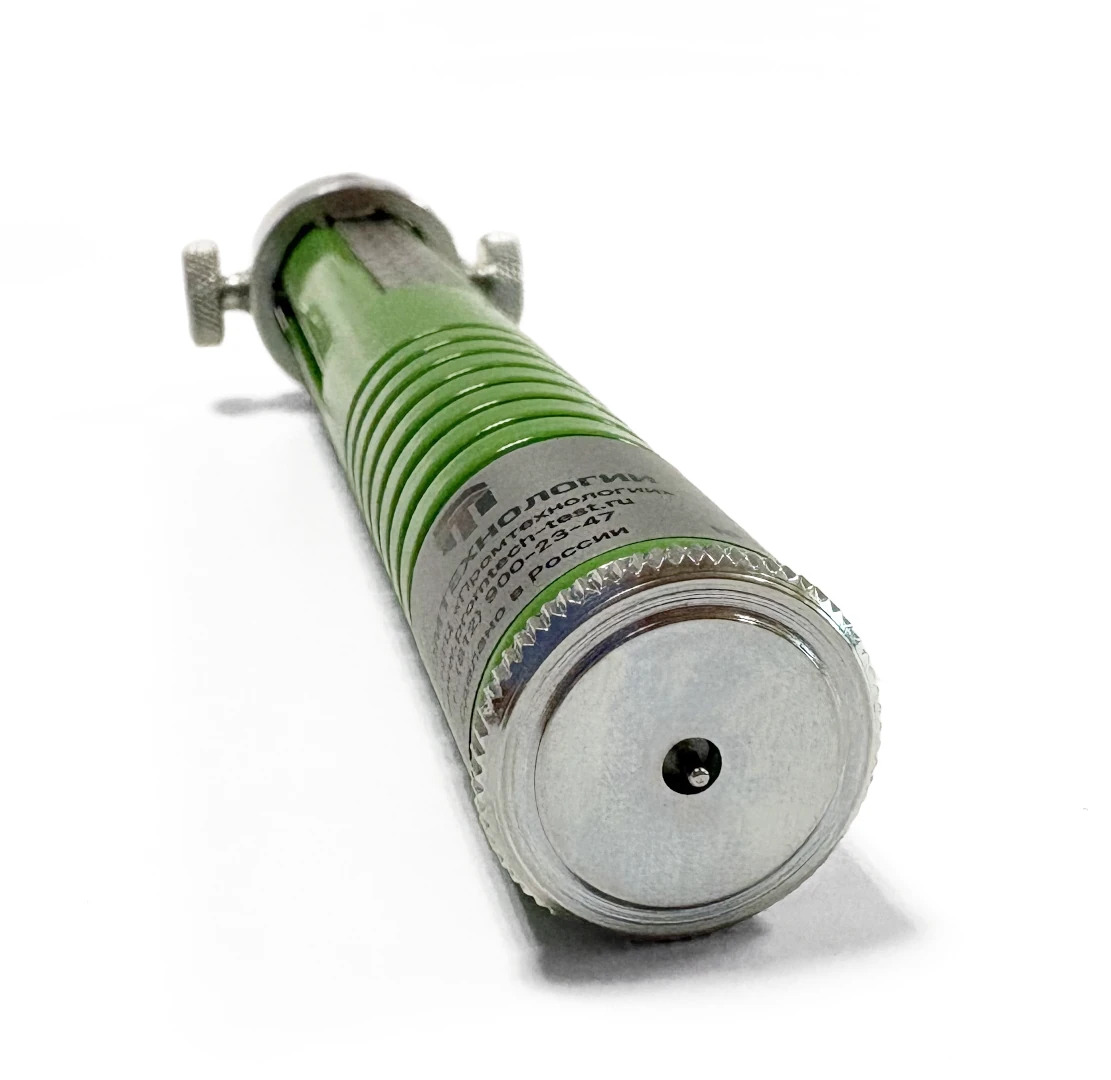

Твердомер изготавливается из металла и представляет из себя цилиндрический корпус со встроенным индентором и тарированной пружиной. Индентор игольчатого типа из закаленной стали со сферическим наконечником диаметром 1 мм. На индентор воздействует одна из 2-х сменных пружин нагрузка которых регулируется ползунком с зажимом снаружи прибора. Величина нагрузки определяется по одной из 2-х шкал расположенных на боковых гранях прибора в пределах от 0 до 4 кг. Устройство является испытательным оборудованием и не подлежит внесению в ГОСРЕЕСТР СИ РФ.
Твердомер покрытий царапаньем ПРОМТ ТП-Ц это надежный и простой механический прибор, не требующий специальных навыков для работы с ним, позволяет оперативно контролировать твердость и стойкость покрытий к царапанию в лабораторных и цеховых условиях. В комплект устройства входят 2 сменные пружины отличающиеся по величине нагрузок.
Назначение:
— контроль твердости и стойкости покрытий к царапанию в соответствии с ISO 1518
Особенности:
- соответствует ГОСТ
- металлическая конструкция
- простота применения
- 2 пружины в комплекте
- широкий диапазон нагрузок
- регулировка нагрузок
- не подлежит внесению в ГОСРЕЕСТР СИ РФ.
| Основные характеристики | |
| Стандарт | ISO 1518 |
| Внесен в Госреестр СИ РФ | нет |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диаметр индентора | 1 мм |
| Усилие давления индентора | 0-2,6 кг (пружина №1) 0-4 кг (пружина №2) |
| Габаритные размеры, не более | 157х40х27 мм |
| Масса, не более | 0,25 г |
| Условия эксплуатации | |
| — температура окружающей среды | от -45 до +40 °С |
| — относительная влажность, не более | 80% |
| — атмосферное давление | от 84,0 до 106,7 кПа |

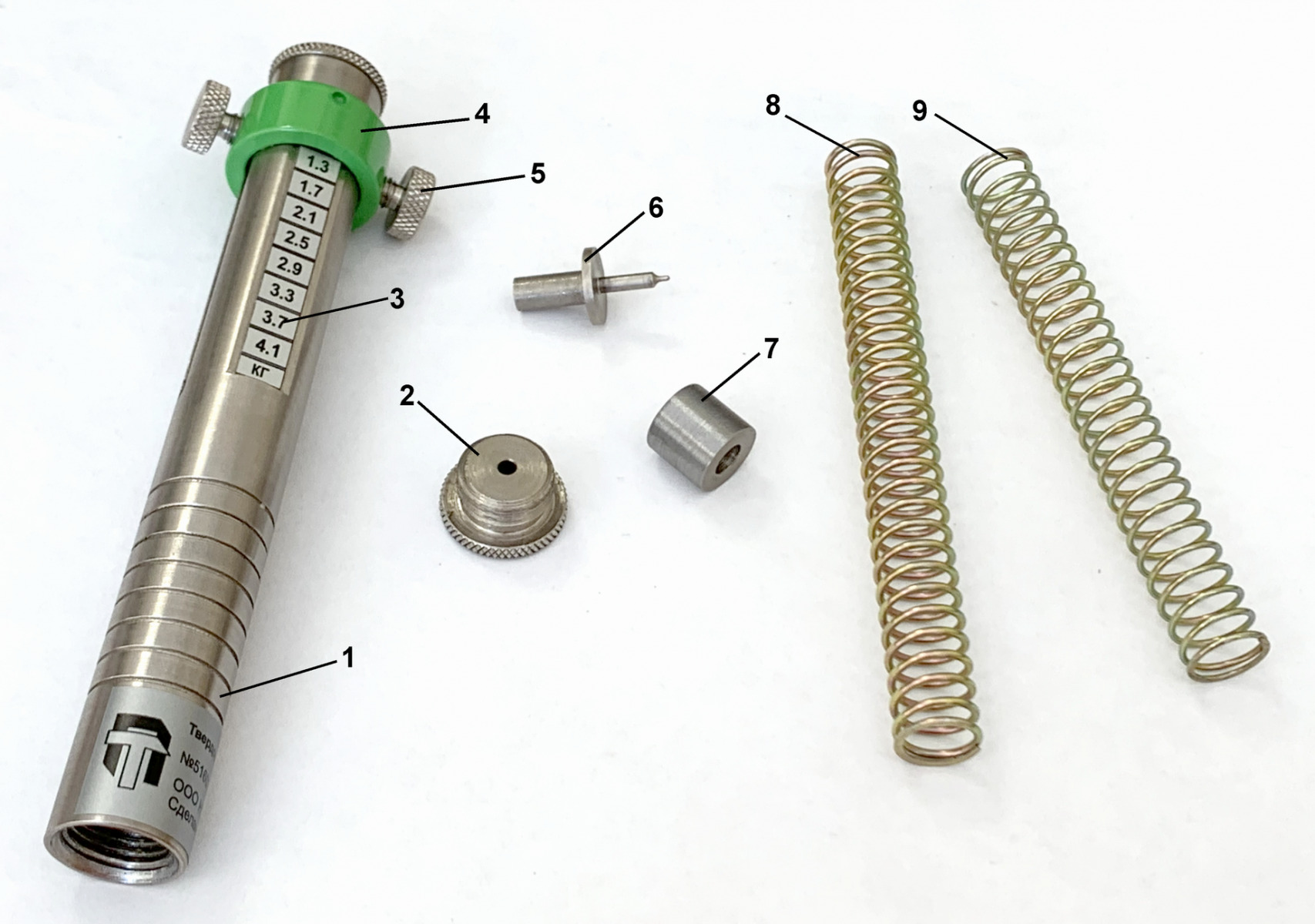

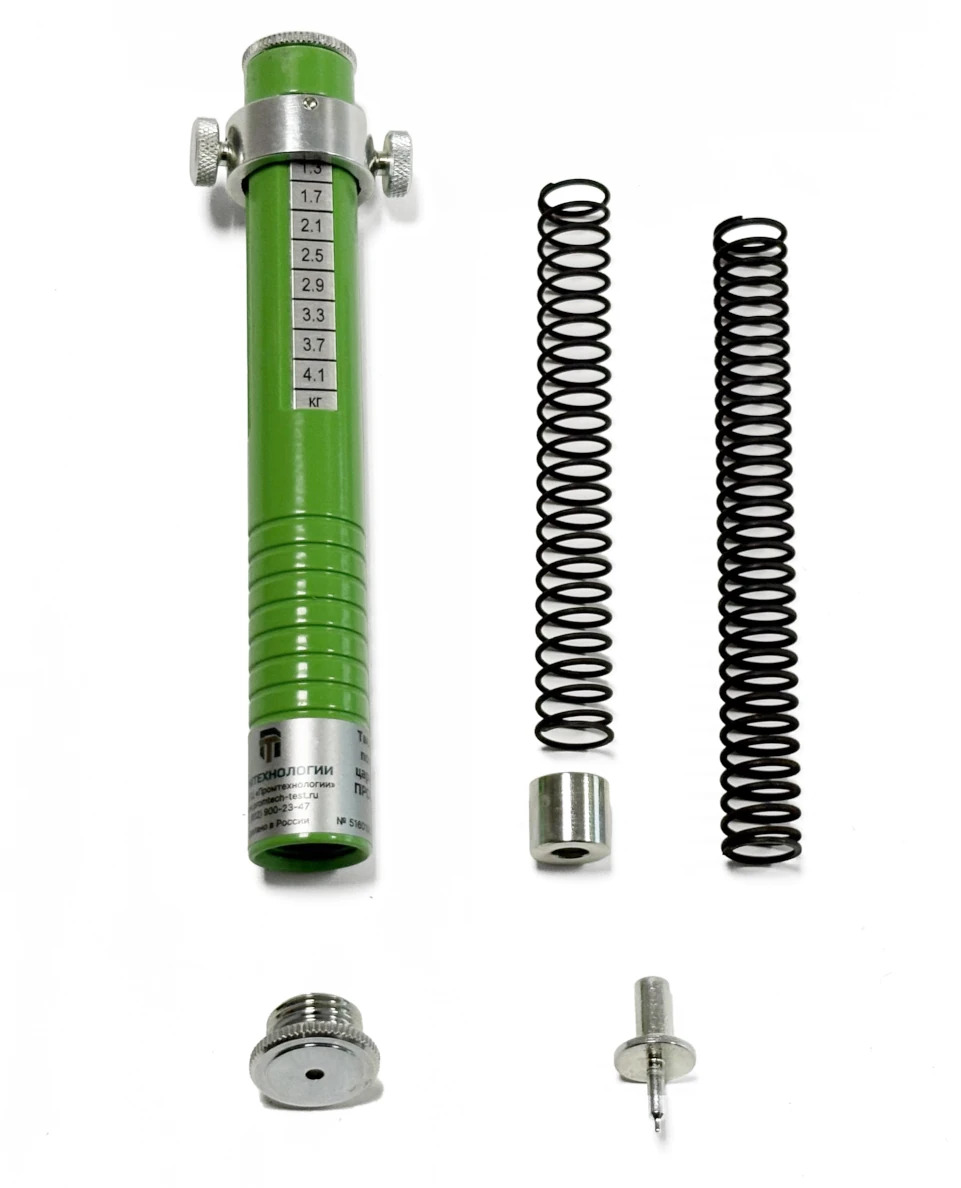

Конструкция прибора:
1 – корпус; 2 – заглушка; 3 – шкала; 4 – кольцо-указатель нагрузки; 5 – фиксаторы; 6 – индентор;
7 – дополнительная втулка (для пружины № 1); 8 – пружина № 2; 9 – пружина № 1.
Подготовка к контролю твердомером покрытий царапаньем ПРОМТ ТП-Ц:
- Изготовить тестовые образцы в соответствии с ISO 1518 либо нормативными документами на покрытие (обычно — металлические пластины с нанесенным покрытием).
- Положить образец на горизонтальную поверхность покрытием вверх.
- Установить в прибор необходимую пружину.
- С помощью кольца выставить и зафиксировать требуемую нагрузку по шкале соответствующей установленной пружине.
Определение твердости покрытия:

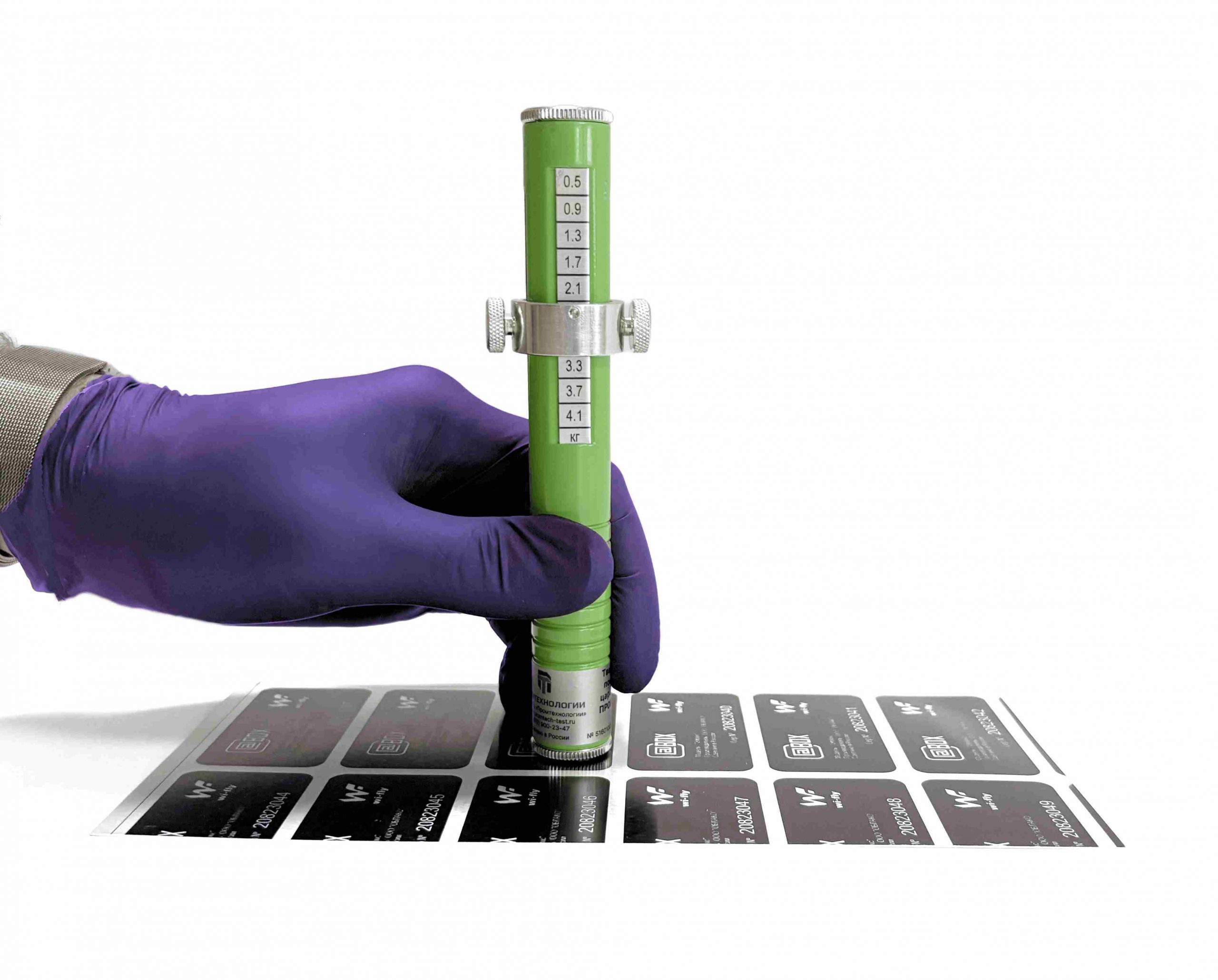

- Установить твердомер индентором вниз перпендикулярно покрытию и прижать до полного касания опорной площадкой поверхности покрытия.
- Снять прибор и визуально оценить наличие повреждения покрытия.
Определение стойкости покрытия к царапанию:
- Установить твердомер индентором вниз перпендикулярно покрытию, прижать до полного касания опорной площадкой поверхности покрытия и провести по покрытию.
- Снять прибор и визуально оценить наличие повреждения покрытия.

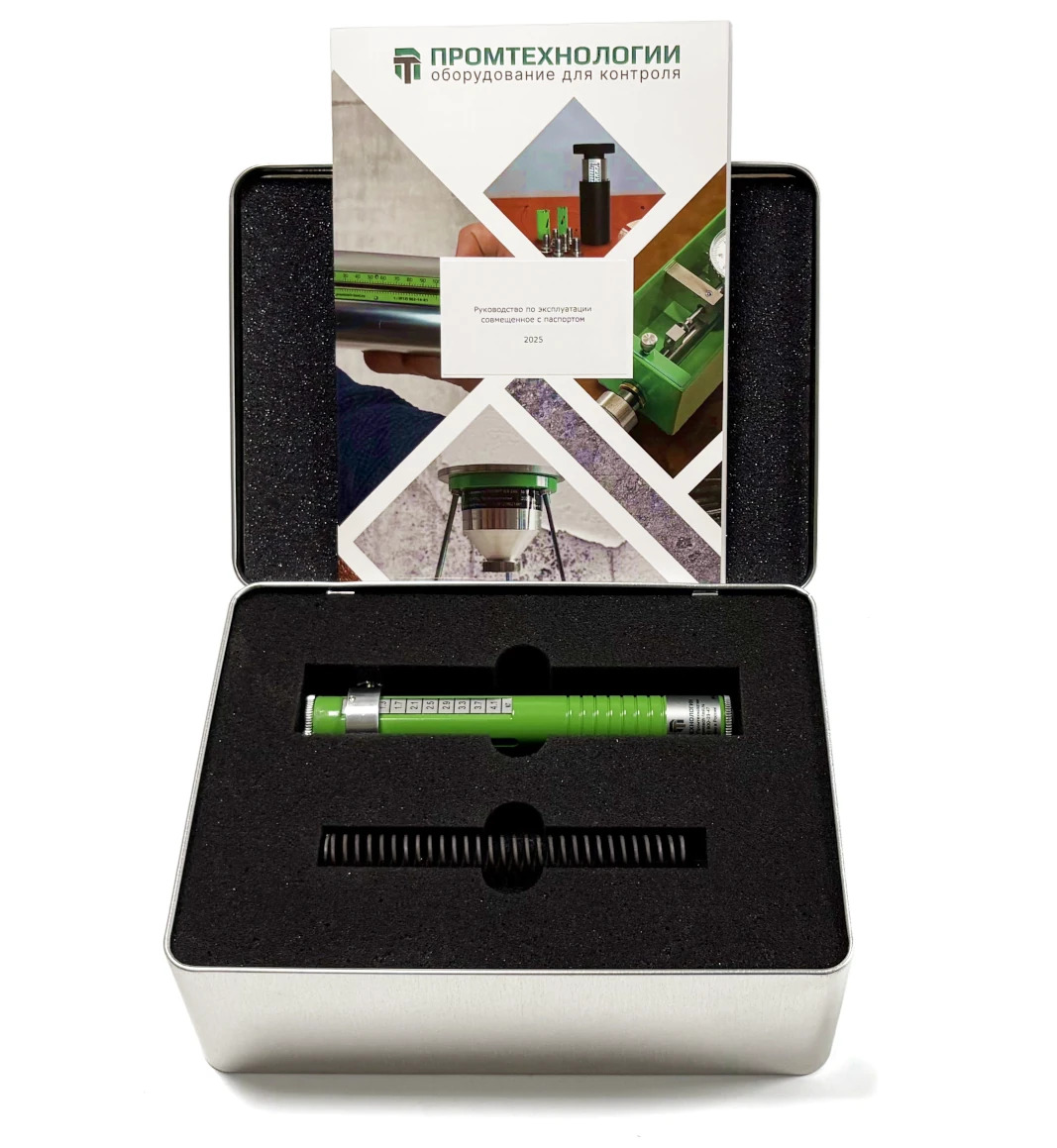

Стандартный комплект поставки:
- твердомер покрытий царапаньем ПРОМТ ТП-Ц
- 2 сменные пружины
- дополнительная втулка для пружины №2
- руководство по эксплуатации совмещенное с паспортом
- металлическая коробка
Дополнительные опции:
- оформление метрологической аттестации
