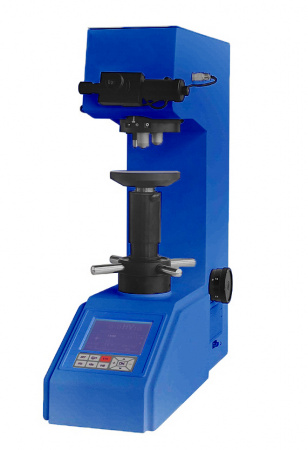

Твердомер стационарный Виккерса ТС-В-10А
Загрузка...Твердомер стационарный Виккерса ТС-В-10А предназначен для определения твердости черных и цветных металлов и сплавов по методу Виккерса. В процессе контроля в оптической системе выставляются диагонали отпечатка оставленного алмазным индентором в исследуемом объекте, далее значение твердости прибор рассчитывает сам. При использовании соответствующего индентора твердомер применяется для измерения твердости по методу Кнуппа. Отличается от ТС-В-50А меньшими значениями испытательных нагрузок и иной оптической системой.
ТС-В-10А применяет автоматизированные системы передачи сведений о размерах отпечатков, управления приложением и снятием нагрузки, максимально упрощая пользователю применение прибора, повышая производительность и точность измерений. Результат измерения отображаемый на экране рассчитывается автоматически, есть функция пересчета в иные шкалы. Электронное управление, большой диапазон выбора нагрузок и времени приложения делают этот прибор незаменимым устройством для определения твердости по методу Виккерса.
Твердомер подключается к сети 220 В, имеет металлический корпус и большой LСD дисплей. В стандартную комплектацию входят встроенный микроскоп, индентор, подвижный рабочий стол и меры твердости для калибровки прибора.
Назначение:
- измерение твердости металлов и их сплавов по шкалам Виккерса с автоматическим пересчетом в иные шкалы
Особенности:
- высокая точность
- простота настройки и применения
- автоматизированное приложение и снятие нагрузки
- функция передачи размеров диагоналей из микроскопа в прибор
- автоматизированный расчет значения измерения
- отображение настроек и результатов на большом LCD дисплее
- широкий диапазон измерений
- опционально измерение по методу Кнуппа
- автоматический перевод полученных значений в иные шкалы
- регулируемый предметный стол.
| Основные характеристики | |
| Стандарт | ГОСТ 2999-75, ГОСТ Р ИСО 6507-1-2007 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | да |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Шкалы Виккерса | HV0.3; HV0.5; HV1; HV3; HV5; HV10 |
| Испытательная нагрузка для шкал Виккерса | 2,94 Н (0,3 кгс); 4,9 Н (0,5 кгс); 9,8 Н (1,0 кгс); 29,4 Н (3,0 кгс); 49,0 Н (5,0 кгс); 98,0 Н (10,0 кгс) |
| Диапазон измерений твердости по шкалам Виккерса | 8 — 2900HV |
| Время измерения | 1 — 60 с |
| Максимальная высота объекта контроля | 160 мм |
| Максимальная глубина для установки объекта контроля | 135 мм |
| Габаритные размеры, не более | 520х190х650 мм |
| Масса, не более | 40 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от +10 до +30 °С |
| — относительная влажность, не более | 65% |
| — атмосферное давление | от 94,0 до 106,7 кПа |
| Параметры электрического питания | |
| Напряжение | 220 ± 22 В |
| Частота | 50 ± 1 Гц |
| Потребляемая мощность, не более | 100 Вт |
Характеристики микроскопа
| Увеличение микроскопа | Для наблюдений – 100х Для измерений – 200х |
| Мин. значение градуировки испытательного барабанного колеса | 0,0625 мкм |
Стандартный комплект поставки:
- Твердомер стационарный Виккерса ТС-В-10А
- алмазный индентор Виккерса
- большой плоский стол
- средний плоский стол
- v-образный стол
- грузы (4 шт.)
- меры твердости (2 шт.)
- кабель питания
- деревянный ящик
- руководство по эксплуатации совмещенное с паспортом
- свидетельство о калибровке
Дополнительные опции:
- дополнительные инденторы
- дополнительные меры твердости
