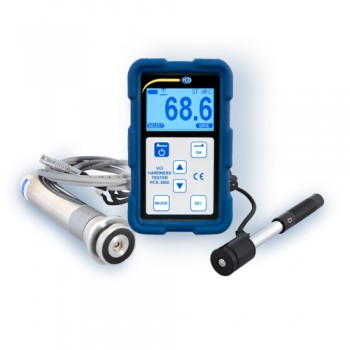

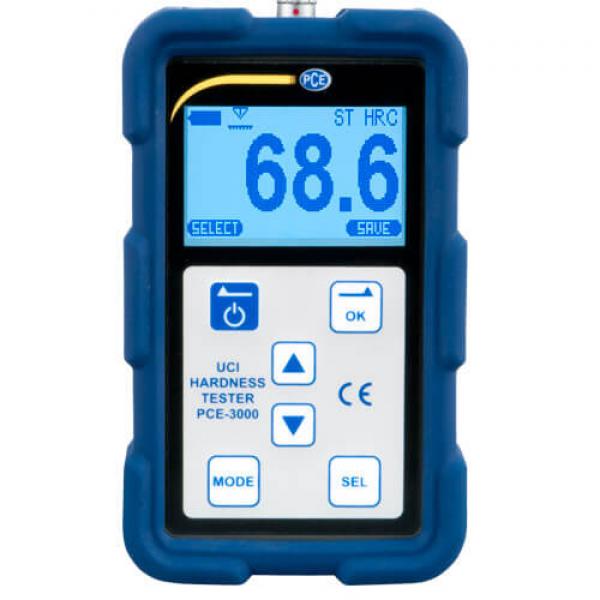

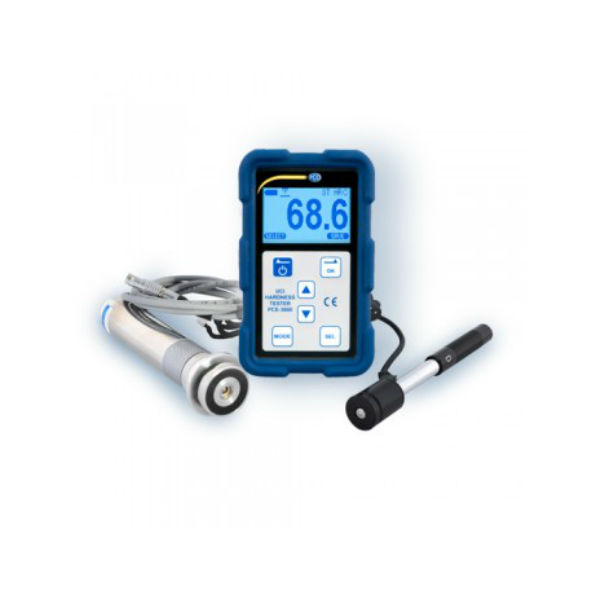

Твердомер UCI PCE-3000U
Загрузка...
Твердомер UCI PCE-3000U используется для оперативной экспертизы параметров изделий, в том числе деталей, находящихся в установленном положении внутри механизма. Твердомер отличается большим рабочим диапазоном, простотой эксплуатации, прочностью и надежностью, широким диапазоном применения по температуре, начиная от -20°C. Твердомер измеряет по Роквелу, Викерсу и Бринелюа также позволяет измерять усилия на разрыв в диапазоне до 1740 MPa. Прибор также имеет ручной ревербационный зонд с рабочим усилием до 50 Н, который позволяет работать с деталями вне зависимости от их положения и направления удара.
Мобильный ультразвуковой твердомер / Поддерживает единицы измерения HRC, HB и HV / Прибор предназначен для измерения усилия на разрыв в Rm / Измерение на деталях малой толщины и массы – от 1 мм и от 0,1 кг
Ультразвуковой зонд прибора выполнен на основе алмаза Викерса. Возникающее в нем ультразвуковое колебание демпфируется относительно исследуемой поверхности и на основе величины затухания рассчитывается твердость объекта исследования.
Прибор прекрасно подходит для исследований тонких деталей, деталей малой массы и размеров, при измерении по кромке изделия. Он также может использоваться для измерения твердости сварных швов, а также деталей сложной формы.
Преимущества и характеристики:
- неразрушающий контроль изделий, включая установленные детали машин
- поддерживает различные шкалы
- измерение 5 различных типов материалов
- работает от АКБ

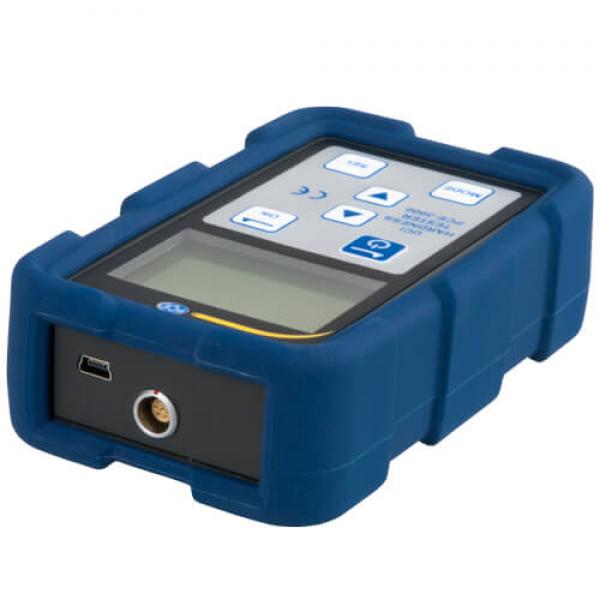

- интерфейс USB
- дополнительно может оснащаться различными типами зондов
Технические характеристики PCE-3000U:
| Рабочий диапазон | По Роквеллу 20 … 70 HRC По Бриннелю 90 … 450 HB По Викерсу 230 … 940 HV Прочность 370 … 1740 MPa |
| Точность измерения | ± 1,5 % HRC ± 3 % HB ± 3 % HV |
| Максимальная шероховатость поверхности | Зонд 10 N: 1,5 Ra Зонд 50 N: 2,5 Ra Ударный зонд: 3,2 Ra |
| Максимальный радиус кривизны | для зонда UCI: 5,0 мм для ревербационного зонда: 10 мм |
| Минимальный вес образца | для зонда UCI : 0,1 kg для ревербационного зонда: 5 kg |
| Минимальная толщина образца | для зонда UCI: 1 мм для ревербационного зонда: 10 мм |
| Температура эксплуатации | — 20 … 40 °C |
| Габариты | Прибор: 122 x 65 x 33 мм Зонд UCI : Ø25 x 140 мм Ревербационный зонд: Ø20 x 150 мм |
| Вес | Прибор: 200 гр. Зонд UCI: 250 гр. Ревербационный зонд: 100 гр. |
| Питание | 2 аккумулятора x 1,5 В |
| Время работы от АКБ | 20 часов |
Комплект поставки твердомера PCE-3000U:
- 1 x Твердомер UCI PCE-3000,
- 1 x Зонд 50 N UCI,
- 2 x аккумулятора 1,5 В NiMh,
- 1 x зарядное утсройство,
- 1 x руководство пользователя,
- 1 x кабель USB,
- 1 x ПО.
